Popis

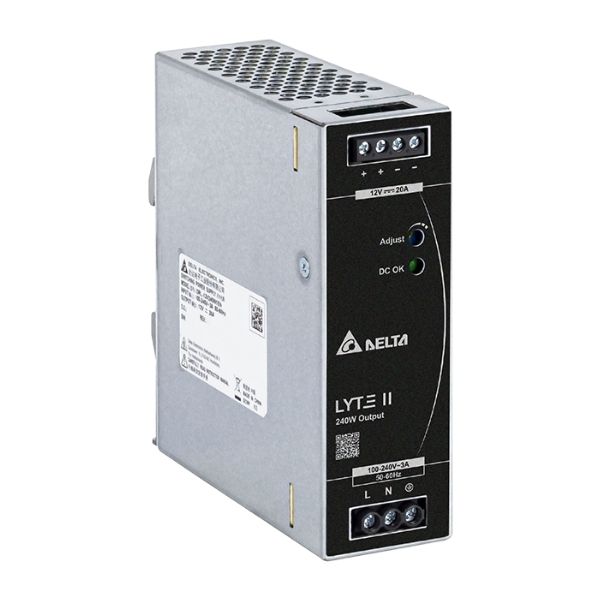

Delta LYTE II DRL-12V240W1EN je průmyslový spínaný napájecí zdroj určený k montáži na DIN lištu. Poskytuje stabilné výstupní napětí 12 V DC, maximální proud 20 A a výkon až 240 W.
Zdroj je vhodný především pro průmyslovou automatizaci, řídicí systémy, stroje a další aplikace vyžadující spolehlivé 12 V DC napájení. Univerzální vstup 90 – 264 V AC umožňuje připojení i běžné elektrické síti 230 V a výstupní napětí je možné jemně nastavit v rozsahu 10,8 – 13,2 V DC.
Hlavní vlastnosti
- výstup 12 V DC / 20 A,
- maximální výkon 240 W,
- montáž na standardní DIN lištu TS35,
- nastavitelné výstupní napětí,
- zelená LED signalizace DC OK,
- pasivní chlazení bez ventilátoru,
- aktivní omezení proudu vhodné i pro induktivní a kapacitní zátěže,
- ochrana proti přetížení, nadproudu, zkratu, přepětí a přehřátí,
- třída ochrany I s připojením PE.
Technické specifikace
| Model | DRL-12V240W1EN |
| Série | Delta LYTE II |
| Výstupní napětí | 12 V DC |
| Rozsah nastavení výstupu | 10,8 – 13,2 V DC |
| Maximální výstupní proud | 20 A |
| Maximální výkon | 240 W |
| Jmenovité vstupní napětí | 100 – 240 V AC |
| Rozsah vstupního napětí | 90 – 264 V AC |
| Vstupní frekvence | 47 – 63 Hz |
| Účinnost při plném zatížení | typ. 86,5 % při 230 V AC |
| Účiník | > 0,95 při plném zatížení |
| Spotřeba bez zátěže | max. 0,15 W |
| Signalizace | zelená LED DC OK |
| Chlazení | pasivní, přirozeným prouděním vzduchu |
| Montáž | DIN lišta TS35 podle EN 60715 |
| Třída ochrany | I – vyžaduje připojení ochranného vodiče PE |
| Pracovní teplota | -40 až +70 °C |
| Plný výkon | do +50 °C při 230 V AC, nad tuto teplotu je potřebný derating |
| Teplota skladování | -40 až +85 °C |
| Provozní vlhkost | 20 – 95 % RH, bez kondenzace |
| Maximální nadmořská výška | 5000 m |
| Rozměry (V × Š × H) | 123,6 × 40 × 116,8 mm |
| Hmotnost | přibližně 0,62 kg |
| Ochrany | proti přetížení / nadproudu, zkratu, přepětí a přehřátí |
Nastavitelné výstupní napětí
Výstupní napětí je možné pomocí integrovaného potenciometru nastavit v rozsahu 10,8 až 13,2 V DC. To umožňuje jemné přizpůsobení napájecího napětí požadavkům konkrétní aplikace.
Ochrany a omezení proudu
Zdroj je vybaven ochranami proti přetížení, nadproudu, zkratu, přepětí a přehřátí. Při přetížení využívá režim omezení konstantního proudu, což je vhodné i pro induktivní a kapacitní zátěže. Po odstranění zkratu se zdroj automaticky vrátí do normálního provozu.
Montáž a chlazení
Zdroj je určen k montáži na standardní 35 mm DIN lištu TS35. Využívá pasivní chlazení, proto je při montáži potřebné zajistit dostatečné proudění vzduchu. Výrobce doporučuje ponechat volný prostor nad, pod a po stranách zdroje.
Použití
- průmyslová a výrobní automatizace,
- řídicí a PLC systémy,
- stroje a výrobní zařízení,
- napájení 12 V sensorů, relé a akčních členů,
- zabezpečovací a monitorovací systémy,
- další zařízení s napájením 12 V DC a odběrem do 20 A.
Další Delta zdroje na DIN lištu
Pro aplikace s nižším výkonem si můžete prohlédnout také Delta Chrome II zdroje na DIN lištu 12 V / 24 V.
Upozornění: Zdroj patří do třídy ochrany I a při instalaci je potřebné připojit ochranný vodič PE. Při provozu nad +50 °C při 230 V AC je potřebné snížit maximální zatížení podle derating charakteristiky výrobce.
Dokumentace
Podrobné technické údaje a dokumenty ke zdroji Delta LYTE II DRL-12V240W1EN naleznete níže:
