Delta Chrome II spínaný zdroj na DIN lištu 12V / 24V

408 Kč – 632 Kč

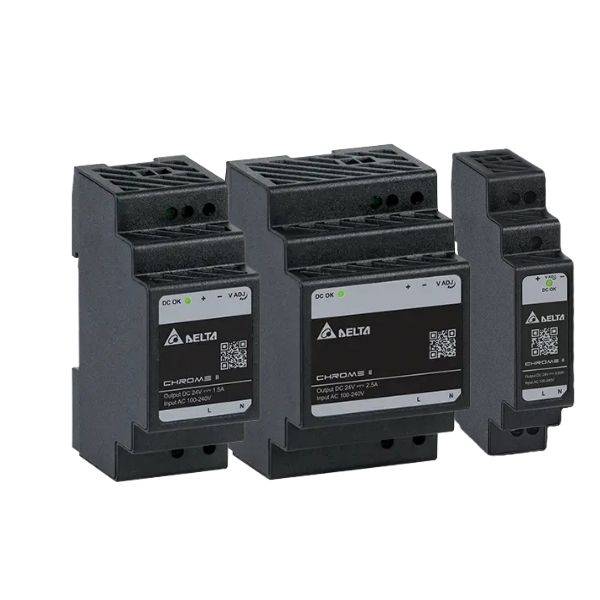

DIN lišťový zdroj Delta Chrome II s výstupem 12 V nebo 24 V DC
Vyčistit

Prosím, vyberte variantu produktu výše.

Skladem více typů

Přidat mezi oblíbené
Více informací
Katalogové číslo: - Kategorie: , Štítek:

Popis

Delta Chrome II je série spínaných napájecích zdrojů určených na montáž na DIN lištu. Zdroje jsou vhodné zejména pro elektrické rozváděče, automatizaci, řídicí systémy, bezpečnostní zařízení a další aplikace vyžadující stabilní stejnosměrné napájení.

Plastické provedení je navrženo podle rozměrového standardu DIN 43880 pro rozváděče a systémy automatizace budov. Zdroje mají dvojitou izolaci třídy II, takže nevyžadují připojení ochranného vodiče PE, a výstupní napětí lze jemně upravit vestavěným potenciometrem.

Hlavní vlastnosti

  • montáž na standardní 35 mm DIN lištu,
  • dvojitá izolace třídy II bez potřeby PE vodiče,
  • nastavitelné výstupní napětí,
  • zelená LED signalizace DC OK,
  • pasivní chlazení bez ventilátoru,
  • integrované ochrany proti poruchovým stavům,
  • plastové pouzdro s krytím IP20.

Parametry variant + Datalisty

Parametr DRC-12V030W1RZ DRC-12V060W1RZ DRC-24V015W1RZ
Výstupní napětí 12 V DC 12 V DC 24 V DC
Výstupní proud 2 A 4,5 A 0,63 A
Max. výstupní výkon 24 W 54 W 15 W
Rozsah nastavení výstupu 10,8 – 13,2 V 10,8 – 13,2 V 21,6 – 26,4 V
Rozměry (V × Š × H) 87,5 × 35 × 55 mm 87,5 × 52,5 × 55 mm 87,5 × 18 × 55 mm
Hmotnost přibližně 130 g přibližně 170 g přibližně 60 g
Datalist EN EN EN

Společné technické parametry

Série Chrome II
Typ zdroje spínaný, konstantní napětí (CV)
Jmenovité vstupní napětí 100 – 240 V AC
Rozsah vstupního napětí 85 – 264 V AC
Vstupní frekvence 47 – 63 Hz
Montáž DIN lišta TS35 podle EN 60715
Připojení šroubové svorky
Chlazení pasivní, přirozeným prouděním vzduchu
Signalizace zelená LED DC OK
Třída ochrany II – dvojitá izolace, bez potřeby PE vodiče
Krytí IP20
Provozní teplota -40 až +70 °C
Ochrany proti zkratu, přetížení / nadproudu, přepětí a přehřátí

Poznámka: Při okolní teplotě nad 50 °C a při vstupním napětí pod 100 V AC je třeba počítat se snížením dostupného výkonu podle údajů výrobce.

Použití

  • elektrické a domovní rozváděče,
  • průmyslová a domácí automatizace,
  • řídicí a monitorovací systémy,
  • bezpečnostní a CCTV systémy,
  • napájení senzorů, relé a dalších DC zařízení.

Další informace

Napětí

12V, 24V
Výkon

60W, 15W, 30W

Časté dotazy

Jak vybrat správný variant zdroje?

Nejdříve zkontrolujte požadované výstupní napětí zařízení a následně jeho maximální spotřebu. K dispozici jsou varianty 12 V a 24 V s různým maximálním výstupním proudem.

Proč má model DRC-12V060W1RZ v označení 60 W, když má výstupní výkon 54 W?

Označení 060W patří energetické řadě výrobce. Konkrétní 12 V varianta poskytuje maximálně 4,5 A, tedy skutečný maximální výstupní výkon je 54 W.

Mohu zařízení se spotřebou 1 A napájet ze zdroje 12 V / 4,5 A?

Ano. Pokud zařízení vyžaduje 12 V, může být napájeno i ze zdroje s vyšším maximálním proudem. Zařízení si odebere pouze takový proud, jaký potřebuje.

Je možné výstupní napětí upravit?

Ano. Výstupní napětí lze v určitém rozsahu jemně nastavit pomocí vestavěného potenciometru. Rozsah nastavení závisí na konkrétní variantě.

Na kterou DIN lištu je zdroj určen?

Zdroj je určen na montáž na standardní 35 mm DIN lištu typu TS35 podle EN 60715.

Je třeba připojit ochranný vodič PE?

Ne. Zdroje Delta Chrome II mají ochrannou třídu II a dvojitou izolaci, proto nevyžadují připojení ochranného vodiče PE.

Mohu zdroj připojit přímo na síť 230 V?

Ano. Zdroj podporuje vstupní napětí 85 – 264 V AC, takže je vhodný i pro běžnou síť 230 V.

Co signalizuje LED DC OK?

Zelená LED DC OK signalizuje přítomnost výstupního napětí a běžný provoz zdroje.

Potřebuje zdroj ventilátor?

Ne. Zdroj využívá pasivní chlazení přirozeným prouděním vzduchu. Při montáži je však třeba zajistit dostatečný prostor pro větrání.

Jakými ochranami je zdroj vybaven?

Zdroj obsahuje ochranu proti zkratu, přetížení nebo nadproudu, přepětí a přehřátí.

Je zdroj vhodný na použití v Externí prostředí?

Ne na přímé venkovní použití. Zdroj má krytí IP20 a je určen předpokládat na montáž do vhodného elektrického rozváděče nebo pouzdra.

Je možné zdroj používat při vyšších teplotách?

Ano, pracovní rozsah dosahuje až do +70 °C, ale při vyšší okolní teplotě může být třeba snížit odoberaný výkon podle údajů výrobce.
