Popis

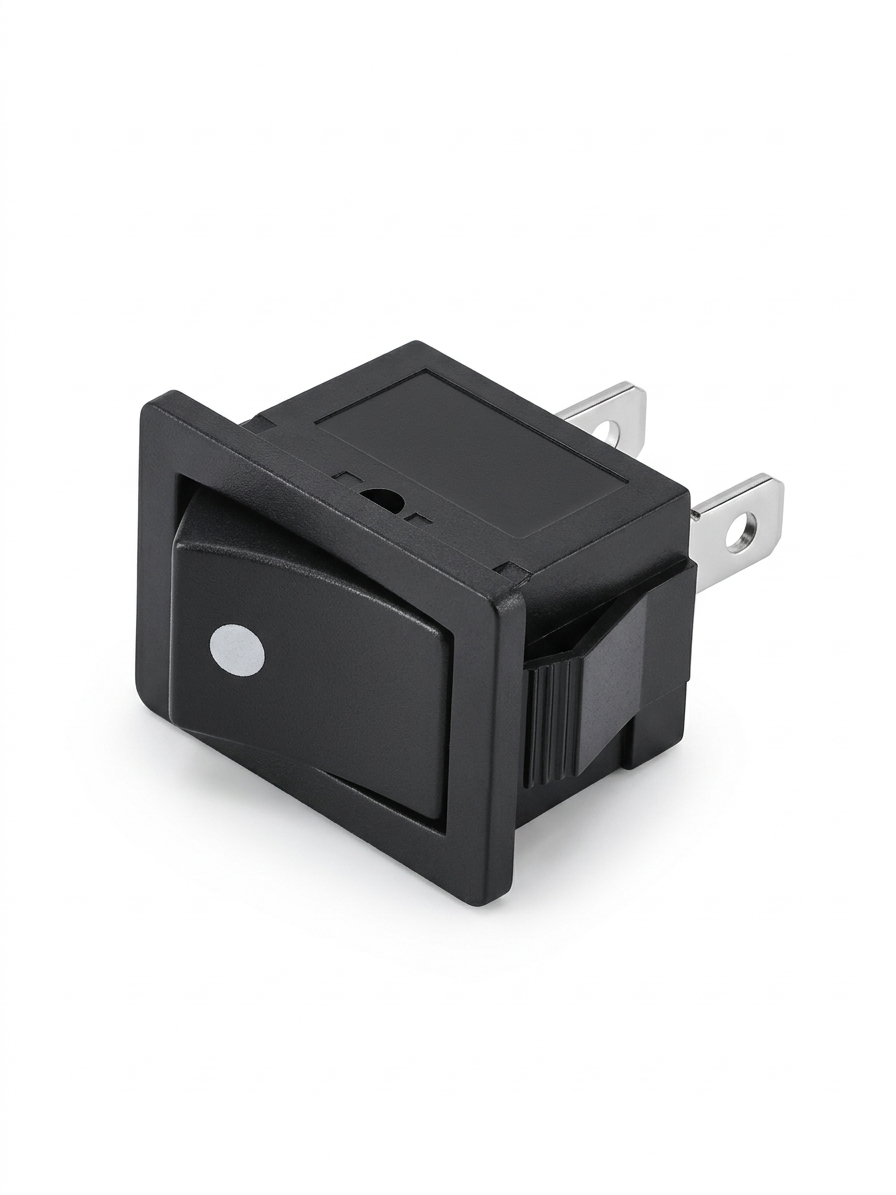

KCD1-101F je malý kolébkový spínač určený ke spínání elektrických obvodů. Jedná se o provedení se 2 piny, bez aretace (momentové), u kterého se po stisknutí aktivuje kontakt a po uvolnění se spínač vrátí do vypnuté polohy. Spínač má černé provedení s tečkou na tlačítku.
Spínač KCD1-101F je vhodný k ovládání a spínání elektrických zařízení, kde je požadována krátkodobá aktivace obvodu, 10 A při 125 V AC a 6 A při 250 V AC.
Hlavní vlastnosti
-
- kolébkový spínač KCD1-101F,
- 2pinové provedení,
- bez aretace – momentová funkce,
- funkce (ON)-OFF, normálně otevřený
- po uvolnění se spínač vrací do polohy OFF,
- černé provedení,
- tečka na tlačítku – bez integrované kontrolky
- jmenovité zatížení 10 A / 125 V AC,
- jmenovité zatížení 6 A / 250 V AC,
- životnost minimálně 10 000 cyklů,
- izolační odpor ≥ 100 MΩ,
- izolační pevnost 1500 V AC,
- pracovní teplota -30 až +85 °C.
Provedení
| Parametr | KCD1-101F |
|---|---|
| Typ | kolébkový spínač |
| Počet pinů | 2 |
| Funkce | (ON)-OFF |
| Aretace | bez aretace, momentová |
| Označení tlačítka | tečka |
| Kontrolka | bez kontrolky / LED |
| Barva tlačítka | černá |
| Barva základny | černá |
| Materiál ovladače | polykarbonát |
| Materiál základny | nylon PA66 |
| Kontakty | postříbřená měď / slitina stříbra |
| Vývody | pocínovaná měď |
Technické parametry
| Typ | kolébkový spínač |
| Model | KCD1-101F |
| Počet pinů | 2 |
| Spínací funkce | (ON)-OFF, momentová |
| Jmenovité napětí | 125 V AC / 250 V AC |
| Jmenovitý proud | 10 A při 125 V AC / 6 A při 250 V AC |
| Elektrická životnost | ≥ 10 000 cyklů |
| Izolační odpor | ≥ 100 MΩ |
| Přechodový odpor kontaktů | ≤ 30 mΩ / ≤ 50 mΩ dle specifikace |
| Izolační pevnost | 1500 V AC |
| Pracovní teplota | -30 až +85 °C |
| Materiál ovladače | polykarbonát |
| Materiál základny | Nylon PA66 |
| Kontakty | postříbřená měď / slitina stříbra |
| Vývody | pocínovaná měď |
Rozměry
Spínač patří do malé série KCD1. Datasheet uvádí pro malé provedení rozměry těla přibližně 15 × 10,5 mm a výšku přibližně 16,3 mm.
