Waveshare ETH/USB HUB HAT pro Raspberry Pi Zero, 3× USB + Ethernet

312 Kč (bez DPH 258 Kč )

USB HUB HAT pro Raspberry Pi Zero s 3× USB 2.0 a 10/100 Mbps Ethernetem

3 skladem

Skladem 3 ks

Přidat mezi oblíbené
Katalogové číslo: 16595 Kategorie: , , Štítek:

Popis

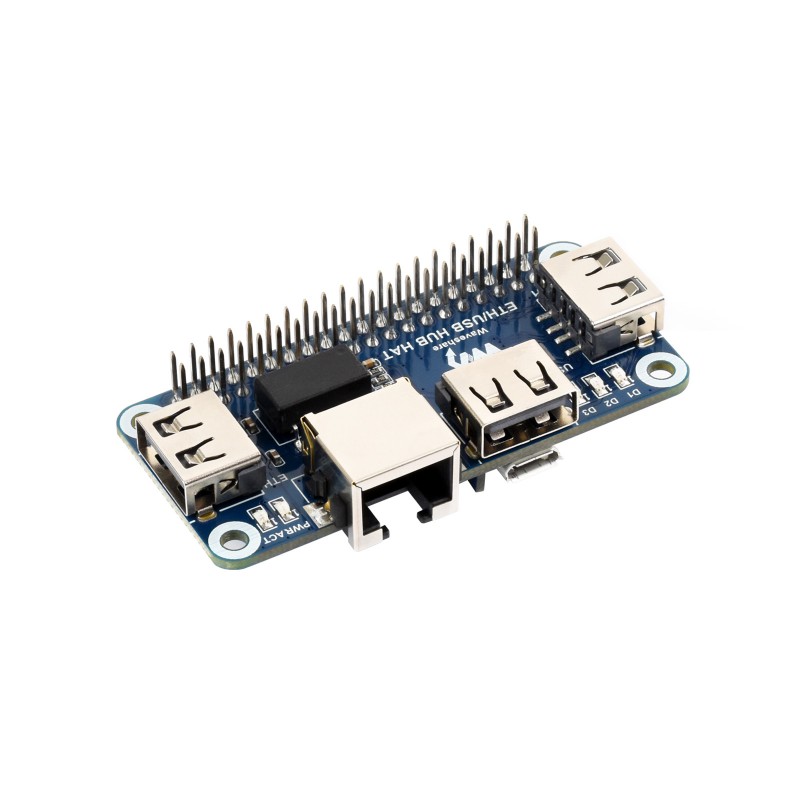

Waveshare ETH/USB HUB HAT je rozšiřující modul navržený zejména pro Raspberry Pi Zero, Zero W, Zero WH a Zero 2 W. Přidává 3 USB 2.0 porty a jeden RJ45 Ethernet port s rychlostí 10/100 Mbps.

Ethernetové rozhraní využívá čip RTL8152B a podporuje automatické přepínání rychlosti 10/100 Mbps. USB HUB je založený na čipu FE1.1S a jeho tři USB-A porty jsou kompatibilní se zařízeními USB 2.0 a USB 1.1.

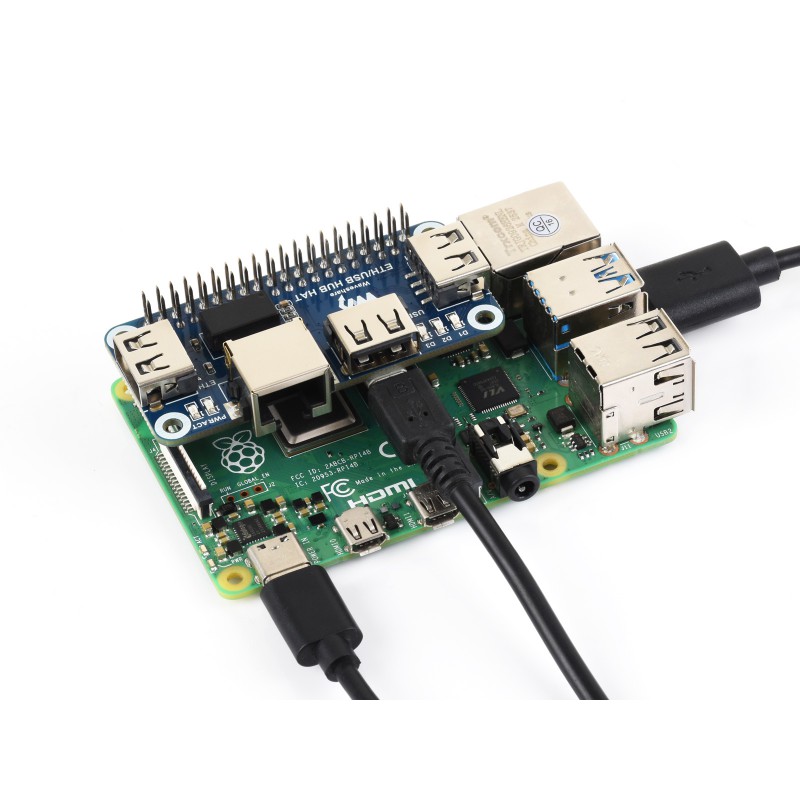

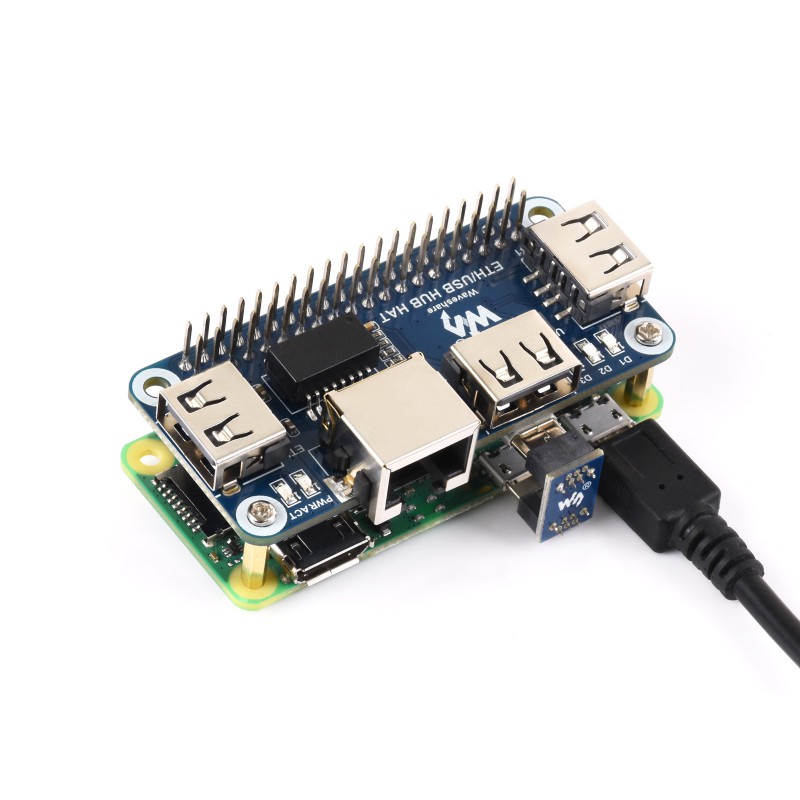

U Raspberry Pi Zero / Zero W / Zero WH / Zero 2 W se modul osadí přímo na 40pinový GPIO konektor a USB spojení se vytvoří pomocí přibaleného Micro USB adaptéru. S Raspberry Pi B+ / 2B / 3B / 3B+ / 4B jej lze používat také, ale připojuje se přes USB kabel a nepoužívá se jako přímo osazený HAT.

Hlavní vlastnosti

  • 3× USB-A port kompatibilní s USB 2.0 / 1.1
  • 1× RJ45 Ethernet port s rychlostí 10/100 Mbps
  • Ethernet čip RTL8152B
  • USB HUB čip FE1.1S
  • standardní 40pinový GPIO konektor pro Raspberry Pi
  • navržený zejména pro Raspberry Pi Zero sérii
  • možnost připojení k dalším Raspberry Pi deskám pomocí USB kabelu
  • LED indikace napájení, Ethernetu a jednotlivých USB portů

Technické specifikace

Typ Ethernet / USB HUB HAT
USB porty 3× USB-A
USB standard USB 2.0 / 1.1
Ethernet 1× RJ45, 10/100 Mbps
Ethernet čip RTL8152B
USB HUB čip FE1.1S
Napájení 5 V
Rozměry 65 × 30 mm
Montážní otvory 3 mm

Kompatibilita

  • Raspberry Pi Zero
  • Raspberry Pi Zero W
  • Raspberry Pi Zero WH
  • Raspberry Pi Zero 2 W
  • Raspberry Pi B+ / 2B / 3B / 3B+ / 4B – připojení přes USB kabel, ne přímé osazení jako HAT

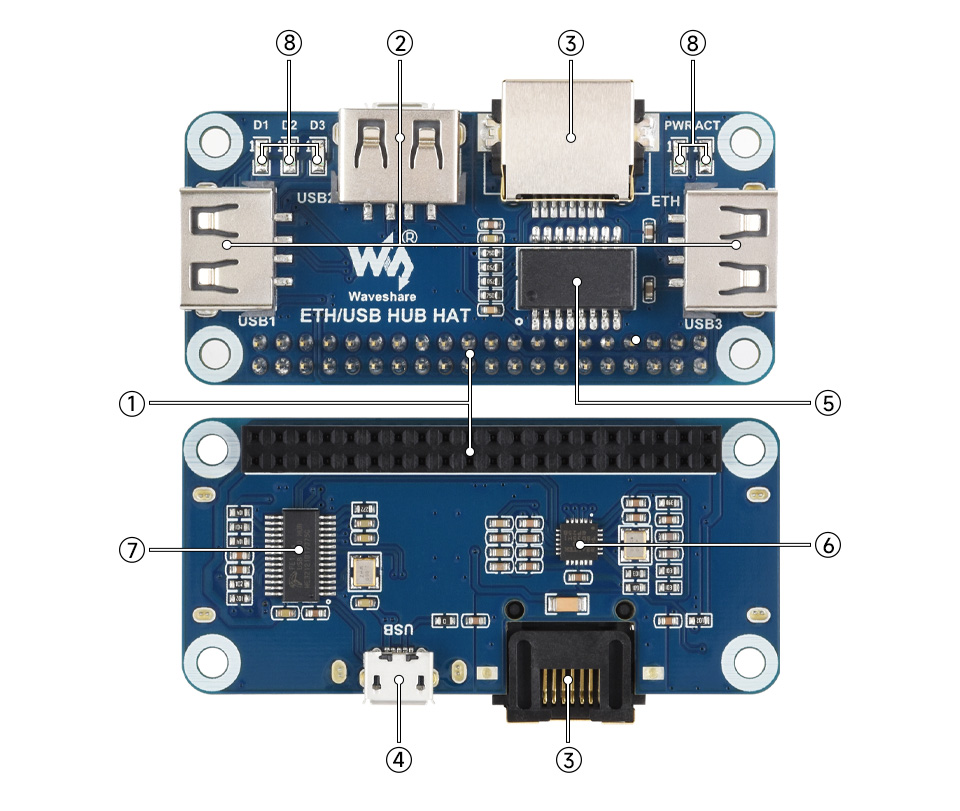

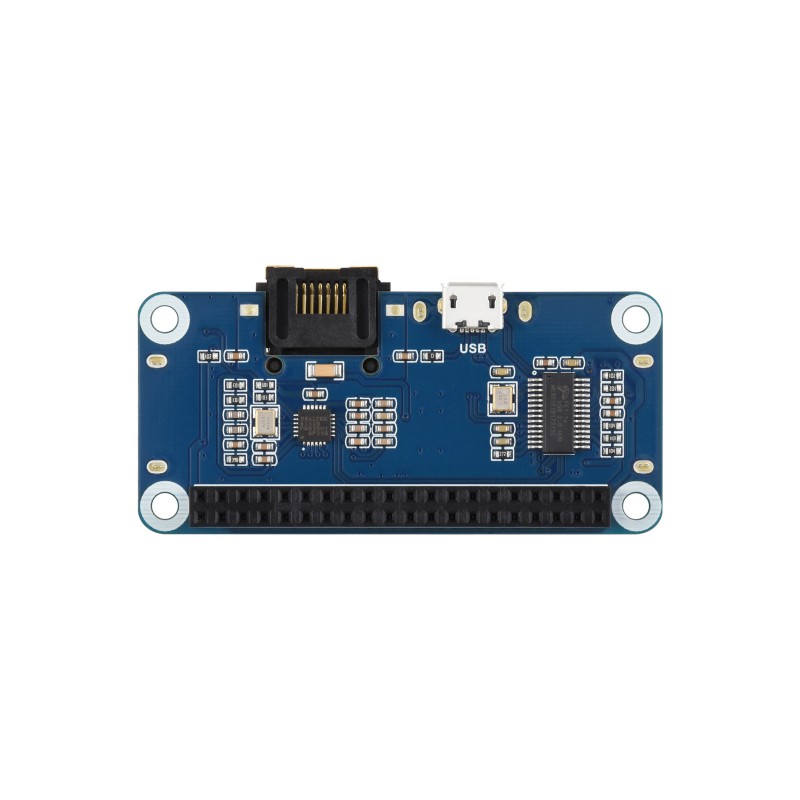

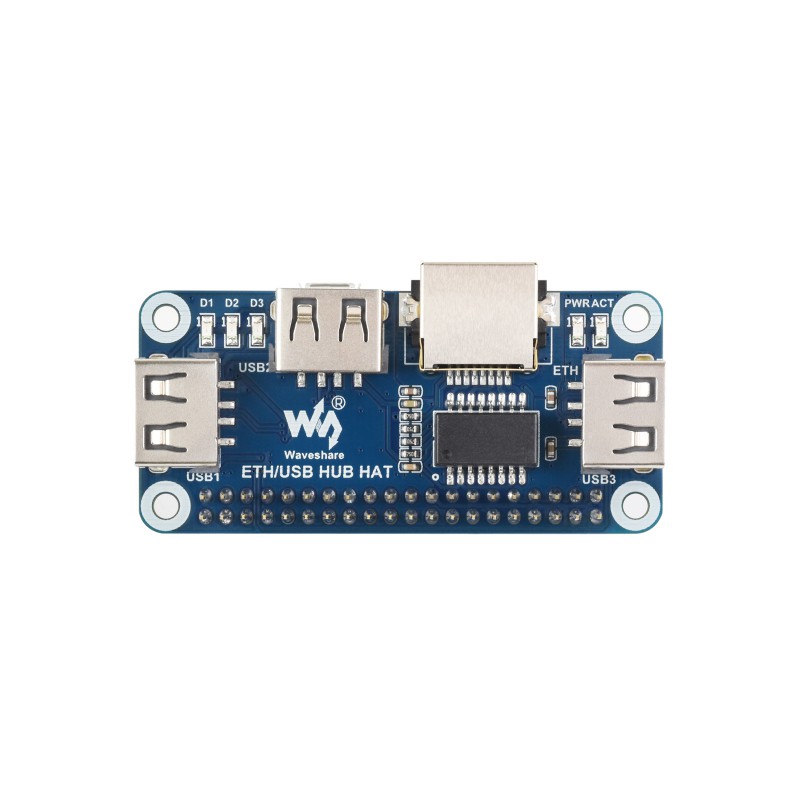

Části desky

  1. Raspberry Pi GPIO konektor – pro osazení modulu na Raspberry Pi
  2. USB1 – USB3 – tři rozšiřující USB-A porty
  3. RJ45 Ethernet – síťové rozhraní 10/100 Mbps
  4. Micro USB HUB port – pro propojení USB rozhraní Raspberry Pi s HUBem
  5. TS8121A – Ethernet transformátor / filtr
  6. RTL8152B – převodník USB na 10/100 Mbps Ethernet
  7. FE1.1S – USB HUB řadič
  8. LED indikátory – PWR pro napájení, ACT pro Ethernet a D1 až D3 pro jednotlivé USB porty

Obsah balení

  • 1× Waveshare ETH/USB HUB HAT
  • 1× Micro USB propojovací adaptér
  • 1× USB Type-A – Micro USB kabel
  • 1× sada šroubků pro Raspberry Pi

Postup zapojení, schéma a další informace naleznete na Wiki – ETH/USB HUB HAT.

Časté dotazy

Pro která Raspberry Pi je tento HAT určen?

Modul je navržen zejména pro Raspberry Pi Zero, Zero W, Zero WH a Zero 2 W, na která se osazuje přímo jako HAT.

Je kompatibilní s Raspberry Pi Zero 2 W?

Ano. Raspberry Pi Zero 2 W je podporováno a modul mu přidá 3 USB 2.0 porty a 10/100 Mbps Ethernet.

Dá se použít i s Raspberry Pi 3 nebo Raspberry Pi 4?

Ano. S Raspberry Pi B+ / 2B / 3B / 3B+ / 4B je možné modul používat přes USB kabel. V tomto případě se však nepoužívá jako přímo osazený HAT pro Zero sérii.

Jakou rychlost Ethernetu podporuje?

RJ45 port podporuje Ethernet s rychlostí 10/100 Mbps. Gigabitový Ethernet podporovaný není.

Jsou USB porty USB 3.0?

Ne. Modul obsahuje 3× USB-A port kompatibilní s USB 2.0 a USB 1.1.

Mohu používat Ethernet a USB porty současně?

Ano. Ethernet i všechny tři USB porty je možné používat současně.

Jaká USB zařízení mohu připojit?

Připojit můžete například klávesnici, myš, USB flash disk, čtečku karet nebo další kompatibilní USB zařízení. U zařízení s vyšším odběrem je potřeba zohlednit dostupné napájení.

Mohu připojit externí USB disk?

Ano, pokud jeho spotřeba nepřekročí možnosti napájení celé sestavy. U energeticky náročnějších disků může být vhodnější samostatně napájený USB HUB.

Potřebuje modul samostatné napájení?

Při běžném použití je napájen ze systému Raspberry Pi. Při více USB zařízeních doporučujeme použít dostatečně výkonný napájecí zdroj.

K čemu slouží Micro USB konektor na modulu?

Micro USB konektor zajišťuje USB datové spojení mezi Raspberry Pi a HUBem. U Raspberry Pi Zero se používá spolu s přibaleným propojovacím adaptérem.

Potřebuji na Ethernet instalovat ovladače?

Ethernetové rozhraní používá čip RTL8152B. V běžném Raspberry Pi OS bývá potřebná podpora už součástí systému a zařízení je zpravidla rozpoznáno automaticky.

Má modul stavové LED indikátory?

Ano. Deska obsahuje LED indikaci napájení, Ethernetové aktivity a jednotlivých USB portů.

Je tento modul vhodný, pokud potřebuji pouze více USB portů?

Ano, ale jeho hlavní výhodou je kombinace USB HUBu a Ethernetu v jednom modulu. Pokud Ethernet nepotřebujete, může být vhodnější samostatný USB HUB.

Kde najdu návod na zapojení?

Postup zapojení, schéma a další technické informace naleznete na Wiki – ETH/USB HUB HAT.
