Popis
GLP DL3 je spínaný zdroj napájení s konstantním výstupním napětím určený na montáž na DIN lištu. Plastické provedení, širokový rozsah vstupního napětí a integrované ochrany ho předurčují na použití v rozvodných skříních, automatizaci, řídicích systémech a dalších DC aplikacích.

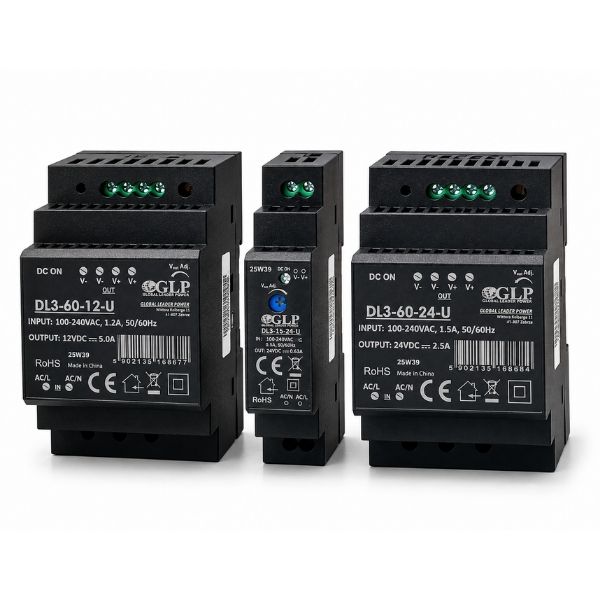

Zdroj je dostupný v variantách s výstupním napětím 12 V nebo 24 V DC a výkonem 12 W nebo 60 W. Jednotlivé varianty se liší výstupním proudem i šířkou pouzdra.
Hlavní vlastnosti
- montáž na DIN lištu,
- plastické pouzdro s krytím IP20,
- širokový rozsah vstupního napětí 90 – 264 V AC,
- nízká spotřeba bez zátěže,
- ochrana proti zkratu, přetížení a přepětí,
- třída ochrany II.
Parametry variant + Datasheety
| Parametr |
DL3-60-12-U |
DL3-15-24-U |
DL3-60-24-U |
| Výstupní napětí |
12 V DC |
24 V DC |
24 V DC |
| Výstupní proud |
5 A |
0,5 A |
2,5 A |
| Jmenovitý výkon |
60 W |
12 W |
60 W |
| Rozměry |
90 × 52 × 58 mm |
90 × 19 × 58 mm |
90 × 52 × 58 mm |
| Datasheet |
EN |
EN |
EN |
Společné technické parametry
| Série |
DL3 |
| Typ zdroje |
spínaný, konstantní napětí (CV) |
| Vstupní napětí |
90 – 264 V AC |
| Krytí |
IP20 |
| Třída ochrany |
II |
| Montáž |
DIN lišta |
| Chlazení |
pasivní |
| Ochrany |
proti zkratu, přetížení a přepětí |
| Pracovní teplota |
-20 až +70 °C |
Použití
- elektrické rozvodné skříně,
- průmyslová a domácí automatizace,
- řídicí systémy,
- napájení senzorů, relé a ovládacích prvků,
- LED a další DC aplikace.
Časté dotazy
Jak si vybrat správný variant zdroje?
Nejprve zkontrolujte napájecí napětí zařízení a následně jeho maximální odběr. K dispozici je variant 12 V / 5 A a dva varianty 24 V s výstupním proudem 0,5 A nebo 2,5 A. Výstupní napětí zdroje musí odpovídat napětí napájeného zařízení.
Jaký je rozdíl mezi varianty 24 V?
Oba poskytují výstupní napětí 24 V DC, ale liší se maximálním výstupním proudem a výkonem. Model DL3-15-24-U poskytuje 0,5 A / 12 W, zatímco DL3-60-24-U poskytuje 2,5 A / 60 W. Výkonnější variant je vhodný pro zařízení s vyšším odběrem.
Mohu zařízení s odběrem například 1 A napájet ze zdroje 24 V / 2,5 A?
Ano. Pokud zařízení vyžaduje 24 V a jeho odběr nepřekročí maximální proud zdroje, je jej možné použít. Zařízení si vezme pouze takový proud, jaký potřebuje.
Mohu připojit 12 V zařízení k variantu 24 V?
Ne. Výstupní napětí zdroje musí odpovídat požadovanému napájecímu napětí zařízení. Připojení 12 V zařízení ke 24 V zdroji může zařízení poškodit.
Mohu zdroj připojit přímo na síť 230 V?
Ano. Zdroj podporuje vstupní napětí 90 – 264 V AC, takže je vhodný i pro běžnou síť 230 V. Při práci se sítěvým napětím je nutné dodržovat příslušné bezpečnostní předpisy.
Na jakou DIN lištu je zdroj určen?
Zdroj je určen na montáž na standardní 35 mm DIN lištu typu TS35, používanou v elektrických rozvodných skříních. Vhodná je lišta TS35 × 7,5 mm nebo TS35 × 15 mm.
Potřebuje zdroj ventilátor?
Ne. Zdroj využívá pasivní chlazení bez ventilátoru. Při montáži je však nutné zajistit dostatečný průtok vzduchu a nepřekročit povolené provozní podmínky.
Jakými ochranami je zdroj vybaven?
Zdroj disponuje ochranou proti zkratu, přetížení a přepětí, které pomáhají chránit zdroj i připojená zařízení při poruchových stavech.
Je zdroj vhodný na napájení LED osvětlení?
Ano, pokud napájecí napětí LED zařízení odpovídá zvolenému variantu a jeho celkový odběr nepřekročí maximální výkon a výstupní proud zdroje.
Je možné zdroj používat ve venkovním prostředí?
Zdroj má krytí IP20 a není určen na přímé vystavení vodě, vlhkosti ani povětrnostním podmínkám. Pro venkovní použití musí být umístěn ve vhodné ochranné rozvodné skříni nebo krytu.
