Waveshare BME280 senzor prostředí pro měření teploty, vlhkosti a tlaku

321 Kč (bez DPH 265 Kč )

BME280 senzor teploty, vlhkosti a tlaku s I²C/SPI, 3,3/5 V

5 skladem

Skladem 5 ks

Přidat mezi oblíbené
Katalogové číslo: 15231 Kategorie: , Štítek:

Popis

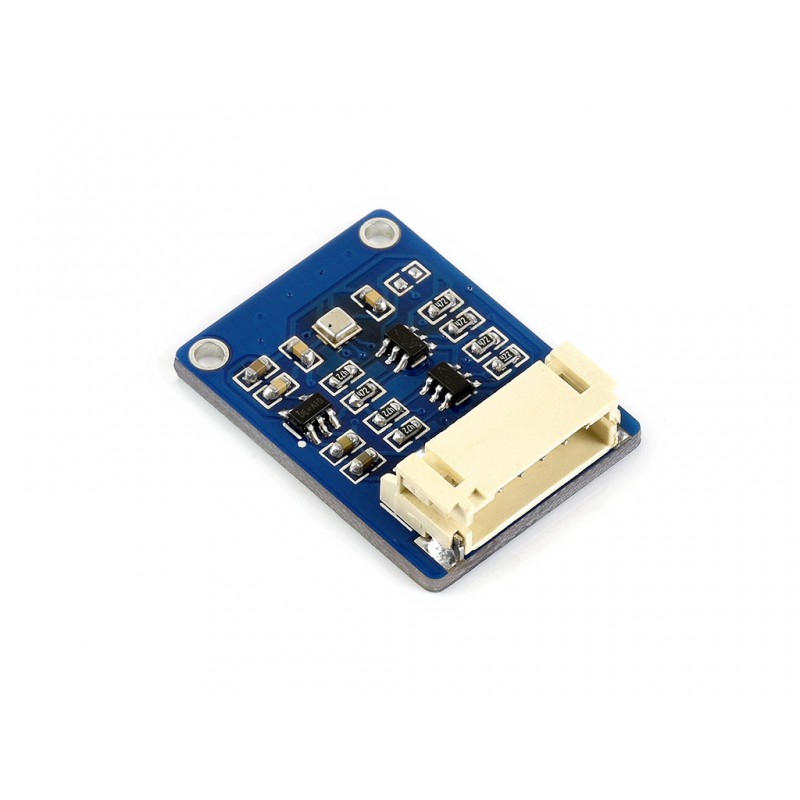

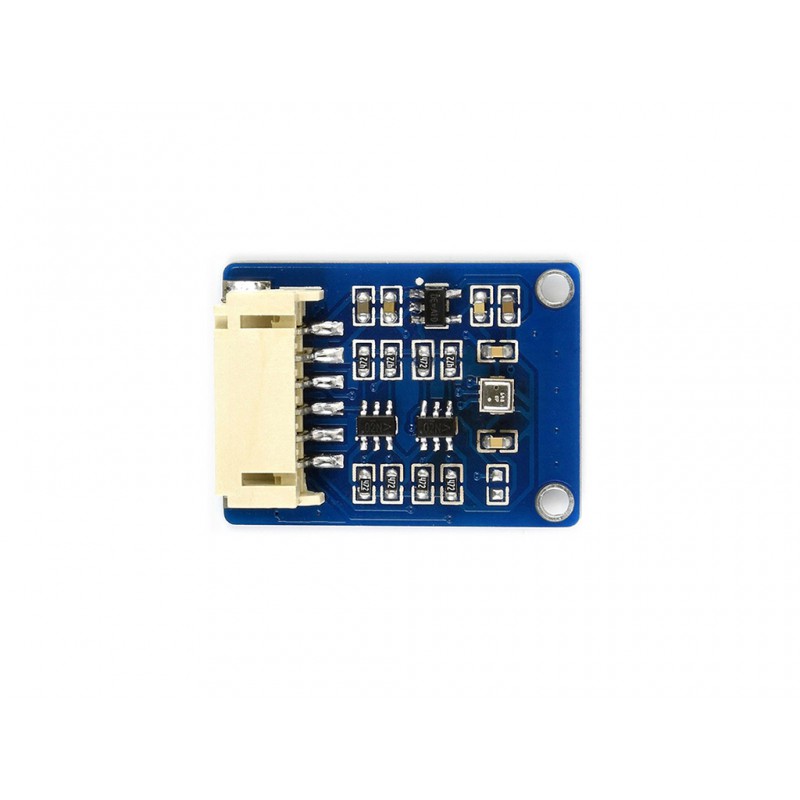

Waveshare BME280 Environmental Sensor je kompaktní modul pro měření prostředí určený k měření teploty, relativní vlhkosti a atmosférického tlaku. Používá senzor BME280 a podporuje komunikaci přes I²C i SPI.

Díky integrovanému převodníku logických úrovní je modul kompatibilní s napájením 3,3 V i 5 V, takže jej lze jednoduše použít s platformami Arduino, Raspberry Pi, STM32 a dalšími mikrokontroléry.

Hlavní vlastnosti

  • měření teploty, vlhkosti a atmosférického tlaku v jednom modulu,
  • podpora I²C i SPI komunikace,
  • kompatibilita s 3,3 V i 5 V systémy,
  • nastavitelná I²C adresa 0x76 nebo 0x77,
  • nízká spotřeba vhodná pro IoT a bateriové aplikace,
  • vývojové příklady pro Raspberry Pi, Arduino a STM32.

Technické parametry

Senzor BME280
Měřené veličiny teplota, relativní vlhkost, atmosférický tlak
Napájecí napětí 3,3 V / 5 V
Rozhraní I²C / SPI
I²C adresa 0x77 výchozí / 0x76 při ADDR = LOW
Rozsah teploty -40 až +85 °C
Rozlišení teploty 0,01 °C
Přesnost teploty ±1 °C
Rozsah vlhkosti 0 – 100 % RH
Rozlišení vlhkosti 0,008 % RH
Přesnost vlhkosti ±3 % RH
Rozsah tlaku 300 – 1100 hPa
Rozlišení tlaku 0,18 Pa
Přesnost tlaku ±1 hPa
Spotřeba < 0,1 mA při měření teploty, vlhkosti a tlaku frekvencí 1 Hz
Rozměry 27 × 20 mm
Montážní otvor Ø 2,0 mm

I²C a SPI komunikace

Ve výchozím nastavení lze senzor používat přes I²C. Pin ADDR umožňuje nastavit I²C adresu – při logické úrovni HIGH je adresa 0x77, při LOW 0x76.

Modul podporuje také SPI. Piny SDA/MOSI, SCL/SCK, ADDR/MISO a CS pak slouží jako příslušné signály SPI rozhraní.

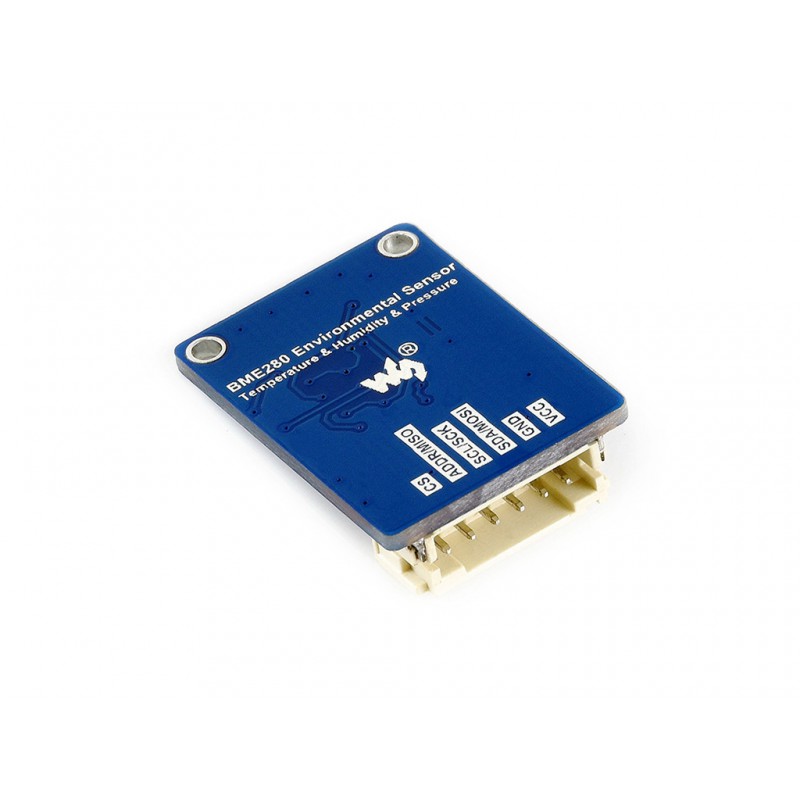

Pinout

Pin I²C SPI
VCC napájení 3,3 V / 5 V
GND zem
SDA / MOSI I²C data MOSI
SCL / SCK I²C hodiny SCK
ADDR / MISO volba I²C adresy 0x76 / 0x77 MISO
CS nepoužívá se Chip Select, aktivní v LOW

Možnosti využití

  • domácí a školní meteostanice,
  • monitorování prostředí,
  • IoT a smart home projekty,
  • měření atmosférického tlaku a odhad nadmořské výšky,
  • monitorování teploty a vlhkosti v interiéru,
  • automatizace, HVAC a ventilační systémy,
  • záznam environmentálních údajů

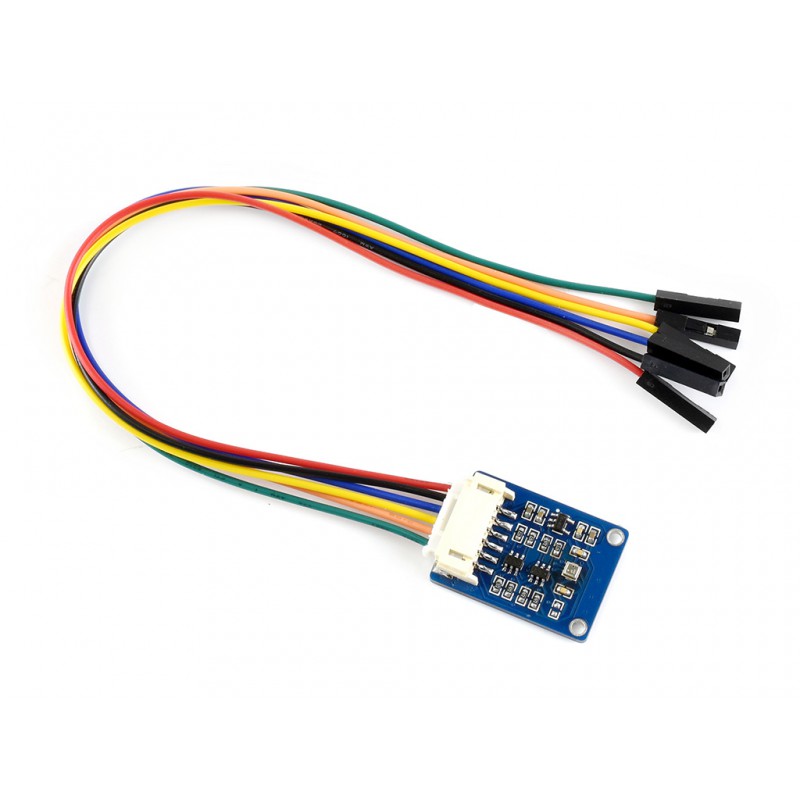

Obsah balení

  • 1× Waveshare BME280 Environmental Sensor,
  • 1× PH2.0 6pinový kabel, délka přibližně 20 cm.

Dokumentace

Zapojení, příklady pro Raspberry Pi, Arduino a STM32 a další informace naleznete na Wiki – BME280 Environmental Sensor.

Další informace

Hmotnost 8 g

Časté dotazy

Jaký je rozdíl mezi BME280 a BMP280?

BME280 měří teplotu, relativní vlhkost a atmosférický tlak, zatímco BMP280 měří pouze teplotu a atmosférický tlak. Pokud ve svém projektu nepotřebujete měřit vlhkost, vhodnou alternativou může být BMP280.

Je senzor kompatibilní s Arduino, ESP32 nebo Raspberry Pi?

Ano. Modul lze používat s platformami Arduino, ESP32, Raspberry Pi, STM32 a dalšími mikrokontroléry, které podporují I²C nebo SPI komunikaci. Modul je kompatibilní s 3,3 V i 5 V systémy.

Jaká je I²C adresa senzoru?

Výchozí I²C adresa modulu je 0x77. Připojením pinu ADDR k GND lze adresu změnit na 0x76.

Mohu připojit dva BME280 senzory na jednu I²C sběrnici?

Ano. Jeden modul můžete nastavit na adresu 0x77 a druhý na 0x76, takže mohou pracovat současně na jedné I²C sběrnici.

Podporuje modul také SPI komunikaci?

Ano. Kromě I²C rozhraní podporuje modul také SPI komunikaci. Při SPI se používají příslušné piny pro MOSI, MISO, SCK a CS.

Dokáže BME280 měřit nadmořskou výšku?

Senzor neměří nadmořskou výšku přímo. Je však možné ji vypočítat z naměřeného atmosférického tlaku. Přesnost absolutní nadmořské výšky závisí na aktuálním tlaku přepočteném na hladinu moře, proto je senzor vhodný zejména pro sledování relativních změn výšky.

Je možné senzor napájet z 5 V?

Ano. Tento Waveshare modul podporuje napájení 3,3 V i 5 V.

Proč se senzor přes I²C nezobrazuje?

Doporučujeme zkontrolovat napájení, správné zapojení pinů SDA a SCL a nastavenou I²C adresu. Výchozí adresa je 0x77, případně 0x76, pokud je pin ADDR připojen k GND. Pro kontrolu komunikace můžete použít I²C scanner.

Je BME280 vhodný pro meteostanici?

Ano. Protože v jednom modulu dokáže měřit teplotu, vlhkost a atmosférický tlak, je vhodný pro domácí meteostanice, monitorování prostředí, IoT projekty i záznam environmentálních údajů.

Je senzor vhodný pro venkovní použití?

Samotný modul není vodotěsný ani určený k přímému vystavení dešti nebo kondenzaci. Při venkovním použití je nutné jej vhodně chránit před vodou a zároveň zajistit přístup okolního vzduchu k senzoru.
