Popis
Waveshare STM32-QFP48 je programovací a testovací adaptér určený pro STM32 mikrokontroléry v QFP48 pouzdře s roztečí pinů 0,5 mm. Používá kvalitní testovací patici Yamaichi, díky které je možné mikrokontrolér jednoduše vložit a programovat bez pájení.
Adaptér je vhodný pro vývoj, testování a programování STM32 mikrokontrolérů a poskytuje přístup k programovacím i komunikačním rozhraním.
Hlavní vlastnosti
- určený pro STM32 v QFP48 pouzdře s roztečí 0,5 mm
- Yamaichi testovací a programovací patice
- podpora programování a ladění přes JTAG / SWD
- USART1 rozhraní pro sériovou komunikaci
- možnost připojení externího systémového krystalu
- vhodný pro opakované programování a testování mikrokontrolérů bez pájení
Technické specifikace
| Typ pouzdra MCU | QFP48 |
| Počet pinů | 48 |
| Rozteč pinů | 0,5 mm |
| Programování / ladění | 20pinový JTAG / SWD |
| Sériové rozhraní | 4pinový USART1 |
| Patice | Yamaichi IC Test & Burn-in Socket |
Rozložení adaptéru

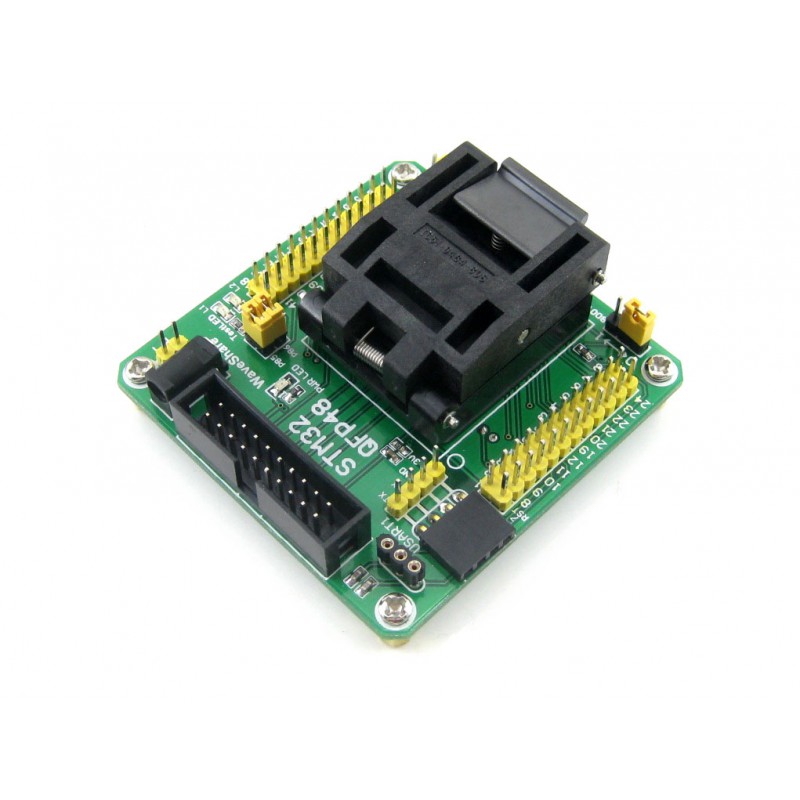

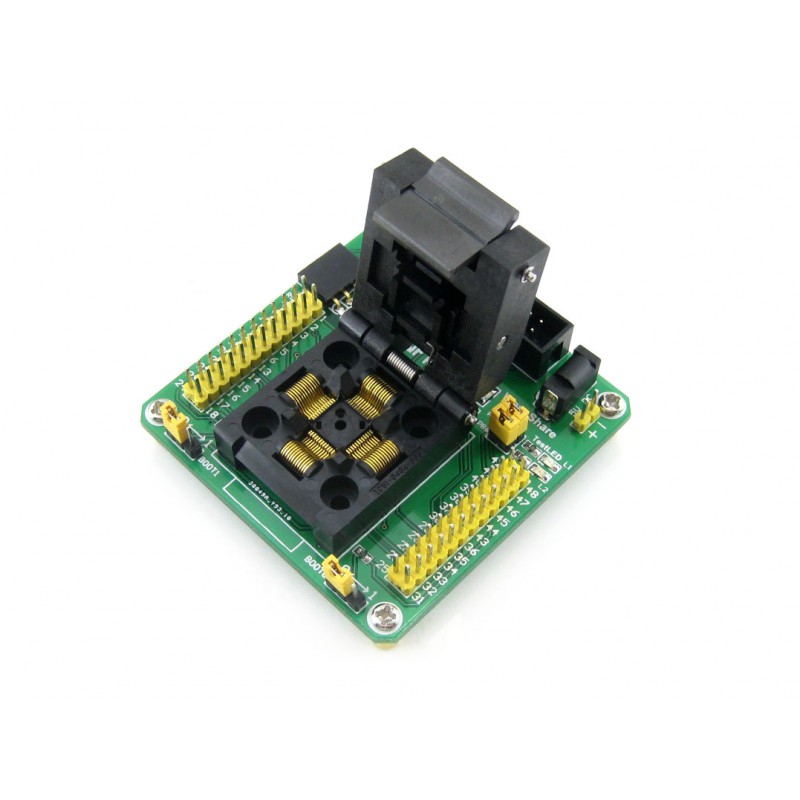

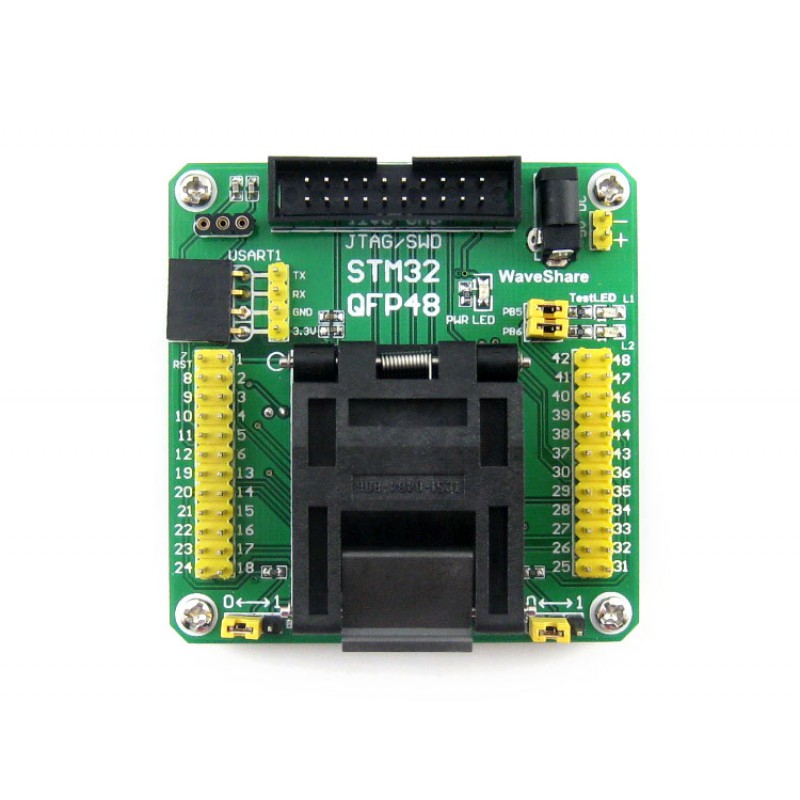

Na obrázku jsou označeny hlavní části programovacího adaptéru STM32-QFP48:
| Číslo | Popis | Číslo | Popis |
| 1 | 20pinové JTAG / SWD rozhraní pro programování a ladění | 6 | 5 V DC napájecí konektor |

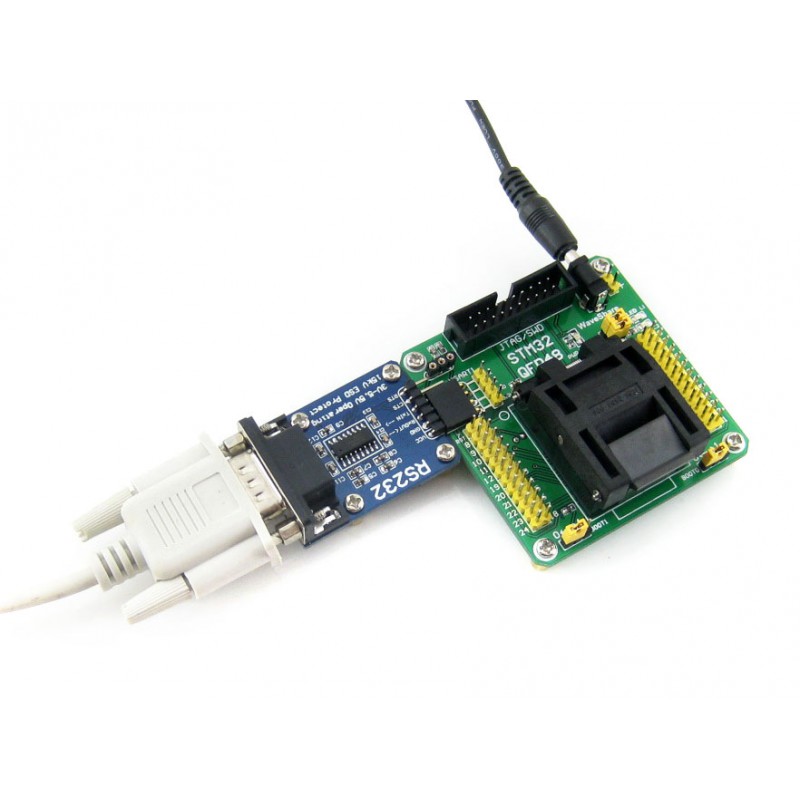

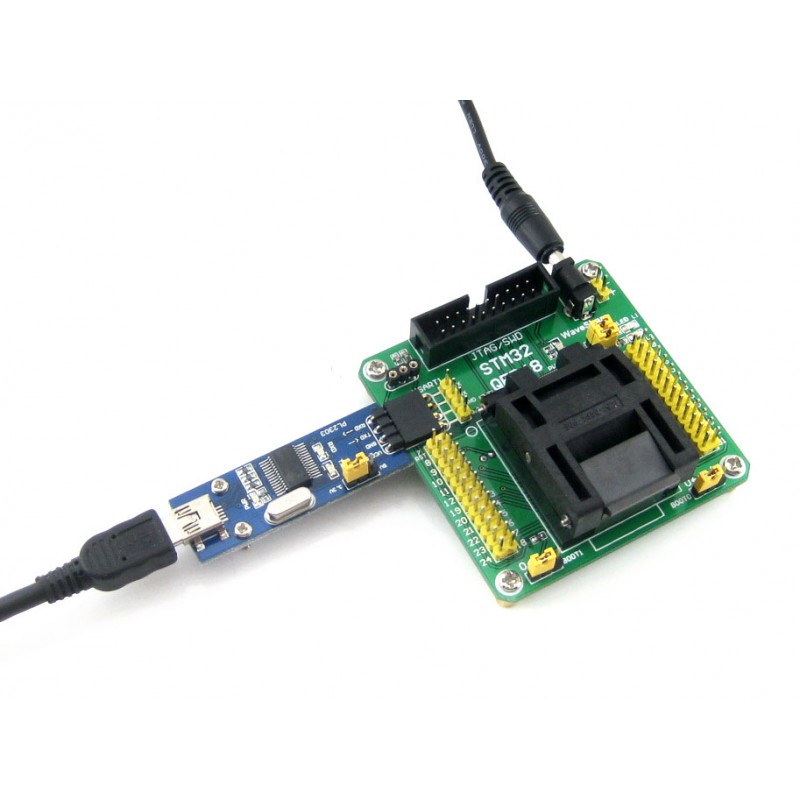

| 2 | USART1 rozhraní – TX, RX, GND a 3,3 V | 7 | patice pro externí systémový krystal |
| 3 | 2× testovací LED L1 / L2 | 8 | LED indikátor napájení |
| 4 | rozšiřující konektory s vyvedenými piny mikrokontroléru | 9 | jumpery pro připojení testovacích LED k I/O pinům |
| 5 | BOOT0 / BOOT1 jumpery pro nastavení boot režimu |
Použití

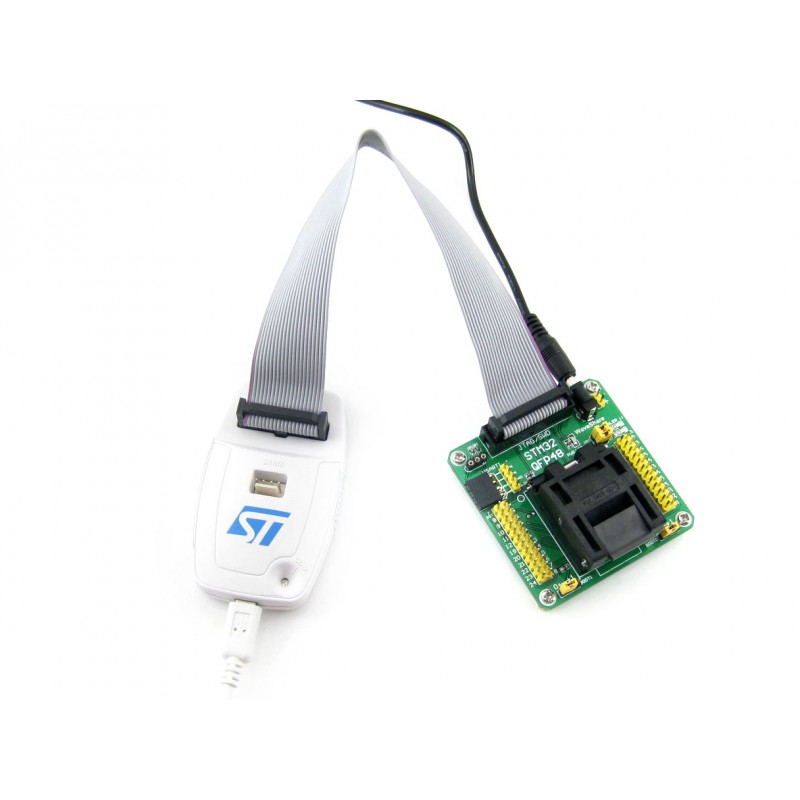

Mikrokontrolér se vloží přímo do testovací patice a následně se adaptér připojí k vhodnému STM32 programátoru nebo debuggeru přes JTAG / SWD. Díky tomu není potřeba mikrokontrolér při programování nebo testování pájet na vlastní desku.
Dokumentace
Schéma, STM32 software, datasheety a další materiály najdete na: Waveshare STM32-QFP48 Wiki.
