Popis

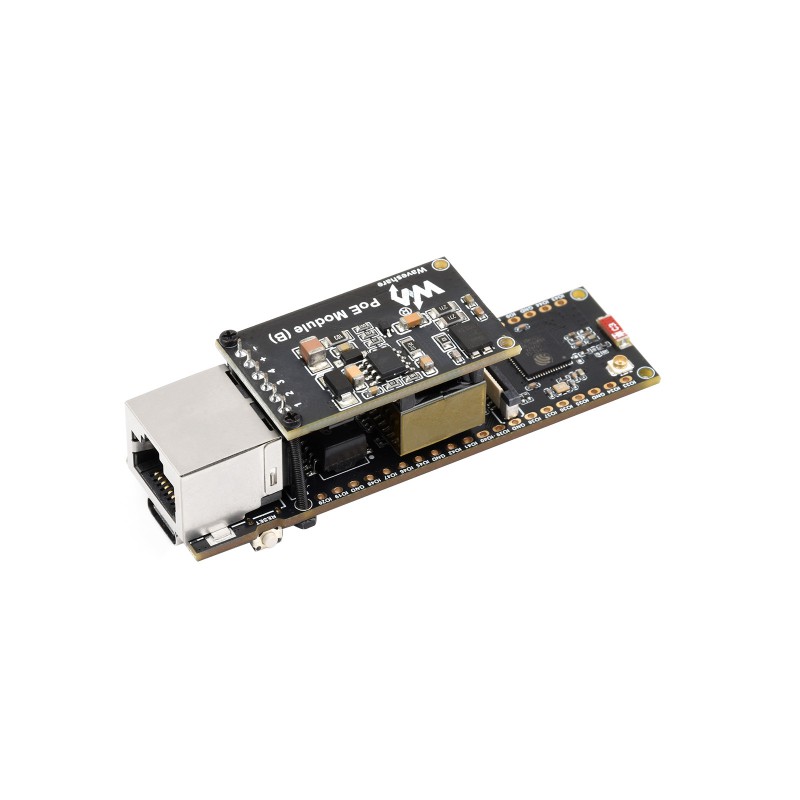

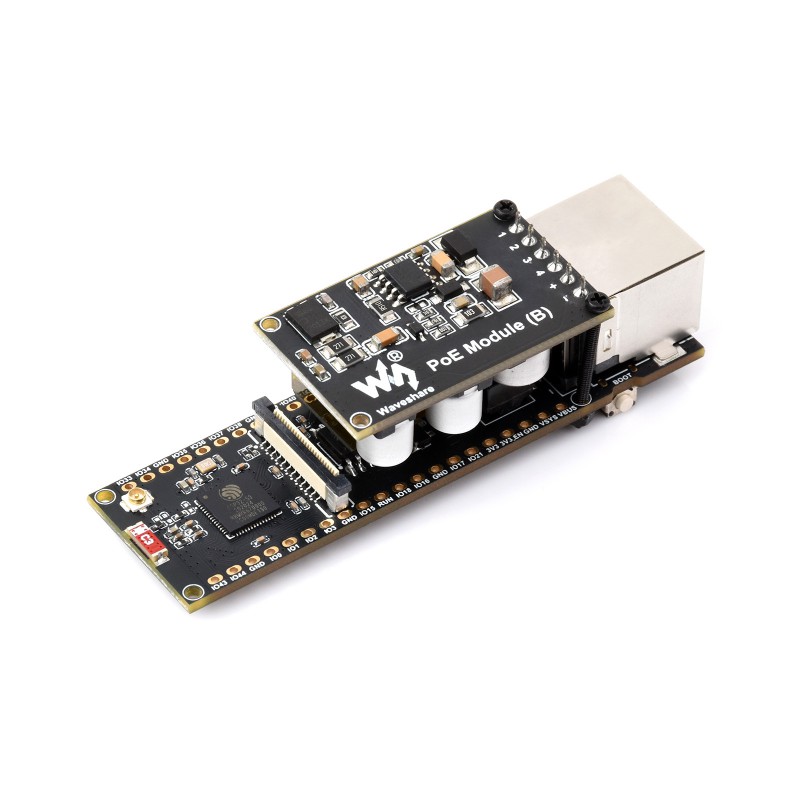

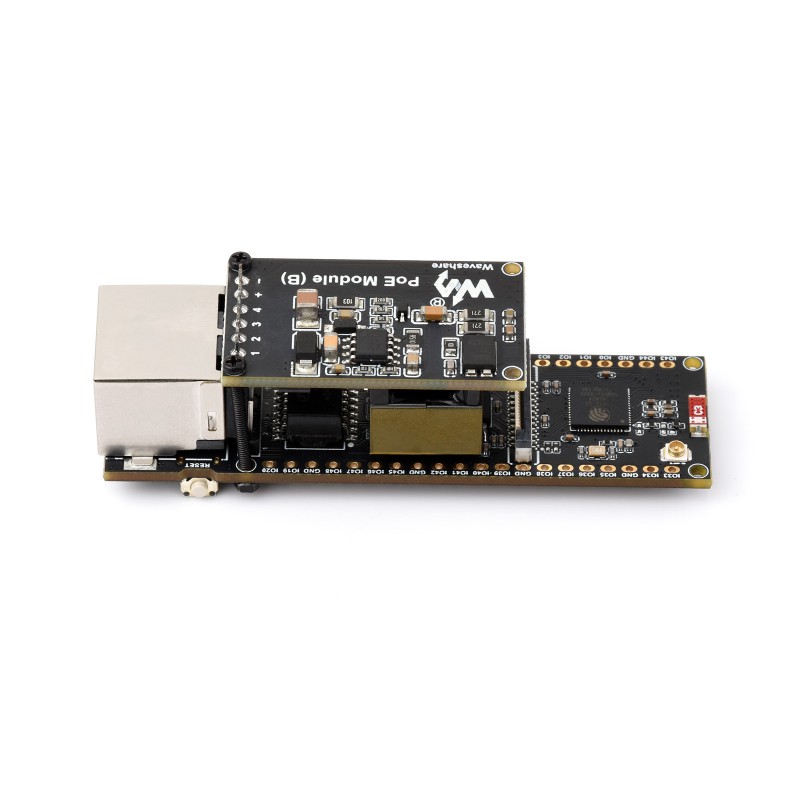

Waveshare ESP32-S3-POE-ETH je vývojová deska založená na mikrokontroléru ESP32-S3R8, která kombinuje WiFi, Bluetooth a kabelové připojení Ethernet. Tato verze obsahuje také modul PoE, díky kterému je možné přenášet napájení i data jediným ethernetovým kabelem.
Deska je vybavena Ethernetem 10/100 Mbps, slotem pro kartu TF/microSD, rozhraním pro kameru a konektory kompatibilními s vybranými rozšiřujícími moduly Raspberry Pi Pico. Je vhodná pro IoT, Smart Home, síťové aplikace, sběr dat nebo obrazové projekty.
Hlavní vlastnosti
- WiFi, Bluetooth a kabelové připojení Ethernet
- Napájení PoE přes Ethernet
- rozhraní pro kamerové moduly, např. OV5640
- slot TF/microSD pro ukládání dat
- USB-C pro napájení, programování a ladění
- rozhraní kompatibilní s Pico pro rozšiřující moduly
- integrovaná keramická anténa a možnost použití externí antény
Technické specifikace
| Mikrokontrolér | ESP32-S3R8 |
| Procesor | Xtensa 32-bit LX7, 2 jádra, až 240 MHz |
| Flash | 16 MB |
| PSRAM | 8 MB |
| WiFi | 2,4 GHz, IEEE 802.11 b/g/n |
| Bluetooth | Bluetooth 5 LE |
| Ethernet | 10/100 Mbps RJ45 |
| Ethernet čip | W5500 |
| PoE | ano, přiložený modul PoE, IEEE 802.3af |
| Úložiště | slot TF / microSD |
| Kamera | rozhraní pro OV5640 a další kompatibilní kamery |
| USB | USB-C |
| Anténa | integrovaná keramická + konektor IPEX1 pro externí anténu |

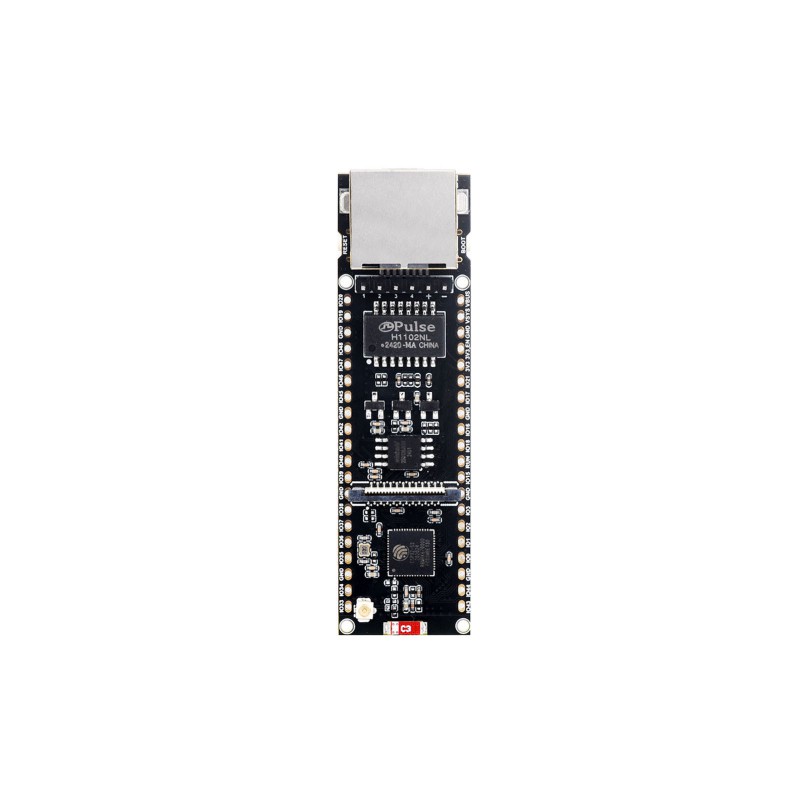

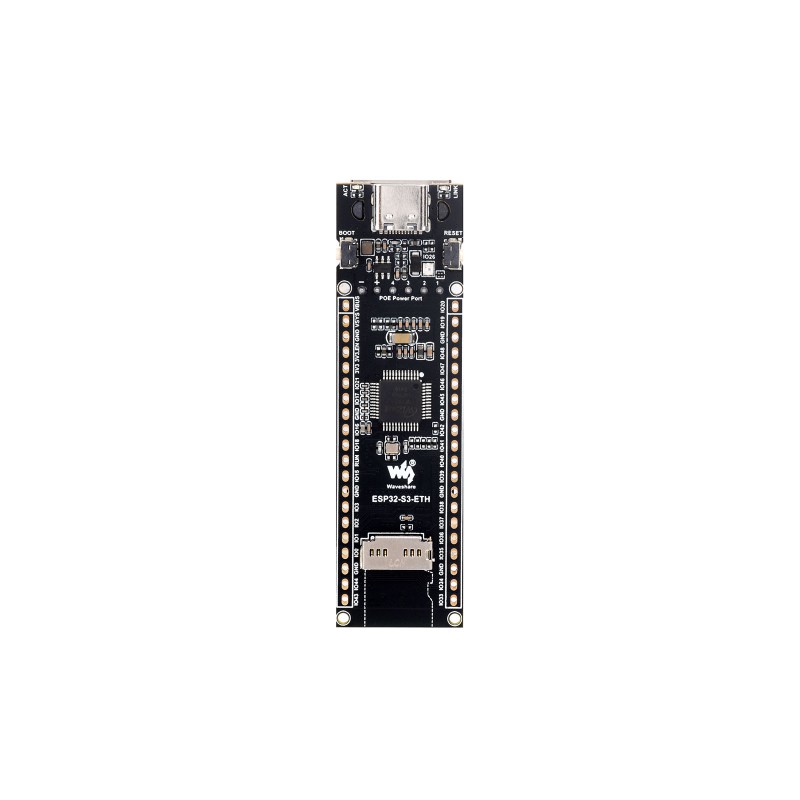

Rozložení desky
Na obrázku jsou označeny hlavní části desky:
| Číslo | Popis | Číslo | Popis |
| 1 | ESP32-S3R8 | 9 | Rozhraní pro kameru |
| 2 | W25Q128 – 16 MB Flash | 10 | Konektor IPEX1 pro externí anténu |
| 3 | W5500 – Ethernet čip | 11 | Keramická anténa WiFi/Bluetooth |
| 4 | H1102NLT – Ethernet transformátor | 12 | slot TF / microSD |
| 5 | JW5060 – regulátor napětí | 13 | Tlačítko BOOT |
| 6 | USB-C | 14 | Indikátor ACT |
| 7 | Ethernet 10/100 Mbps RJ45 | 15 | Indikátor LINK |
| 8 | Konektor pro modul PoE | 16 | Tlačítko RESET |
Pinout
Rozložení napájecích, GPIO, UART, USB, TF/microSD a Ethernet signálů je znázorneno na samostatném obrázku. Deska má rozhraní kompatibilní s Pico s 40 piny a vyvedené piny pro další periferie a rozšíření.

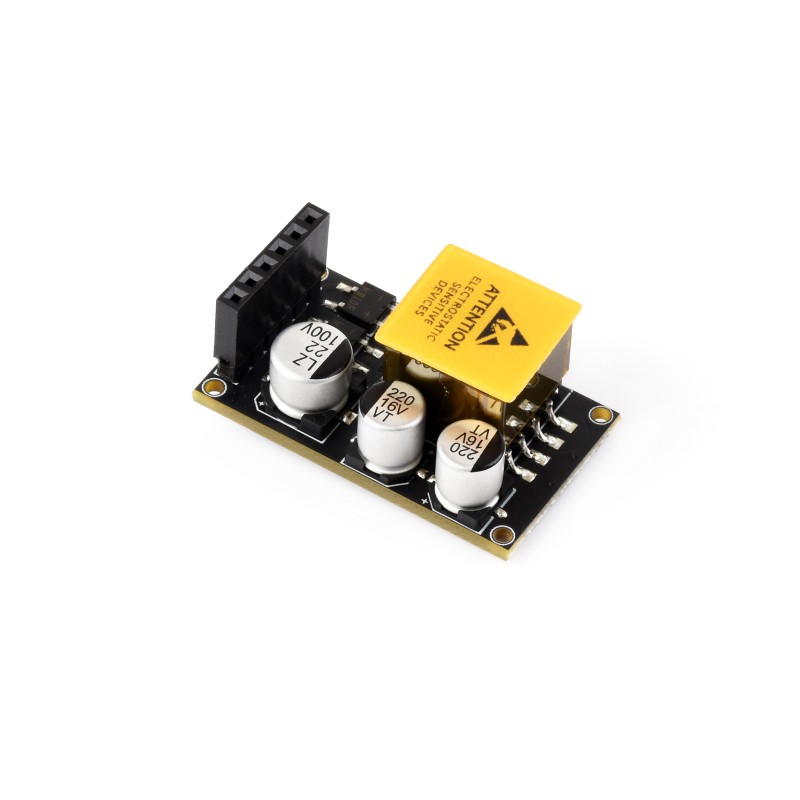

Napájení PoE
Součástí této verze je modul PoE kompatibilní se standardem IEEE 802.3af. Desku je tak možné napájet přímo přes ethernetový kábel bez potřeby samostatného napájení USB.
Rozšíření
Deska obsahuje rozhraní pro kamerové moduly, slot TF/microSD a konektory kompatibilní s vybranými moduly Raspberry Pi Pico HAT. K dispozici je také rezervovaný konektor IPEX1 pro externí anténu WiFi/Bluetooth, který se aktivuje úpravou osazené rezistoru.
Kamerové rozhraní
Deska obsahuje rozhraní pro připojení kompatibilní kamery. Kamera není součástí balení této verze. Pokud vás zajímá varianta s přiloženou kamerou, podívejte se na ESP32-S3-POE-ETH-CAM-KIT.
Obsah balení
- 1× Waveshare ESP32-S3-ETH
- 1× modul PoE
- 2× šroub s maticí
- 2× 20-pin pinová lišta
Dokumentace
Zapojení, ukázkové programy a návody pro Ethernet, WiFi, Bluetooth, kartu TF a další funkce naleznete na Wiki.
