Popis

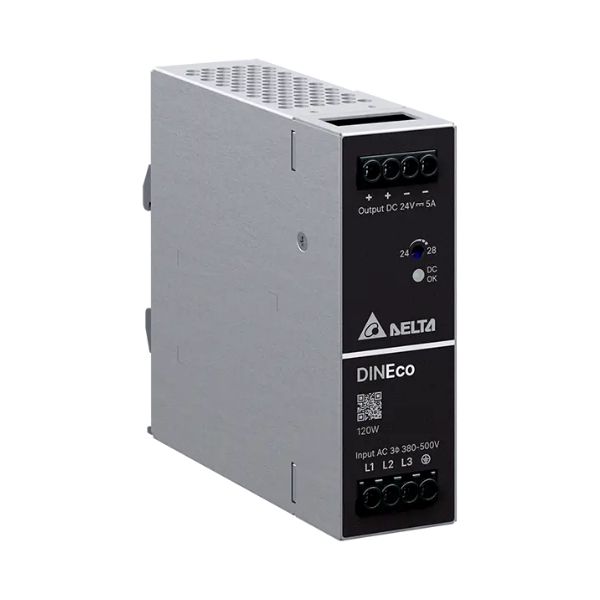

Delta DRL-24V120W3EN ze série DIN Eco je průmyslový spínaný napájecí zdroj určený na montáž na DIN lištu. Poskytuje stabilné výstupní napětí 24 V DC, maximální proud 5 A a výkon 120 W.
Zdroj je určen především pro 3-fázové elektrické sítě s rozsahem vstupního napětí 3 × 340 – 575 V AC. Podporuje také 2-fázové napájení v rozsahu 2 × 340 – 575 V AC, při kterém je však maximální zatížení omezeno na 80 % jmenovitého výkonu. Není určen na přímé napájení z běžné jednofázové sítě 230 V AC.
Hlavní vlastnosti
- výstup 24 V DC / 5 A,
- maximální výkon 120 W,
- 3-fázový vstup 340 – 575 V AC,
- možnost 2-fázového napájení se sníženým dostupným výkonem,
- nastavitelné výstupní napětí 24 – 28 V DC,
- montáž na DIN lištu TS35,
- zelená LED signalizace DC OK,
- pasivní chlazení bez ventilátoru,
- krátkodobý Power Boost až 150 % po dobu 500 ms,
- ochrany proti zkratu, přetížení, přepětí a přehřátí,
- ochranná třída I s připojením PE.
Technické specifikace
| Model | DRL-24V120W3EN |
| Série | Delta DIN Eco |
| Výstupní napětí | 24 V DC |
| Rozsah nastavení výstupu | 24 – 28 V DC |
| Maximální výstupní proud | 5 A |
| Maximální výkon | 120 W |
| Jmenovité vstupní napětí | 3 × 380 – 500 V AC |
| 3-fázový vstup | 3 × 340 – 575 V AC |
| 2-fázový vstup | 2 × 340 – 575 V AC, max. 80 % zatížení |
| Vstupní frekvence | 47 – 63 Hz |
| Účinnost | typicky 86 % při plném zatížení |
| Signalizace | zelená LED DC OK |
| Chlazení | pasivní, přirozeným prouděním vzduchu |
| Montáž | DIN lišta TS35 podle EN 60715 |
| Krytí | IP20 |
| Třída ochrany | I – vyžaduje připojení ochranného vodiče PE |
| Pracovní teplota | -40 až +70 °C |
| Plný výkon | do +50 °C, nad tuto teplotu je nutné snižování výkonu |
| Teplota skladování | -40 až +85 °C |
| Provozní vlhkost | 5 – 95 % RH, bez kondenzace |
| Maximální nadmořská výška | 5000 m |
| Rozměry (V × Š × H) | 123,6 × 40 × 116,8 mm |
| Hmotnost | přibližně 0,60 kg |
| Ochrany | proti zkratu, přetížení / přetížení proudu, přepětí a přehřátí |
| Odolnost proti přepětí | 4 kV společný režim / 2 kV diferenciální režim |
3-fázové a 2-fázové napájení
DRL-24V120W3EN je navrhnut především pro průmyslové 3-fázové sítě 340 – 575 V AC, při kterých může poskytovat plný výkon 120 W. Zdroj umožňuje také napájení ze dvou fází s napětím 340 – 575 V AC, v tomto režimu je však dostupných maximálně 80 % jmenovitého výkonu.
Zdroj není určen na připojení mezi fázi a nulový vodič běžné sítě 230 V AC.
Nastavitelné výstupní napětí
Výstupní napětí je možné pomocí integrovaného potenciometru nastavit v rozsahu 24 až 28 V DC. Zelená LED DC OK signalizuje přítomnost výstupního napětí.
Power Boost a ochrany
Zdroj zvládne krátkodobé zvýšení zatížení až na 150 % jmenovitého proudu po dobu 500 ms, což může být výhodné například pro zařízení s vyšším rozběhovým proudem. Při přetížení nebo přetížení proudu se zdroj po odstranění příčiny automaticky vrátí do normálního provozu.
Při zkratu pracuje ochrana v režimu Hiccup s automatickým obnovením provozu. Zdroj obsahuje také ochranu proti přepětí a přehřátí.
Montáž a chlazení
Zdroj je určen na montáž na standardní 35 mm DIN lištu TS35. Chlazení je pasivní, proto je při instalaci nutné zajistit dostatečné proudění vzduchu a dodržet montážní odstupy doporučené výrobcem.
Použití
- průmyslová automatizace,
- výrobní stroje a zařízení,
- PLC a řídicí systémy,
- 24 V DC čidla, relé a akční členy,
- rozváděče napájené z trojfázové sítě,
- průmyslové monitorovací a komunikační systémy.
Další zdroje Delta na DIN lištu
Pokud potřebujete zdroj napájený z běžné jednofázové sítě 230 V AC, podívejte se také na Delta LYTE II DRL-12V240W1EN 12 V / 20 A / 240 W nebo Delta Chrome II zdroje na DIN lištu.
Upozornění: Jde o zdroj pro vysoké vstupní napětí a jeho instalaci by měla provádět kvalifikovaná osoba. Zdroj patří do ochranné třídy I a vyžaduje správné připojení ochranného vodiče PE.
