Popis
Waveshare ESP32-S3-Touch-LCD-1.54-EN je kompaktní vývojová deska založená na výkonném ESP32-S3 s integrovaným 1,54″ kapacitním dotykovým LCD displejem. Díky WiFi, Bluetooth, senzorům, audio rozhraní a možnosti bateriového napájení je vhodná pro vývoj IoT zařízení, dotykových ovladačů, přenosných zařízení a interaktivních aplikací.
Deska obsahuje 16 MB Flash a 8 MB PSRAM a podporuje vývoj prostřednictvím Arduino IDE i ESP-IDF.
Hlavní vlastnosti
- kapacitní dotykový displej vhodný pro grafická uživatelská rozhraní
- WiFi a Bluetooth 5 LE bezdrátová komunikace
- integrovaný 6osý IMU senzor pohybu
- audio kodeky, mikrofon a reproduktor pro hlasové a multimediální aplikace
- TF / microSD slot pro rozšíření úložiště
- konektor pro 3,7 V lithiovou baterii s podporou nabíjení
- vyvedená I2C, UART, USB a GPIO rozhraní
- podpora Arduino IDE a ESP-IDF

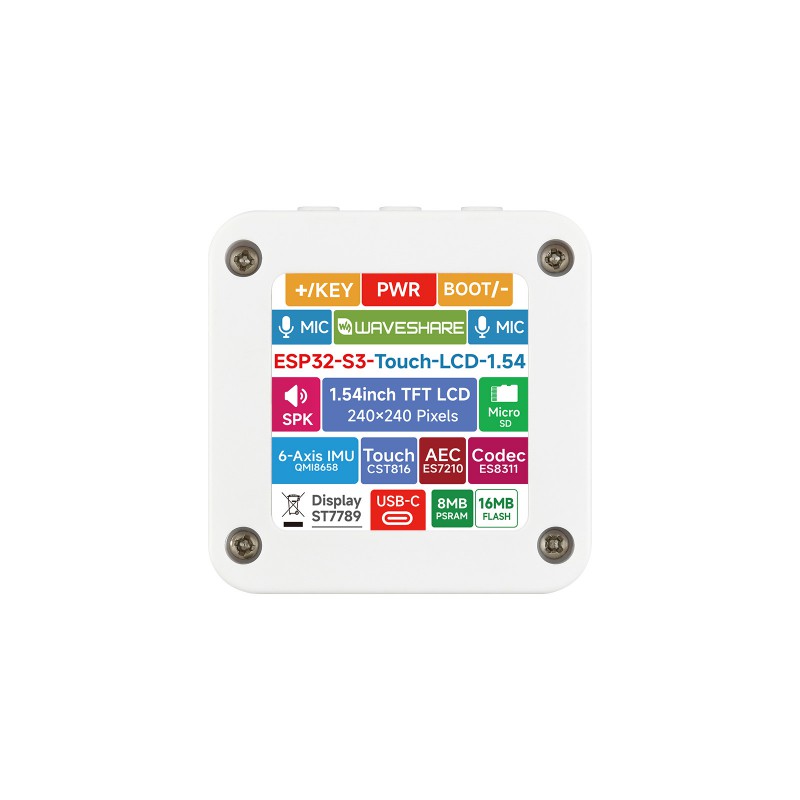

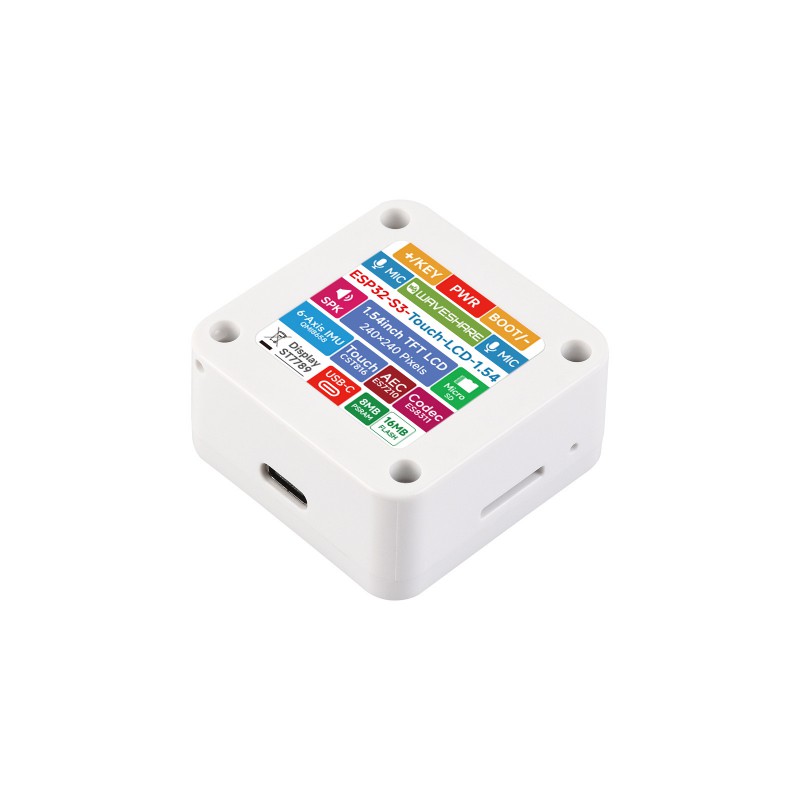

Technické specifikace
| Procesor | ESP32-S3R8, dual-core Xtensa LX7, až 240 MHz |
| SRAM / ROM | 512 KB SRAM / 384 KB ROM |
| Flash | 16 MB |
| PSRAM | 8 MB |
| Displej | 1,54″ LCD, kapacitní dotyk |
| Rozlišení | 240 × 240 px |
| Barvy | 262K |
| Řadič displeje | ST7789, SPI |
| Dotykový řadič | CST816, I2C |
| Bezdrátová komunikace | 2,4 GHz WiFi 802.11 b/g/n, Bluetooth 5 LE |
| IMU | QMI8658, 6osý akcelerometr + gyroskop |
| Audio | ES7210, ES8311, NS4150B, mikrofon a reproduktor |
| Úložiště | TF / microSD slot |
| Baterie | konektor pro 3,7 V lithiovou baterii, podpora nabíjení a vybíjení |
| Rozhraní | I2C, UART, USB, GPIO |
| USB | USB-C |
| Vývojové prostředí | Arduino IDE, ESP-IDF |
Rozložení desky
Na obrázku jsou označeny hlavní části desky ESP32-S3-Touch-LCD-1.54:
| Číslo | Popis | Číslo | Popis |
| 1 | ESP32-S3R8 – hlavní dvoujádrový procesor | 10 | tlačítko BOOT |
| 2 | 16 MB NOR Flash paměť | 11 | mikrofony MIC1 / MIC2 |
| 3 | NS4150B – audio výkonový zesilovač | 12 | TF / microSD slot |
| 4 | ES8311 – audio kodek | 13 | integrovaná WiFi / Bluetooth anténa |
| 5 | ES7210 – ADC pro mikrofony a potlačení ozvěny | 14 | MX1.25 konektor pro 3,7 V lithiovou baterii |
| 6 | obvod řízení nabíjení a vybíjení baterie | 15 | USB-C konektor |
| 7 | QMI8658 – 6osý IMU senzor | 16 | MX1.25 konektor pro reproduktor |
| 8 | PLUS – programovatelné uživatelské tlačítko | 17 | konektor 1,54″ LCD displeje |
| 9 | PWR – tlačítko napájení |
Dokumentace
Návody, příklady, schémata a vývojovou dokumentaci naleznete na: Waveshare ESP32-S3-Touch-LCD-1.54 Wiki.
