Popis

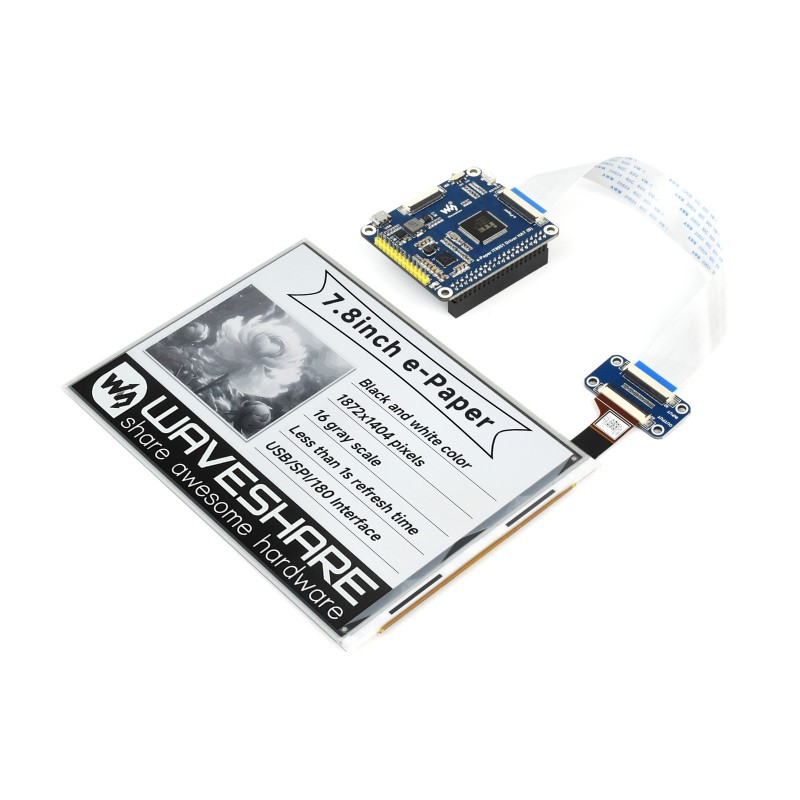

Waveshare 7,8″ e-Paper HAT je černobílý elektronický papír s vysokým rozlišením 1872 × 1404 px a podporou až 16 úrovní šedi. Součástí řešení je řídicí deska s čipem IT8951, která umožňuje snadnější ovládání displeje přes rozhraní USB, SPI nebo I80.
Displej využívá technologii e-Paper bez podsvícení, díky čemuž poskytuje obraz podobný klasickému papíru a má velmi nízkou spotřebu energie. Poslední zobrazený obsah zůstává na displeji i bez trvalého napájení. Modul podporuje také částečné obnovení obrazu a je vhodný například pro informační panely, čtečky, dashboardy, průmyslová zařízení nebo projekty s Raspberry Pi.
Hlavní vlastnosti
- 7,8″ černobílý e-Paper displej s vysokým rozlišením
- až 16 úrovní šedi (1 až 4 bity)
- integrovaný řadič IT8951
- podpora úplného i částečného obnovení obrazu
- rozhraní USB, SPI a I80

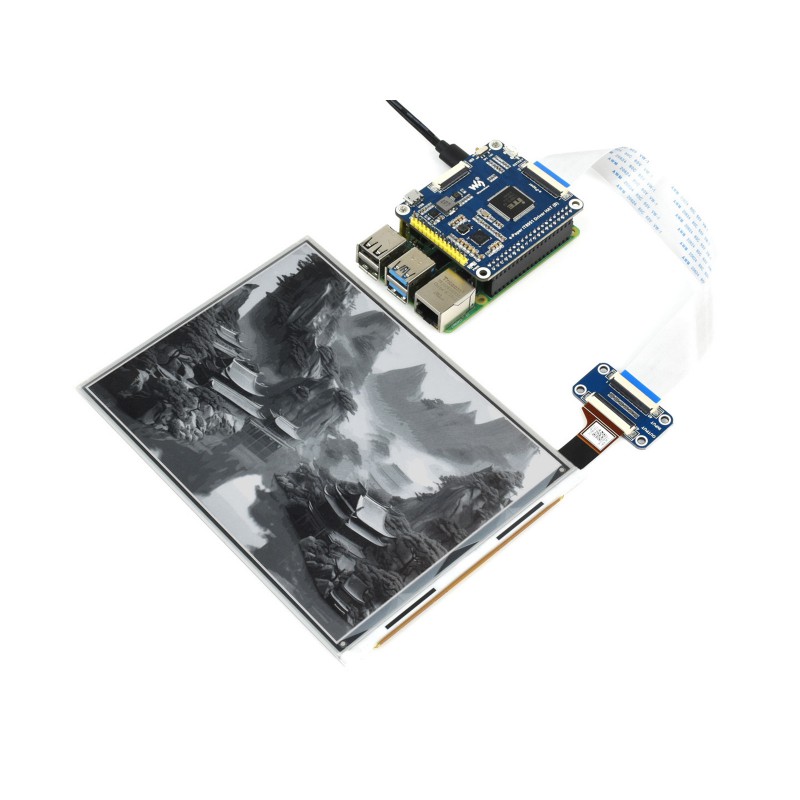

- standardní 40pinový GPIO konektor pro Raspberry Pi
- bez podsvícení – obraz využívá okolní světlo
- zachování posledního obrazu i bez napájení
- nízká spotřeba energie
- široký pozorovací úhel více než 170°
- dostupné ukázkové programy pro Raspberry Pi a STM32
Technické specifikace
| Typ displeje | e-Paper / E-Ink |
| Úhlopříčka | 7,8″ |
| Rozlišení | 1872 × 1404 px |
| Barvy | černá, bílá |
| Odstíny šedi | 2 až 16 (1 až 4 bity) |
| Řadič | IT8951 |
| Rozhraní | USB / SPI / I80 |
| Napájení | 5 V |
| Čas úplného obnovení | přibližně 450 ms |
| Částečné obnovení | podporováno |
| Typická spotřeba při obnovení | 1,2 W |
| Typická spotřeba v pohotovostním režimu | 0,1 W |
| Pozorovací úhel | > 170° |
| Aktivní zobrazovací plocha | 158,184 × 118,638 mm |
| Rozteč pixelů | 0,0845 × 0,0845 mm |
| Rozměry e-Paper panelu | 173,8 × 127,6 × 0,78 mm |
| Provozní teplota | 0 až 50 °C |

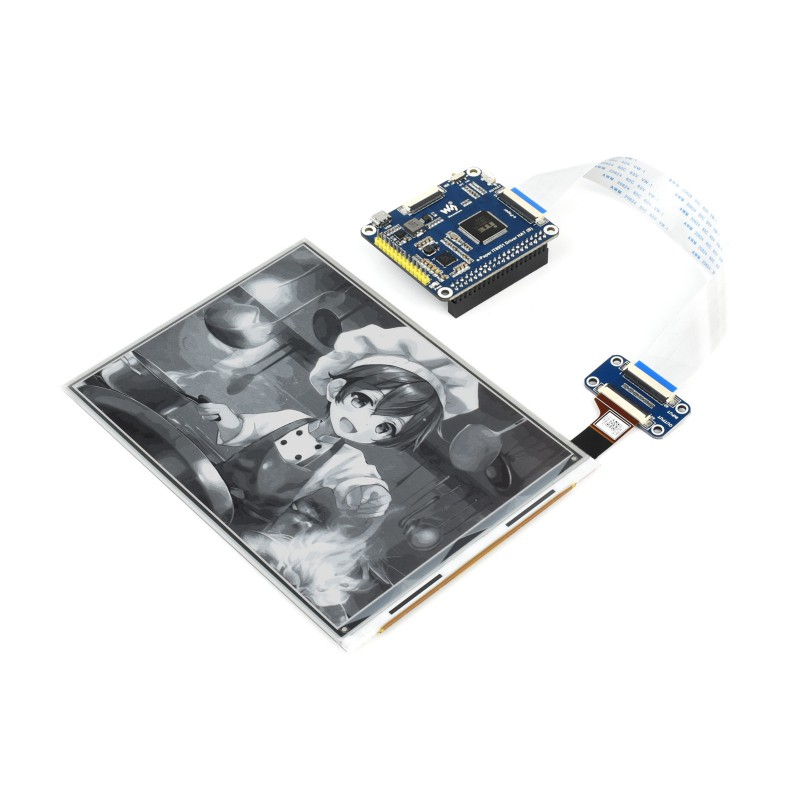

Možnosti připojení
Řídicí deska IT8951 nabízí více způsobů komunikace. Pro Raspberry Pi je možné využít 40pinový GPIO konektor a SPI. K dispozici je také USB a rychlé paralelní rozhraní I80, které je vhodné například pro výkonnější mikrokontrolérové platformy.
Možnosti použití
Displej je vhodný pro informační panely, elektronické čtečky, kalendáře, dashboardy, zobrazování grafů a údajů, průmyslové přístroje nebo další aplikace, u kterých se obsah nemění nepřetržitě a výhodou je vynikající čitelnost a nízká spotřeba energie.
Důležité upozornění
e-Paper panel a jeho flexibilní FPC kabel jsou citlivé na mechanické poškození. Všechny kabely doporučujeme zapojit ještě před připojením napájení. Zařízení nepodporuje připojování a odpojování displeje během provozu (hot-plug).
Obsah balení

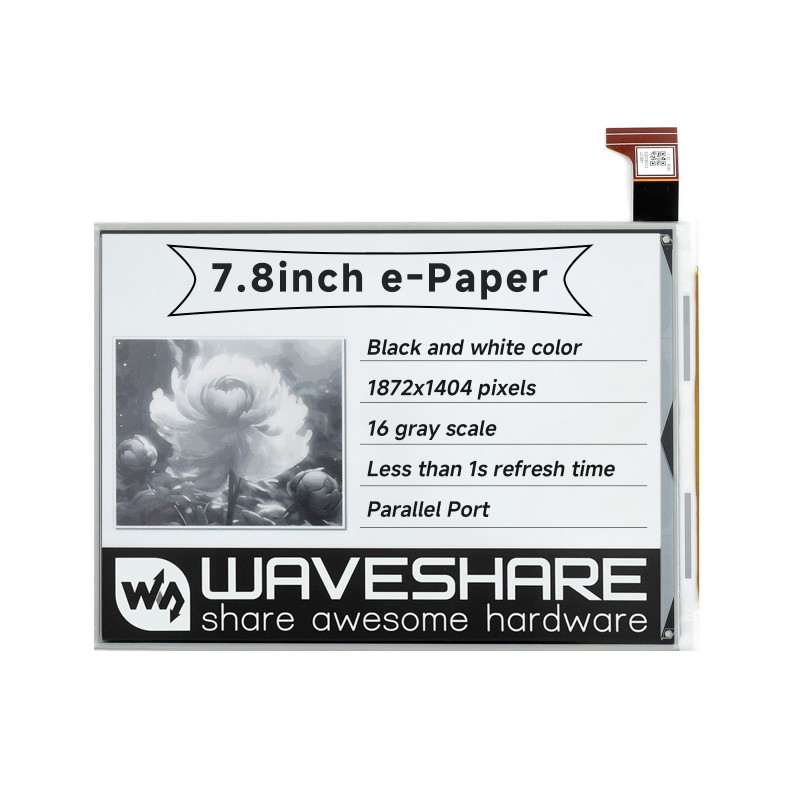

- 1× 7,8″ e-Paper displej

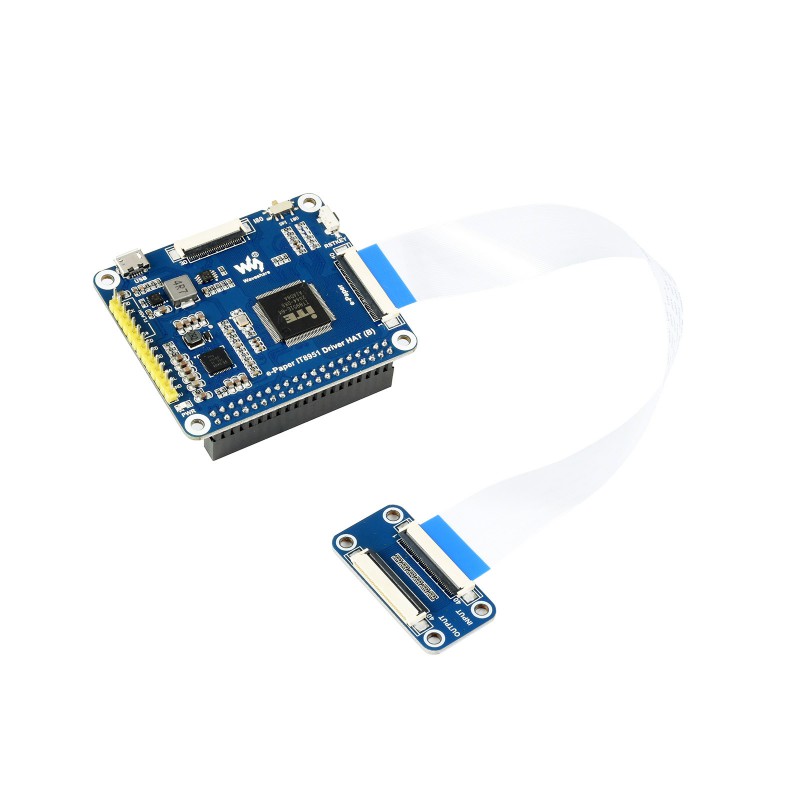

- 1× e-Paper IT8951 Driver HAT (B)
- 1× adaptér pro 7,8″ e-Paper
- 1× 40pinový FFC kabel
- 1× USB Type-A → micro USB kabel
- 1× PH2.0 8pinový kabel, 20 cm
- 1× sada šroubků pro Raspberry Pi (2 ks)
Postupy zapojení pro Raspberry Pi a STM32, ukázkové programy, schémata, datasheety a programovací příručky naleznete na Waveshare Wiki – 7.8inch e-Paper HAT.
