Popis

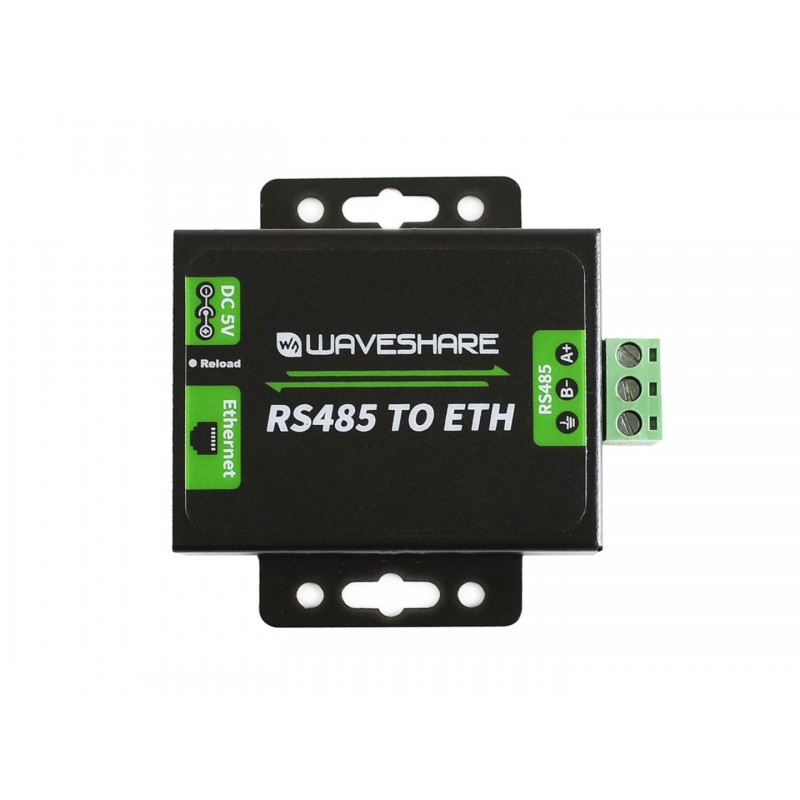

Waveshare RS485 TO ETH je převodník určený pro obousměrnou komunikaci mezi zařízeními s rozhraním RS485 a ethernetovou sítí. Umožňuje přenášet sériová data přes TCP/IP síť a konfigurovat zařízení prostřednictvím webového rozhraní.
Převodník podporuje více pracovních režimů včetně TCP Server, TCP Client, UDP Server, UDP Client a HTTPD Client. Je vhodný pro průmyslová zařízení, senzory, měřicí systémy a další aplikace využívající komunikaci RS485.
Hlavní vlastnosti
- obousměrný převod RS485 ↔ Ethernet
- webová konfigurace bez nutnosti programování
- podpora pracovních režimů TCP a UDP
- DHCP nebo statická IP adresa
- automatické opětovné připojení pomocí KeepAlive
- podpora vlastních heartbeat a registračních paketů
- možnost aktualizace firmwaru po síti
- ochrana rozhraní RS485 a Ethernet pro stabilnější provoz
Technické specifikace
| Ethernet | 10/100 Mb/s, Auto-MDI/MDIX |
| Ethernetový konektor | RJ45 |
| Síťové protokoly | IP, TCP, UDP, ARP, ICMP, DHCP, DNS, HTTPD Client |
| Pracovní režimy | TCP Server, TCP Client, UDP Server, UDP Client, HTTPD Client |

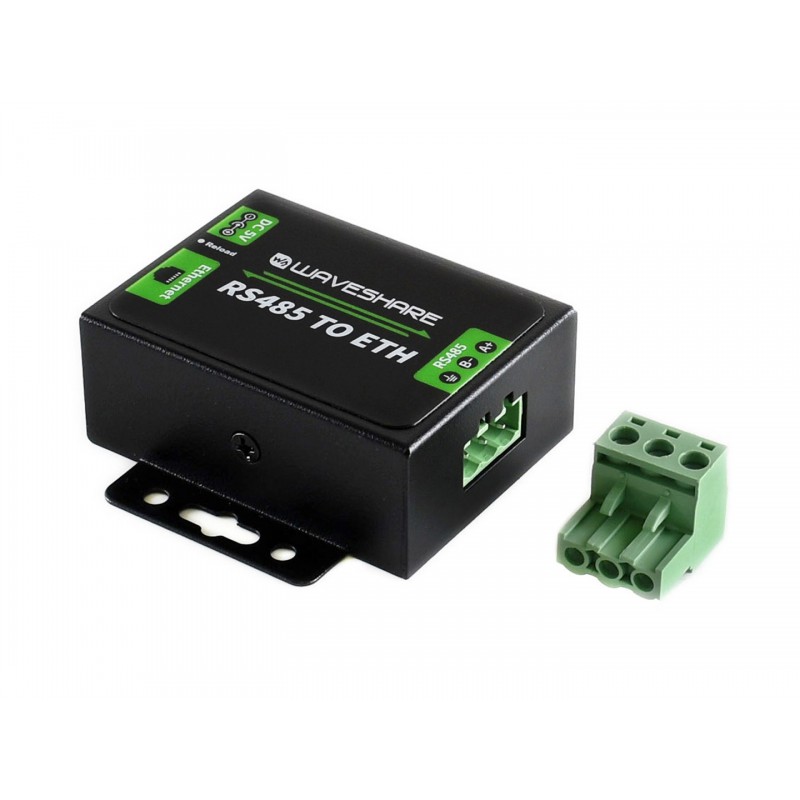

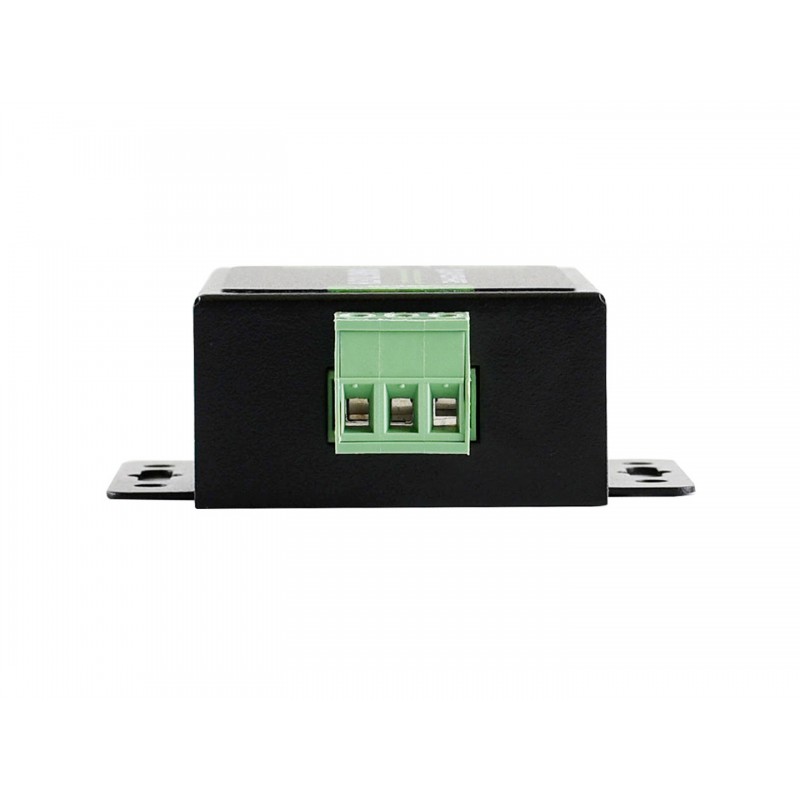

| Konektor RS485 | šroubovací svorkovnice A+, B-, GND |
| Rychlost RS485 | 600 b/s – 230,4 kb/s |
| Datové bity | 5 / 6 / 7 / 8 bitů |
| Stop bity | 1 / 2 |
| Parita | None, Odd, Even, Mark, Space |
| TX buffer | 6 KB |
| RX buffer Ethernet | 4 KB |
| Napájení | 5 – 7 V DC, doporučeno 5 V |
| Proud | cca 150 mA při 5 V |
| Spotřeba | < 1 W |
| Provozní teplota | -25 až 75 °C |
| Skladovací teplota | -40 až 105 °C |
Konfigurace
Zařízení lze nastavovat přes webové rozhraní, AT příkazy, sériový protokol nebo síťový konfigurační protokol. Podporováno je automatické získání IP adresy přes DHCP i ruční nastavení statické IP adresy.
Upozornění
Tento model nepodporuje Modbus TCP. Pokud potřebujete převodník s podporou Modbus TCP, RS232 i RS485, v nabídce máme také Waveshare RS232 RS485 TO POE ETH (B), který navíc podporuje PoE a elektrickou izolaci.
Obsah balení
- 1× převodník Waveshare RS485 TO ETH

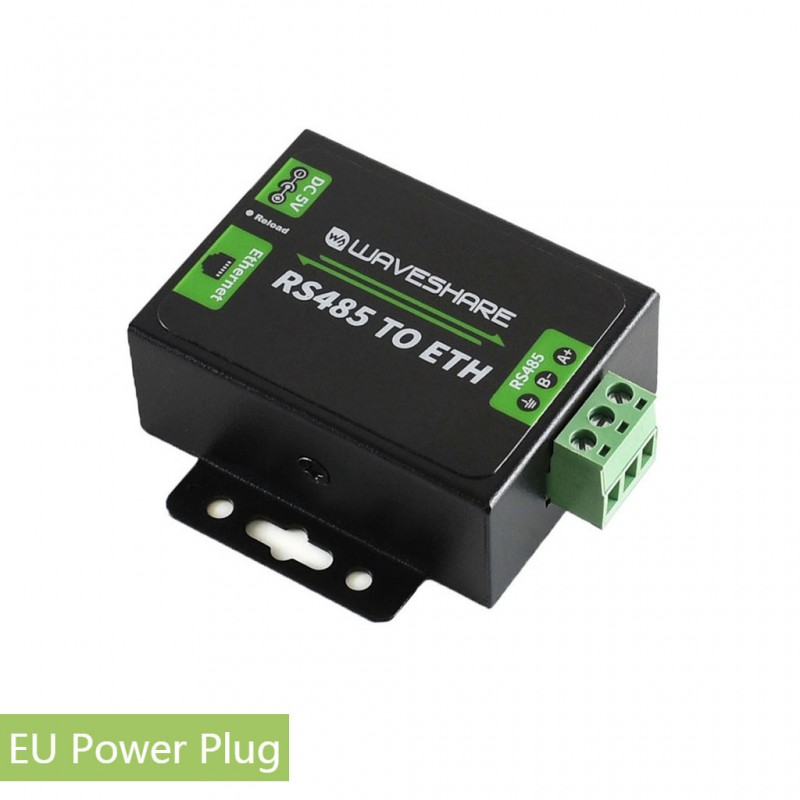

- 1× napájecí adaptér s EU koncovkou
Dokumentace
Návody na zapojení, konfiguraci sítě a nastavení pracovních režimů najdete na: Waveshare RS485 TO ETH Wiki.
