WiFi modul ESP8266

Popis

ESP8266 je modul s integrovaným TCP/IP protokolem který může nabídnout jakémukoli mikrokontroléru přístup k WiFi síti. Modul má v paměti naprogramovaný firmware obsahující AT příkazy, pomocí kterých lze ESP8266 ovládat. Firmware je dokonce možné aktualizovat, přičemž nabízí stejné možnosti jako mnohé WiFi shieldy.

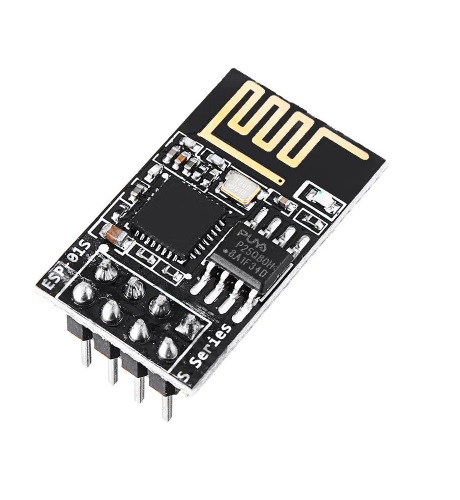

Z nabídky lze vybrat si ze dvou verzí: ESP01 a ESP01S. Obě jsou velmi podobné, rozdíl je hlavně v paměti FLASH, konkrétně odlišnosti jsou:
ESP01 – ESP01S
512kB – 1MB flash
Červená PWR LED – bez PWR LED
Modrá LED na TX – Modrá LED na GPIO2 (logická 0 = svítí)

ESP8266 má zabudovaný samostatný procesor a paměť, což modulu dovoluje být samostatnou jednotkou, která k fungování nepotřebuje připojení k Arduinu. V nabídce máme zařazený i USB adaptér a adaptér bez USB vstupu.

Upozornění! Modul nenapájejte 5V, jinak se může poškodit. Doporučené napětí je 3.3V.

Doporučujeme použít převodník logické úrovně, jelikož modul kvůli svému výkonu musí být napájen spolehlivějším zdrojem než 3.3V na Arduino UNO. Ve špičkách může modul potřebovat napájení až 300mA. Modul má umístěny piny tak, že se nedá připojit na nepájivé pole (breadboard), proto doporučujeme zakoupit i kablíky s ukončením typu Female (samice).

Doporučujeme dále prostudovat:
AT příkazy pro komunikaci s modulem
Detailní informace, datasheety a návrhy kódu

Specifikace:
Typ: ESP-01S nebo ESP-01 dle výběru
Pracovní napětí: 3.3 V
Integrovaná anténa
SDIO 2.0, SPI, UART
Integrovaný RF kalibrovač, balun, 24dBm PA, DCXO, a PMU
Integrovaný RISC procesor, vnitřní paměť
Modul lze ladit AT příkazy
QOS management (Qualita of Service)
I2S rozhraní
Nabízí zabezpečení WEP, TKIP, AES, a WAPI
Podporuje APSD pro VoIP aplikace
