Popis
Waveshare RS232 RS485 TO POE ETH (B) je průmyslový převodník mezi sériovými rozhraními RS232 / RS485 a sítí Ethernet. Umožňuje obousměrný transparentní přenos dat mezi sériovými zařízeními a TCP/IP sítí.
Modul má dva nezávislé sériové porty – 1× RS232 a 1× RS485, které mohou pracovat současně bez vzájemného rušení. Díky dvěma portům Ethernet je možné jeden port použít na komunikaci a druhý na kaskádování nebo připojení dalšího zařízení.

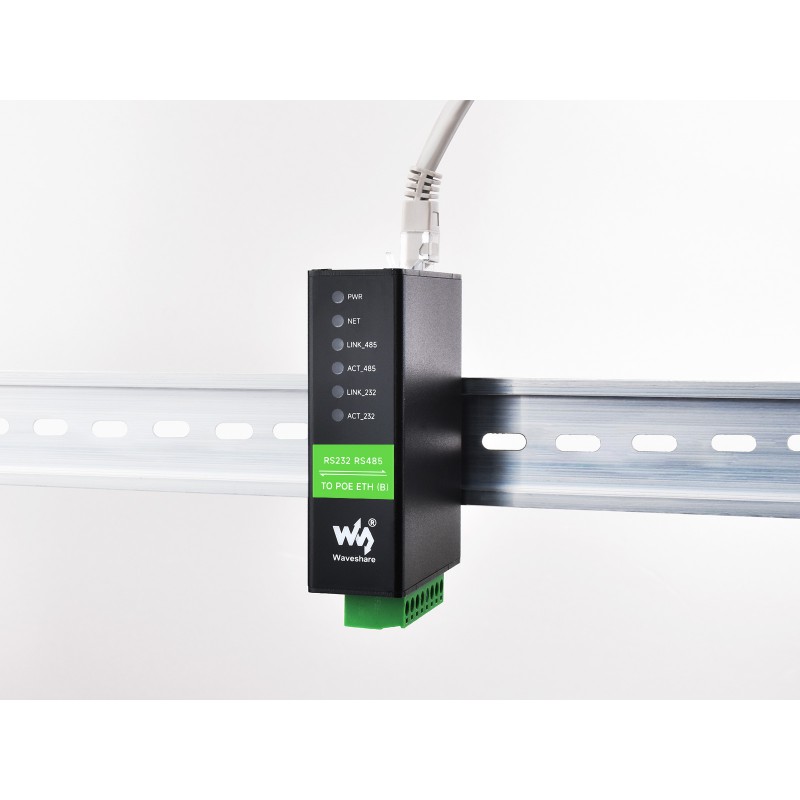

Tato verze podporuje napájení PoE podle standardu IEEE 802.3af. Modul je možné napájet také přes DC konektor nebo svorkovnici v rozsahu 6 – 40 V DC. Kovové provedení s podporou montáže na lištu je vhodné pro technické a průmyslové sestavy.
Hlavní vlastnosti
- průmyslový převodník RS232 / RS485 na Ethernet
- 1× port RS232 a 1× port RS485
- 2× port Ethernet RJ45
- napájení PoE podle IEEE 802.3af
- elektrická izolace napájení a signálu
- obousměrný transparentní přenos dat
- podpora sériového serveru, brány Modbus a brány MQTT
- podpora režimů TCP server, TCP client, UDP a UDP multicast
- možnost konfigurace prostřednictvím software nebo webového rozhraní
- kovový kryt s montáží na lištu
Technické specifikace
| Typ produktu | Sériový server / brána Modbus / brána MQTT |
| Základní funkce | Obousměrný transparentní přenos dat mezi RS232 / RS485 a Ethernetem |
| Sériové rozhraní | 1× izolovaný RS232, 1× izolovaný RS485 |
| Síťové rozhraní | 2× port Ethernet RJ45 |
| Ethernet | 10 / 100 Mbps auto-negotiation, ochrana proti přepětí 2 kV |
| PoE | IEEE 802.3af |
| Napájení | DC konektor, svorkovnice 6 – 40 V DC nebo port PoE |
| Ochrana izolací | Izolace napájení a signálu |
| Baudrate | 300 – 115200 bps |
| Parita | None, odd, even, mark, space |
| Datové bity | 5 – 9 bitů |
| Podporované protokoly | Ethernet, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS |
| Režimy komunikace | TCP server, TCP client, UDP, UDP multicast, VCOM |
| Konfigurace | Konfigurační software, webové rozhraní, knihovna pro správu zařízení |
| Provozní teplota | -40 °C až +85 °C |
| Vlhkost prostředí | 5 % – 95 % RH |
Komunikační možnosti
Převodník podporuje více režimů síťové komunikace, například TCP server, TCP client, UDP, UDP multicast a VCOM. Díky tomu ho je možné použít jako sériový server, bránu Modbus nebo bránu MQTT.
Porty RS232 a RS485
Modul obsahuje dva nezávislé sériové porty: RS232 a RS485. Oba porty mohou přijímat a odesílat data současně, takže jeden modul zvládne dva typy sériové komunikace.
PoE a napájení

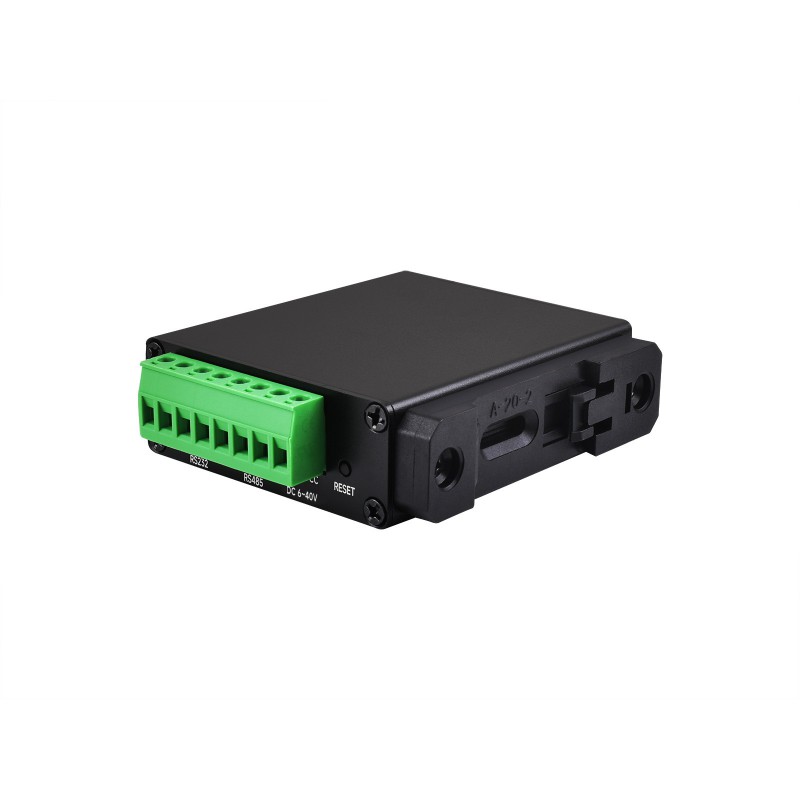

Tato verze podporuje napájení přes port Ethernet PoE. Pro napájení PoE je potřeba kompatibilní přepínač PoE nebo injektor PoE. Modul je také možné napájet přes DC konektor nebo svorkovnici v rozsahu 6 – 40 V DC.
Možné použití
- převod komunikace RS232 / RS485 do sítě Ethernet
- připojení sériových zařízení do TCP/IP sítě
- aplikace Modbus RTU / TCP
- IoT brána a sběr dat
- monitorování průmyslových zařízení a měřidel
- bezpečnostní a automatizační systémy
- modernizace stávajících sériových linek
Dokumentace
Dokumentaci, nastavení a příklady použití najdete na stránce výrobce: Waveshare RS232 RS485 TO POE ETH (B) Wiki
