Popis

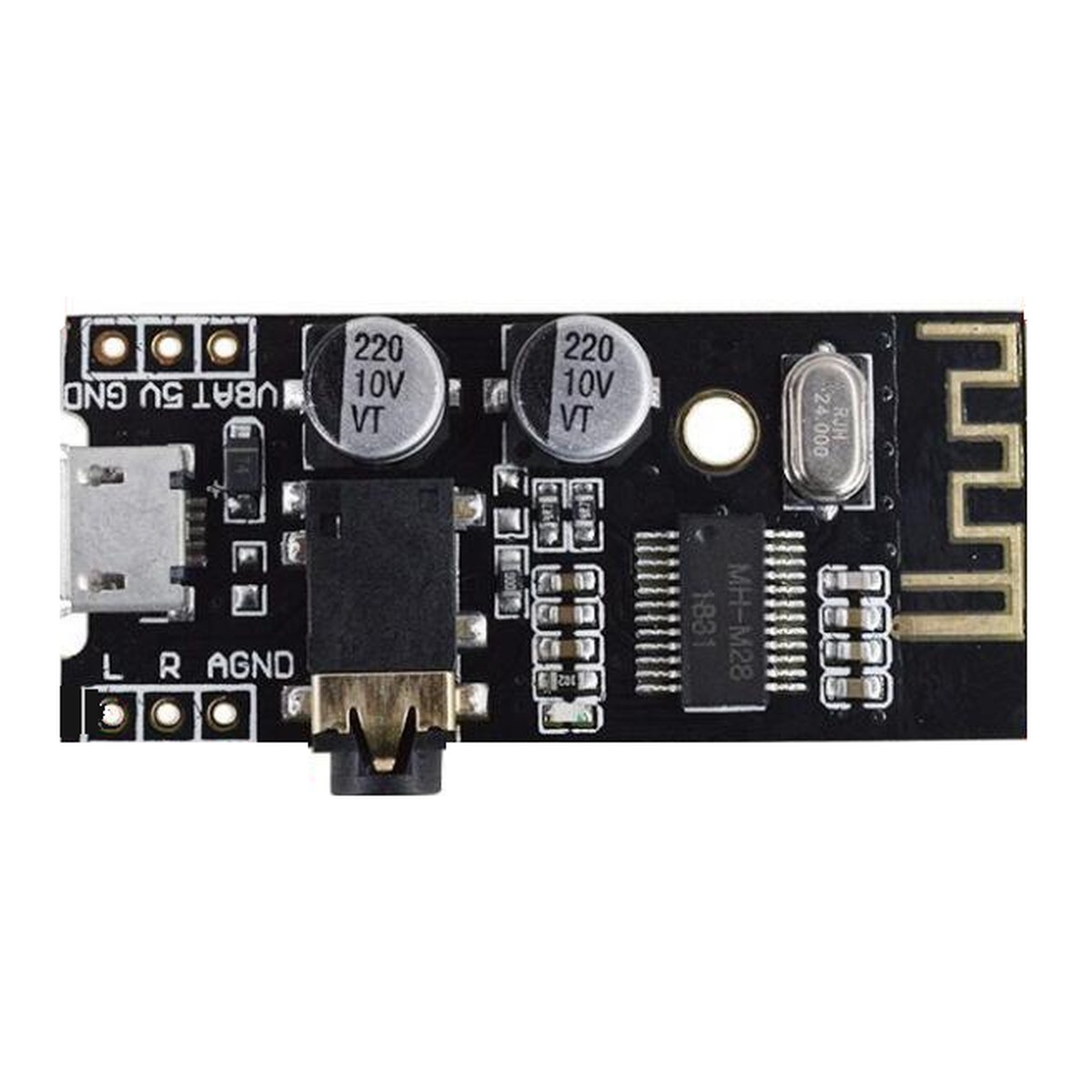

M28 (MH-M28) je malý Bluetooth 4.2 audio přijímač, který bezdrátově přijímá hudbu z mobilu, tabletu nebo počítače a posílá ji jako stereo linkový signál do 3,5mm jacku nebo na piny L, R, AGND. Hodí se pro přidání Bluetooth ke staré hi-fi věži, aktivním reproduktorům, autorádiu s AUX vstupem nebo k vlastnímu zesilovači. Přímo k němu připojíte i běžná sluchátka.
Modul nemá výkonový zesilovač – pasivní reproduktory k němu přímo nepřipojíte. Pro stavbu vlastního Bluetooth reproduktoru použijte DFRobot Bluetooth 4.2 Audio Receiver s dual zesilovačem 2×5 W (DFR0720), který reproduktory napájí přímo.
Napájí se 5 V přes micro USB (nabíječka, powerbanka, USB v autě) nebo z Li-ion článku 3,7 V připojeného na pin VBAT. Po zapnutí se v telefonu zobrazí jako MH-M28 a k naposledy spárovanému zařízení se připojuje automaticky.
Hlavní vlastnosti
- Bluetooth 4.2 s automatickým opětovným připojením
- Stereo výstup na 3,5mm jack a na piny L / R / AGND (rozteč 2,54 mm)
- Dekódování WAV, WMA, FLAC, APE a MP3
- Napájení 5 V (micro USB nebo pin 5V) nebo Li-ion 3,7–4,2 V (pin VBAT)
- Nízká spotřeba – 20 mA při připojení, 3 µA v hlubokém spánku
- Dosah až 20 m bez překážek a rušení
- Modrá LED: rychle bliká = čeká na spárování, svítí = připojeno, pomalu bliká = přehrává
Technické specifikace
| Model | MH-M28 (Bluetooth název „MH-M28“) |
| Verze Bluetooth | 4.2 |
| Bluetooth profily | HFP 1.7, A2DP 1.2, AVRCP 1.5, AVCTP 1.2, AVDTP 1.2 |
| Podporované formáty | WAV, WMA, FLAC, APE, MP3; stereo (2 kanály) |
| Napájecí napětí | 5 V (micro USB / pin 5V) nebo 3,7–4,2 V Li-ion (pin VBAT) |
| Odběr proudu | 5,5 mA (nespárovaný), 20 mA (připojený), 3 µA (hluboký spánek) |
| Audio výstup | 3,5mm stereo jack + piny L, R, AGND (linková úroveň / sluchátka) |
| Zesilovač pro reproduktory | ne |
| Dosah | max. 20 m |
| Citlivost | −87 dBm |
| Pracovní teplota | −40 až +85 °C |

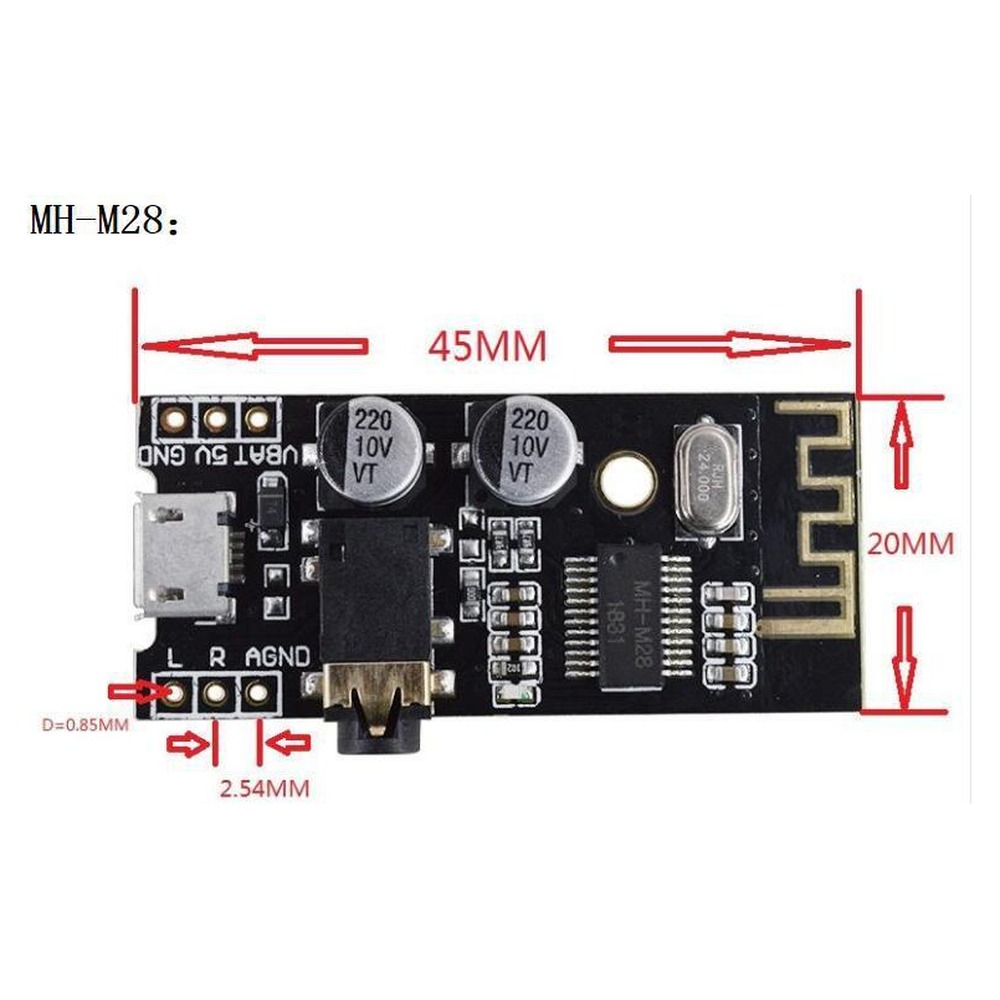

| Rozměry | 45 × 20 mm |
| Rozteč pinů | 2,54 mm (otvory ⌀ 0,85 mm) |
| Technické údaje | EN (PDF) |

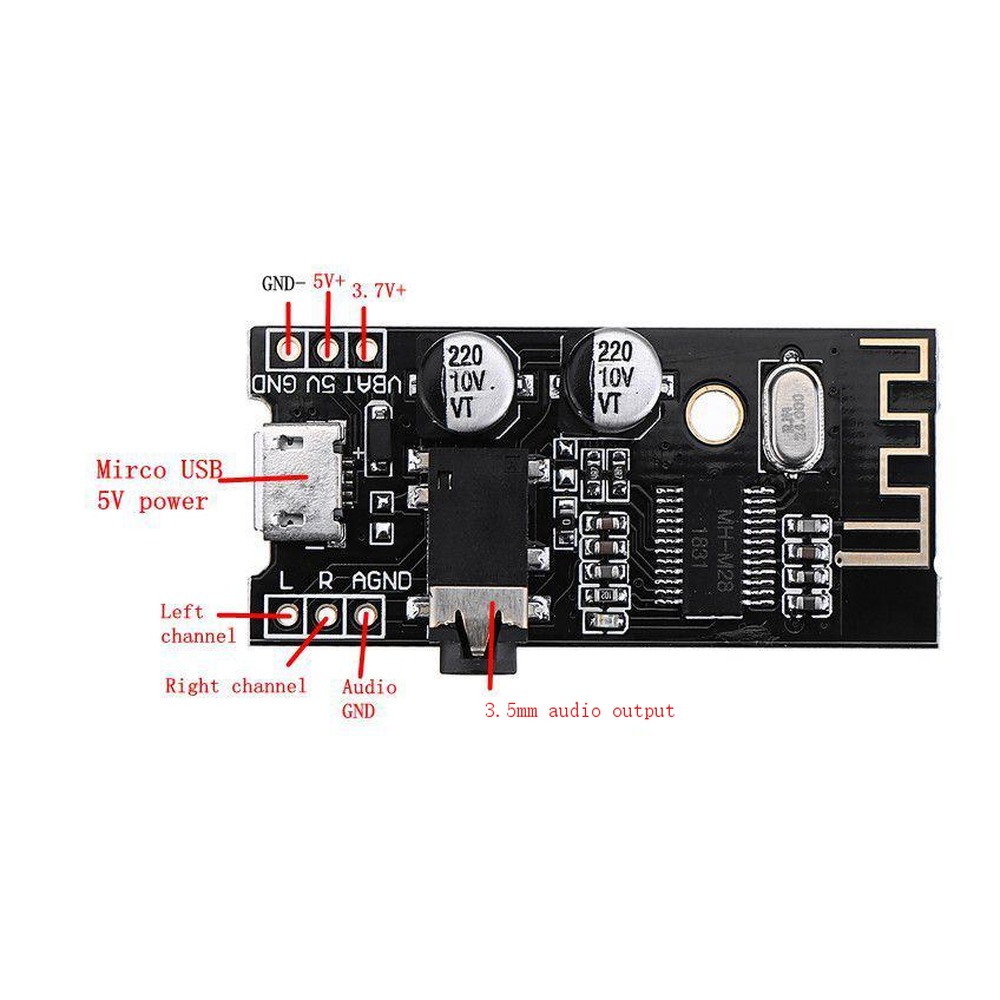

Zapojení pinů
| 5V | napájení +5 V |
| GND | zem napájení |
| VBAT | + Li-ion článku 3,7–4,2 V |
| L | výstup levého kanálu |
| R | výstup pravého kanálu |
| AGND | zem audio signálu |

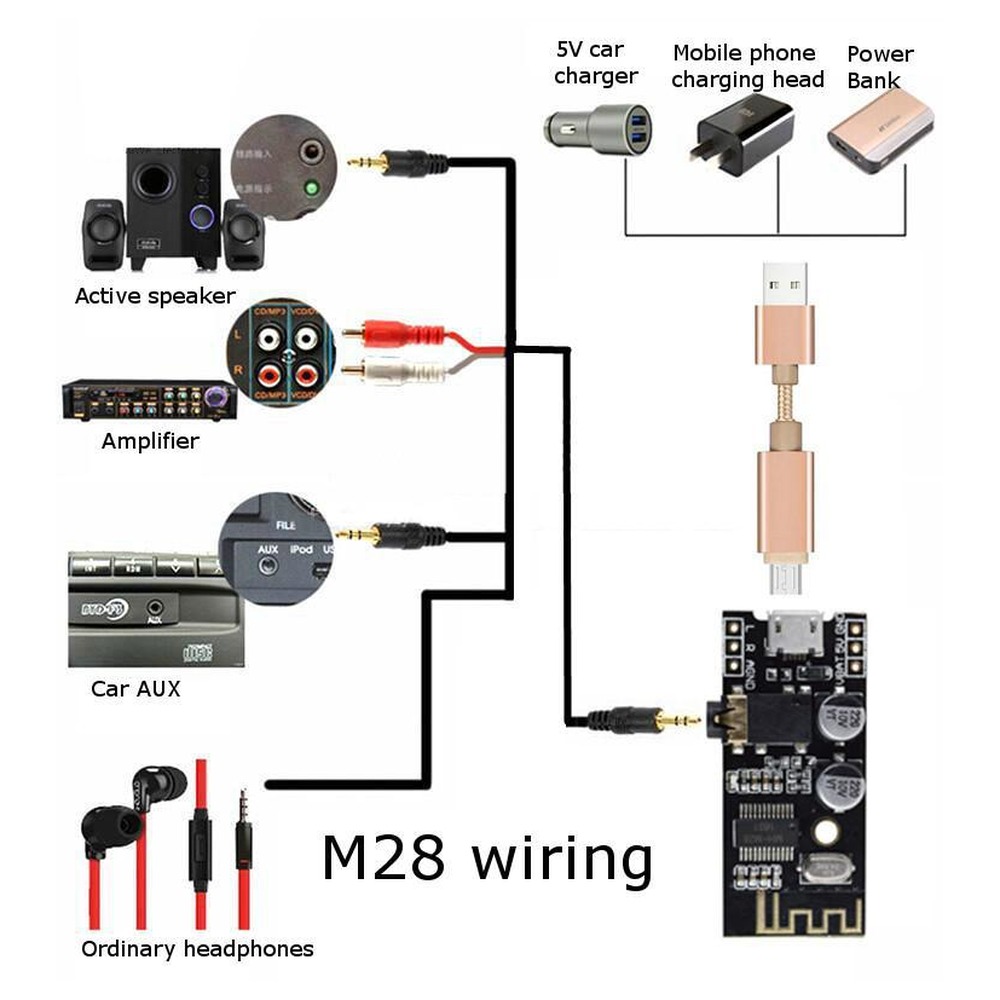

Použití
- Bluetooth pro starou hi-fi věž, zesilovač nebo aktivní reproduktory (AUX / cinch vstup)
- Bluetooth do auta s AUX vstupem
- bezdrátový příjem hudby do sluchátek
- zdroj zvuku pro vlastní zesilovač v DIY projektech

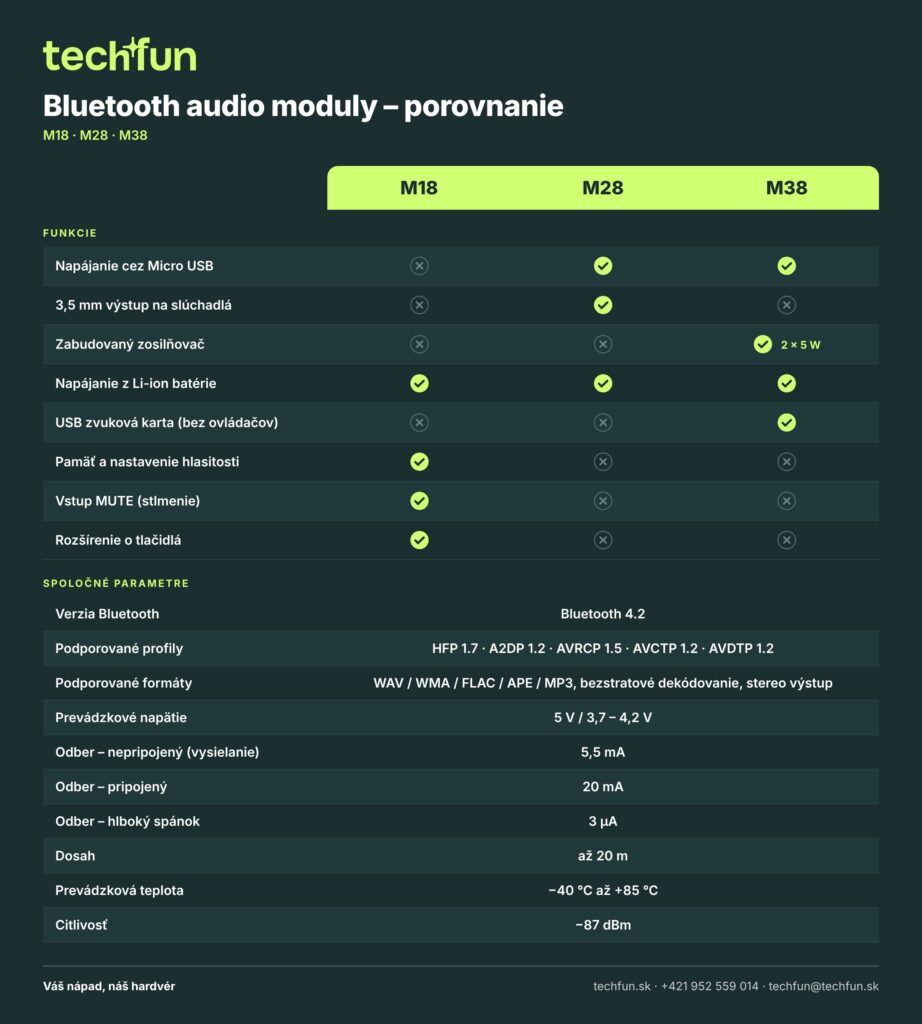

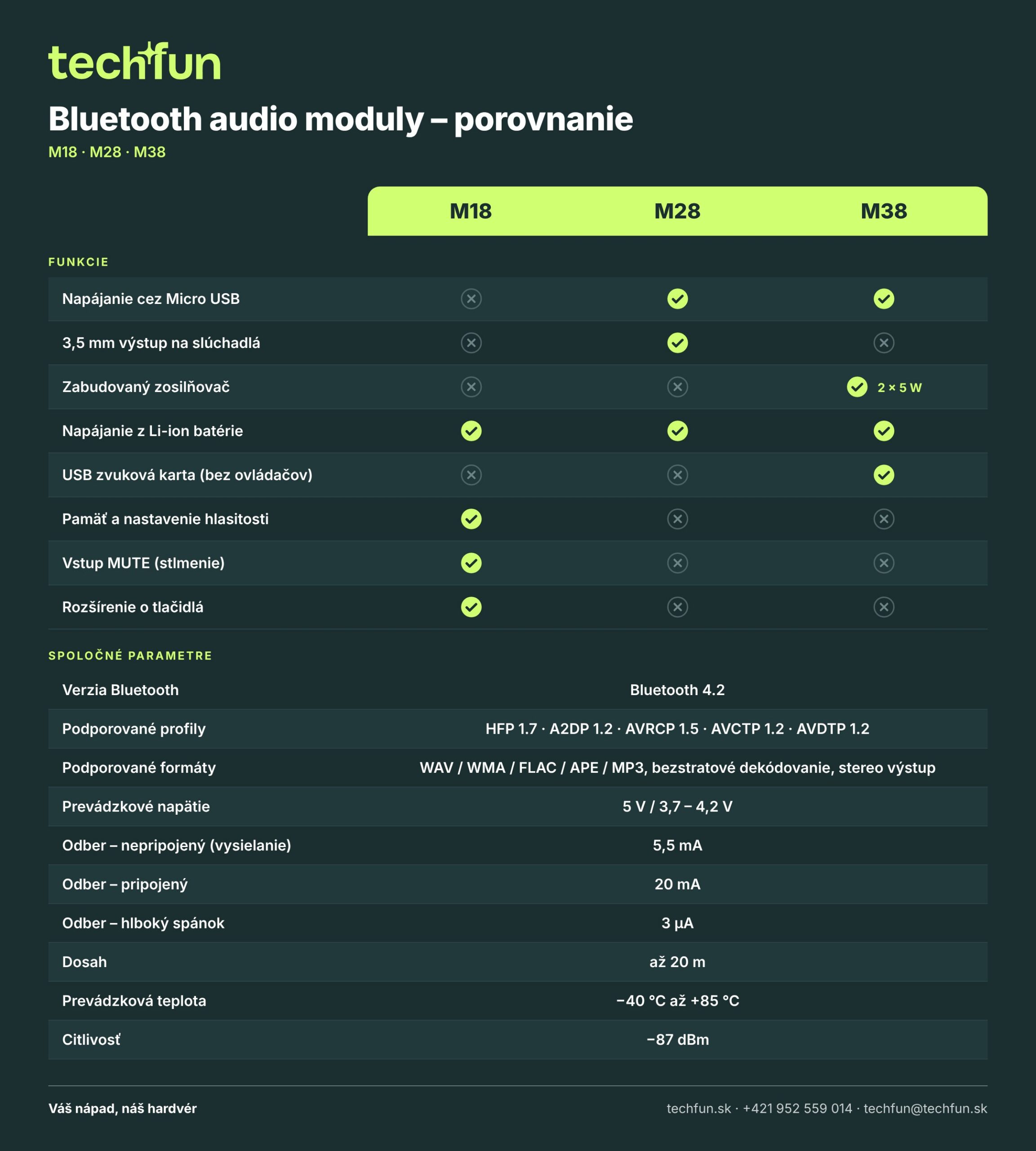

Porovnání Bluetooth modulů M18 / M28 / M38
M28 je verze bez zesilovače s 3,5mm jackem – pro sluchátka a zařízení, která již zesilovač mají. Pokud chcete přímo připojit pasivní reproduktory, vyberte verzi M38 se zesilovačem 2×5 W: DFRobot Bluetooth 4.2 Audio Receiver s dual zesilovačem 2×5 W (DFR0720).
Upozornění
- Modul nemá nabíjení ani ochranu Li-ion článku. Používejte pouze článek s ochrannou deskou (BMS) a nabíjejte ho samostatnou nabíječkou.
- Napájení 5 V a 3,7 V má samostatné piny: 5 V připojte na 5V a GND, Li-ion článek na VBAT a GND.
- Výstupy L a R nespojujte. Pro mono použijte pouze jeden kanál.
- Při šumu nebo brumu s výkonovým zesilovačem: použijte lineární zdroj nebo LC filtr / kondenzátor (alespoň 10 µF) na napájení, napájejte modul a zesilovač odděleně a audio zem (AGND) veďte krátkým a silnějším vodičem.
- Anténu držte dál od kovových předmětů a zdrojů rušení. Deska je bez krytu – nedotýkejte se součástek (statická elektřina).
Balení obsahuje
- 1× Bluetooth audio přijímač M28 (MH-M28)
