Popis
Waveshare ESP32-S3-DEV-KIT-N16R8-U je vývojová deska založená na modulu ESP32-S3-WROOM-1U-N16R8. Nabízí dvoujádrový procesor Xtensa LX7 s frekvencí až 240 MHz, 16 MB Flash, 8 MB PSRAM, WiFi 2,4 GHz a Bluetooth LE.
Verze s označením U používá modul s konektorem pro externí anténu, což je výhodné zejména při zabudování desky do krytu nebo v aplikacích, kde je potřeba přizpůsobit umístění antény.
Hlavní vlastnosti
- výkonná platforma ESP32-S3 pro IoT a embedded aplikace,
- WiFi 2,4 GHz a Bluetooth LE,
- 16 MB Flash a 8 MB PSRAM pro náročnější aplikace,
- externí anténa díky modulu ESP32-S3-WROOM-1U,
- USB-C s podporou programování přes USB i UART,
- bohaté GPIO a periferní rozhraní,
- podpora ESP-IDF, Arduino a MicroPython.
Technické parametry
| Modul | ESP32-S3-WROOM-1U-N16R8 |
| Procesor | Xtensa 32-bit LX7, 2 jádra |
| Maximální frekvence | 240 MHz |
| Interní SRAM | 512 KB |
| ROM | 384 KB |
| Paměť Flash | 16 MB |
| PSRAM | 8 MB |
| WiFi | 2,4 GHz, IEEE 802.11 b/g/n |
| Bluetooth | Bluetooth LE |
| Anténa | externí, přes anténní konektor modulu ESP32-S3-WROOM-1U |
| USB | USB Type-C |
| USB-UART | CH343 |
| USB HUB | CH334 |
| Logická úroveň GPIO | 3,3 V |
| Programování | ESP-IDF, Arduino, MicroPython a další prostředí |
USB a programování
Deska obsahuje čipy CH343 a CH334, díky čemuž je přes jeden USB-C konektor dostupné programování přes klasický USB-UART převodník i nativní USB rozhraní ESP32-S3.
Po připojení k počítači se mohou zobrazit dva COM porty. Jeden patří rozhraní CH343 USB-UART a druhý nativnímu USB/JTAG rozhraní ESP32-S3. Oba je možné použít při vývoji podle zvoleného způsobu programování.
Rozložení prvků na desce

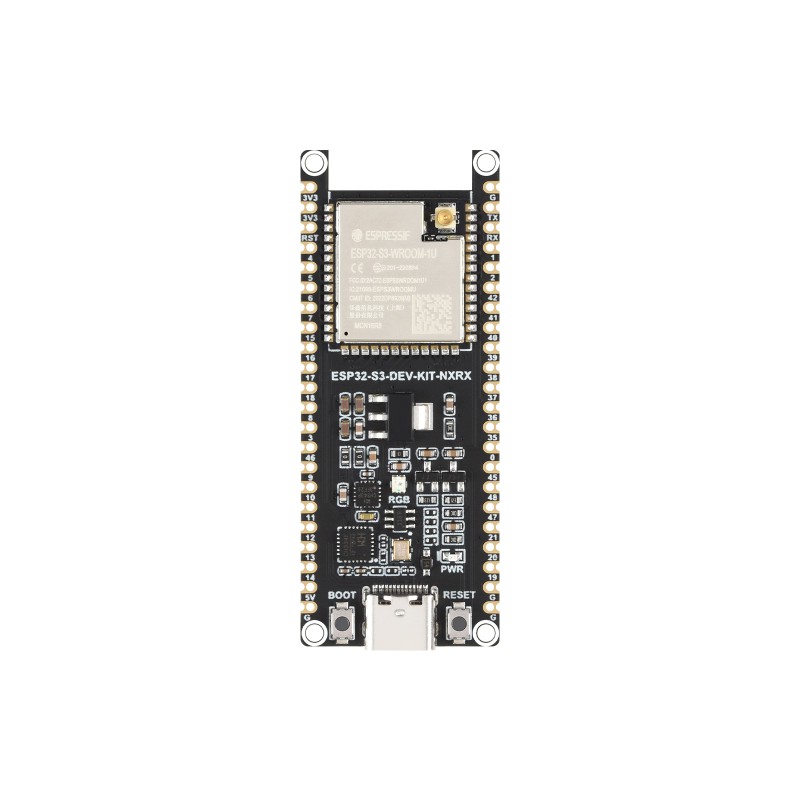

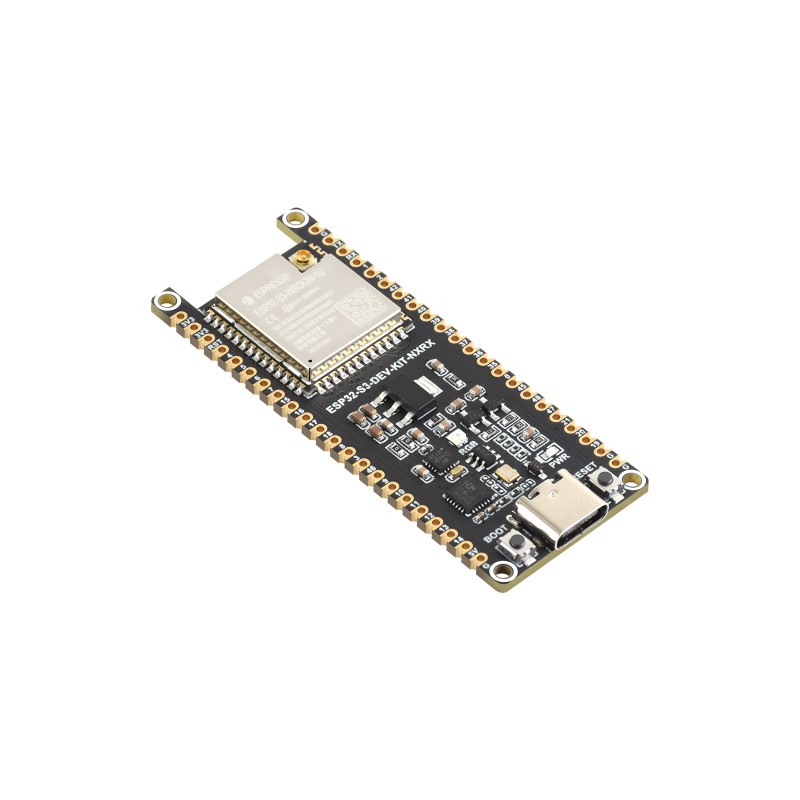

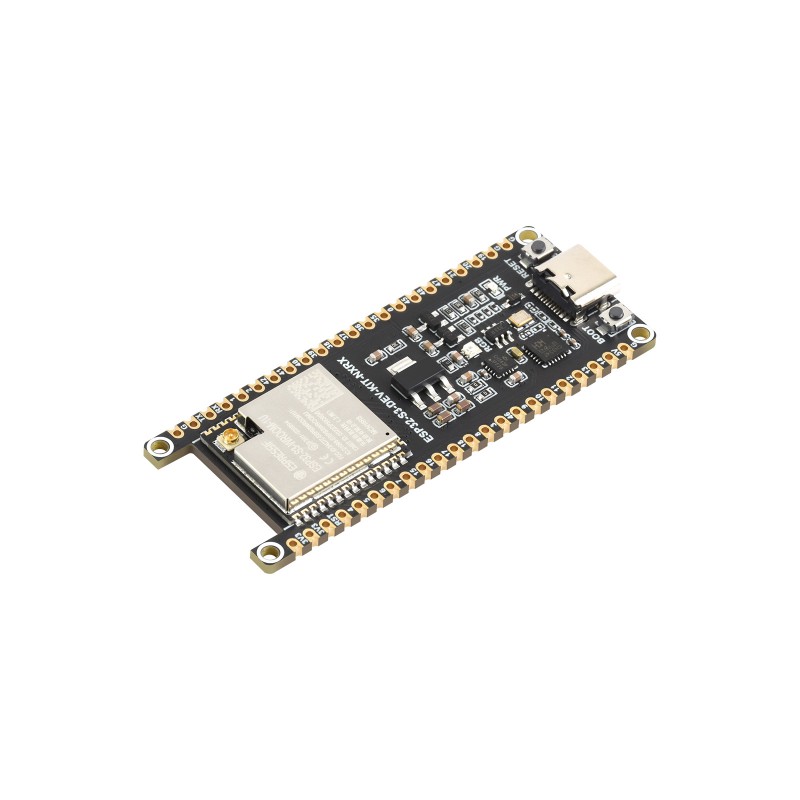

Na desce se nachází modul ESP32-S3-WROOM-1U, USB-C konektor, USB-UART převodník CH343, USB HUB CH334, RGB LED, napěťový regulátor, tlačítka BOOT a RESET a dvojice pinových lišt pro přístup ke GPIO.

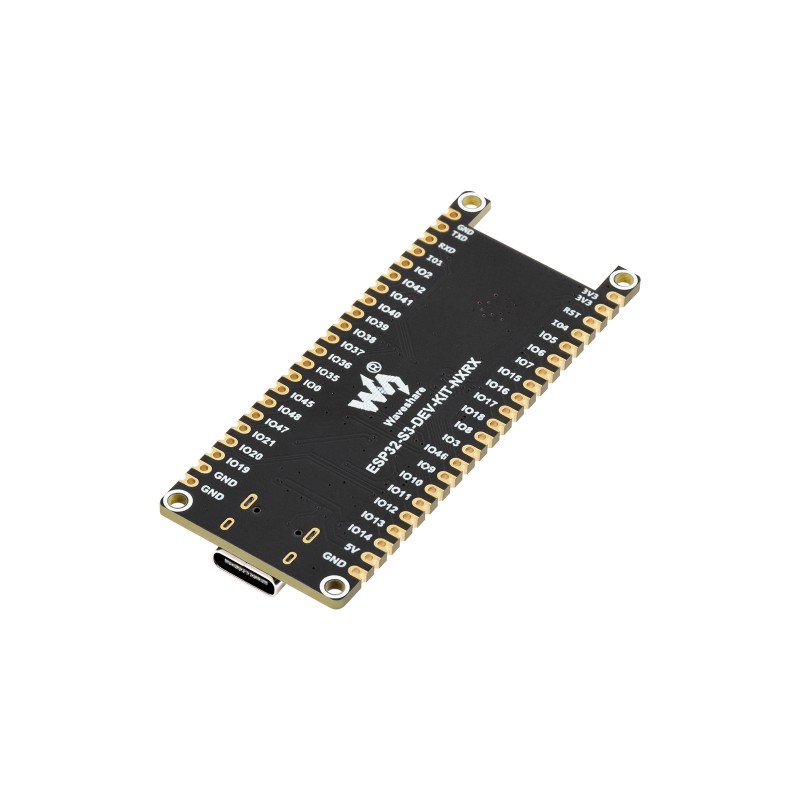

Pinout a rozhraní
Na pinových lištách jsou dostupné GPIO, napájecí piny a periferní funkce mikrokontroléru ESP32-S3. Podle konfigurace je možné využívat například UART, I²C, SPI, PWM, ADC, USB/JTAG a další funkce.
Při návrhu vlastního zapojení doporučujeme řídit se pinoutem a dokumentací výrobce, protože některé GPIO mohou mít speciální systémové nebo bootovací funkce.
WiFi, Bluetooth a externí anténa

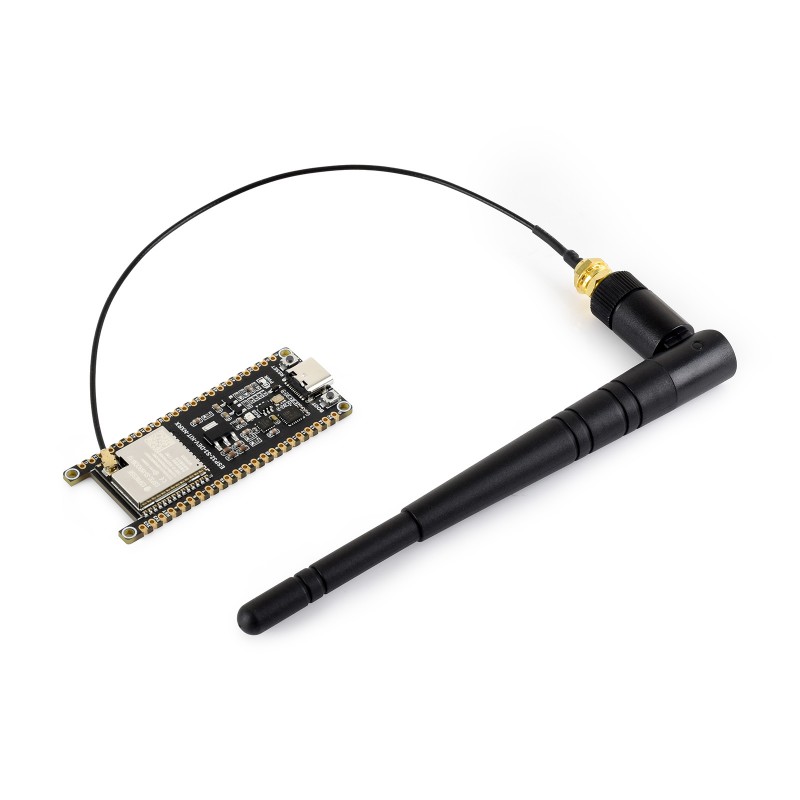

ESP32-S3 integruje bezdrátové připojení přes 2,4GHz WiFi a Bluetooth LE. Verze N16R8-U používá modul ESP32-S3-WROOM-1U s konektorem pro externí anténu, takže anténu lze umístit podle potřeb konkrétního zařízení.
Další verze ze stejné série
V nabídce najdete i další varianty Waveshare ESP32-S3-DEV-KIT. Liší se zejména kapacitou Flash a PSRAM a použitým typem antény.
| Model | Flash | PSRAM | Anténa |
| ESP32-S3-DEV-KIT-N16R8 | 16 MB | 8 MB | integrovaná |
| ESP32-S3-DEV-KIT-N16R8-U tento produkt | 16 MB | 8 MB | externí |
| ESP32-S3-DEV-KIT-N32R16V | 32 MB | 16 MB | integrovaná |
N16R8-U je vhodný, pokud potřebujete externí anténu nebo ji chcete umístit mimo kryt zařízení. Pokud preferujete integrovanou anténu, můžete zvolit N16R8 se stejnou kapacitou paměti nebo N32R16V s 32 MB Flash a 16 MB PSRAM.
Možnosti využití
- IoT zařízení a senzory,
- WiFi a Bluetooth projekty,
- chytrá domácnost a automatizace,
- webové a síťové aplikace,
- sběr a zpracování dat,
- řídicí jednotky a embedded systémy,
- projekty vyžadující větší Flash a PSRAM paměť,
- vývoj a výuka ESP32-S3.
Dokumentace
Pinout, schéma, návody na programování, ukázkové programy a další zdroje najdete na Wiki.
