Popis

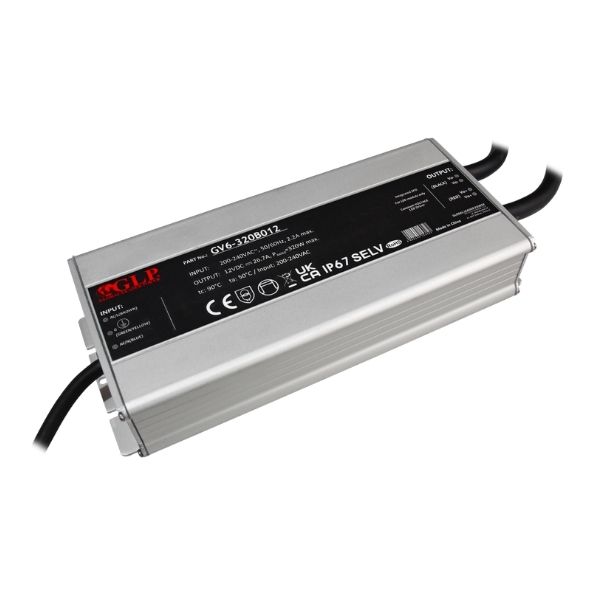

GLP GV6 je řada průmyslových spínaných napájecích zdrojů s konstantním výstupním napětím, určených pro LED osvětlení, automatizaci a další 12 V nebo 24 V DC aplikace. Zdroje jsou dostupné ve výkonech od 75 W do 320 W a díky kovovému pouzdru s krytím IP67 jsou vhodné i do náročnějšího prostředí.
Řada GV6 používá aktivní PFC, pracuje se vstupním napětím 176 – 264 V AC a je navržena na pasivní chladení přirozeným prouděním vzduchu. Zdroje jsou vybaveny ochrannami proti zkratu, nadproudu, přehřátí a podpětí na vstupu a zároveň nabízejí vysokou odolnost vůči přepěťovým impulsům.
Hlavní vlastnosti
- konstantní výstupní napětí 12 V nebo 24 V DC,
- výkony 75 W, 100 W, 150 W, 240 W a 320 W,
- kovové pouzdro s krytím IP67,
- aktivní korekce účiníku PFC,
- pasivní chladení bez ventilátoru,
- vysoká odolnost vůči přepěťovým impulsům,
- ochrany proti zkratu, nadproudu, přehřátí a podpětí na vstupu,
- vhodné pro vnitřní i venkovní aplikace.
Varianty 12 V
| Parametr | GV6-075B012 | GV6-100B012 | GV6-150B012 | GV6-320B012 |
|---|---|---|---|---|
| Výstupní napětí | 12 V DC | 12 V DC | 12 V DC | 12 V DC |
| Max. výstupní proud | 6,25 A | 8,3 A | 12,5 A | 26,7 A |
| Max. výkon | 75 W | 100 W | 150 W | 320 W |
| Rozměry (D × Š × V) | přibližně 136 × 67,2 × 37 mm | 147,5 × 67,2 × 37 mm | 162,5 × 67,2 × 37 mm | 224,5 × 96,8 × 41,8 mm |
| Dokumentace | Datasheet Specifikace | Datasheet Specifikace | Datasheet Specifikace | Datasheet Specifikace |
Varianty 24 V
| Parametr | GV6-075B024 | GV6-100B024 | GV6-150B024 | GV6-240B024 | GV6-320B024 |
|---|---|---|---|---|---|
| Výstupní napětí | 24 V DC | 24 V DC | 24 V DC | 24 V DC | 24 V DC |
| Max. výstupní proud | 3,1 A | 4,2 A | 6,3 A | 10 A | 13,4 A |
| Max. výkon | 75 W | 100 W | 150 W | 240 W | 320 W |
| Rozměry (D × Š × V) | přibližně 136 × 67,2 × 37 mm | 147,5 × 67,2 × 37 mm | 162,5 × 67,2 × 37 mm | 193,5 × 67,2 × 37 mm | 224,5 × 96,8 × 41,8 mm |
| Dokumentace | Datasheet Specifikace | Datasheet Specifikace | Datasheet Specifikace | Datasheet Specifikace | Datasheet Specifikace |
Společné technické parametry
| Výrobce | GLP |
| Řada | GV6 |
| Typ zdroje | spínaný zdroj / LED driver s konstantním napětím (CV) |
| Vstupní napětí | 176 – 264 V AC |
| Vstupní frekvence | 47 – 63 Hz |
| PFC | ano, aktivní |
| Třída ochrany | I |
| Krytí | IP67 |
| Chladení | pasivní, přirozeným prouděním vzduchu |
| Stmívání | ne |
| Programovatelný výstup | ne |
| Montáž | povrchová |
| Odolnost vůči přepětí | 6 kV mezi vodiči / 10 kV vodič – zem |
| Ochrany | proti zkratu, nadproudu, přehřátí a podpětí na vstupu |
Krytí IP67
Kovové pouzdro s krytím IP67 umožňuje použití zdroje v suchém, vlhkém i mokrém prostředí. Řada GV6 je proto vhodná i pro venkovní LED osvětlení, reklamní systémy, technické instalace a další aplikace, kde je potřebná zvýšená ochrana proti prachu a vodě.
Aktivní PFC a přepěťová odolnost
Zdroje GV6 jsou vybaveny aktivní korekcí účiníku PFC. Konstrukce zároveň poskytuje vysokou odolnost vůči krátkodobým přepěťovým impulsům – až 6 kV v diferenciálním režimu a 10 kV v společném režimu.
Použití
- LED pásky a LED osvětlení s konstantním napětím,
- venkovní a krajinné osvětlení,
- reklamní a světelné systémy,
- průmyslová a domácí automatizace,
- řídící a monitorovací systémy,
- další 12 V nebo 24 V DC zařízení.
Upozornění: Při výběru zdroje zkontrolujte požadované výstupní napětí a maximální příkon nebo proud napájeného zařízení. Doporučujeme ponechat přiměřenou výkonovou rezervu.
