Popis

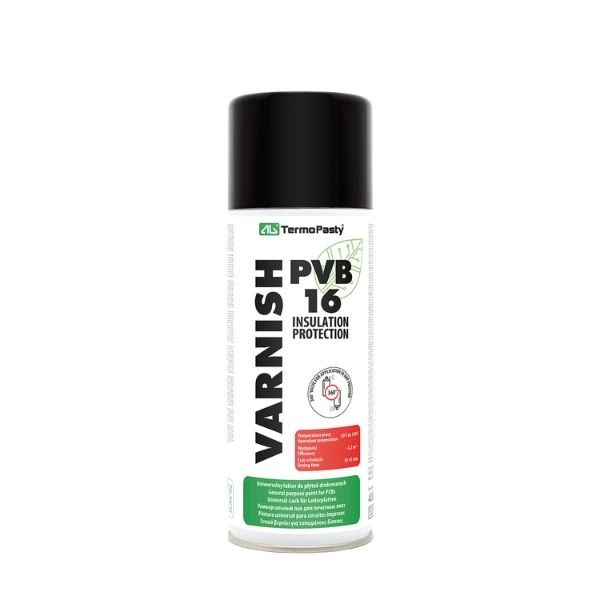

AG TermoPasty PVB 16 je rychleschnoucí ochranný a izolační lak ve spreji, určený k ochraně desek plošných spojů (DPS) a elektronických součástek. Po zaschnutí vytváří průhlednou ochrannou vrstvu, která chrání elektroniku před vlhkostí, oxidací, korozí, prachem a chemickými nečistotami.
Lak má dobré elektroizolační vlastnosti a pomáhá omezovat vznik plazivých proudů, zkratů a elektrických výbojů. Schne přibližně 10–15 minut a umožňuje pájení přímo přes ochrannou vrstvu bez nutnosti jejího předchozího odstranění. Sprej je vybaven ventilem 360° pro aplikaci i na těžko přístupných místech.
Hlavní vlastnosti
- ochrana DPS před vlhkostí, oxidací a korozí
- průhledná elektroizolační vrstva na bázi PVB
- pomáhá omezovat plazivé proudy a vznik zkratů
- odolnost vůči prachu a chemickým nečistotám
- rychlé schnutí za 10–15 minut
- možnost pájení přímo přes zaschlý lak
- pracovní teplota ochranné vrstvy od −50 do +150 °C
- ventil 360° pro aplikaci v různých polohách
Použití
- ochrana osazených i neosazených desek plošných spojů
- ochrana elektronických modulů před vlhkostí a korozí
- elektrická izolace vinutí transformátorů a elektromotorů
- ochrana kabelů, vodičů a elektromechanických součástek
- automobilová elektronika a řídicí systémy
- elektronická zařízení pracující v náročnějších podmínkách
- servis, výroba a údržba elektroniky
Upozornění: Lak zvyšuje odolnost elektroniky vůči vlhkosti a nečistotám, ale nezajišťuje úplnou vodotěsnost ani hermetické uzavření zařízení.
Technické parametry
| Typ | PVB 16, ochranný a izolační lak na DPS |
| Vzhled před aplikací | kalná kapalina |
| Vzhled po zaschnutí | průhledná bezbarvá vrstva |
| Zápach | charakteristický |
| Hustota při 20 °C | cca 0,80 g/cm³ |
| Viskozita při 20 °C | cca 21 cP |
| Doba schnutí | 10–15 minut |
| Pracovní teplota vrstvy | −50 až +150 °C |
| Teplota aplikace dle TDS | −40 až +60 °C |
| Objemová rezistivita | cca 4,0 × 10¹⁴ Ω·m |
| Povrchová rezistivita | cca 3,1 × 10¹⁴ Ω |
| Elektrická pevnost | cca 92 kV/mm |
| Vydatnost | přibližně 3,2 m² |
| Způsob aplikace | sprej s ventilem 360° |
| Balení | aerosol 400 ml |
| Trvanlivost | 3 roky |
Testování: Ochranný lak byl dle výrobce testován podle norem IPC-CC-830B, IPC-TM-650, PN-88/E-04405 a PN-EN 60243-1/-2.
Návod k použití
- Elektronické zařízení vypněte a odpojte od napájení.
- Povrch desky plošných spojů důkladně očistěte, odmastěte a nechte zcela vyschnout.
- Před aplikací zakryjte konektory, kontaktní plochy, spínače a další části, které nemají být lakovány.
- Sprej nanášejte rovnoměrnými pohyby v tenké vrstvě na požadovaný povrch.
- Nechte schnout přibližně 10–15 minut. Při silnější vrstvě může být potřeba delší čas.
- Před zapnutím zařízení zkontrolujte, zda je lak zcela suchý a rozpouštědla se odpařila.
Poznámka: V případě potřeby lze nanést další vrstvu laku. Při následných opravách je možné pájet přímo přes zaschlou ochrannou vrstvu. Pájení provádějte až po úplném odpaření hořlavých rozpouštědel.
Skladování a bezpečnost
Skladujte na chladném, suchém a dobře větraném místě, mimo přímé sluneční záření, zdroje tepla, jisker a otevřeného ohně. Nevystavujte teplotám nad 50 °C. Nádobu nepropichujte ani nespalujte, a to ani po spotřebování obsahu.
Nebezpečí:
H222: Extrémně hořlavý aerosol.
H229: Nádoba je pod tlakem: Při zahřátí se může roztrhnout.
H318: Způsobuje vážné poškození očí.
H336: Může způsobit ospalost nebo závratě.
Přípravek obsahuje aceton a butan-1-ol. Při práci používejte ochranné rukavice, ochranné brýle a vhodný ochranný oděv. Zajistěte dostatečné větrání a nevdechujte aerosol ani výpary.
Nestříkejte do otevřeného ohně, na horké povrchy ani do blízkosti elektrických jisker. Při zasažení očí je okamžitě opatrně vyplachujte vodou několik minut, odstraňte kontaktní čočky, pokud je to možné, pokračujte ve vyplachování a ihned kontaktujte toxikologické informační středisko nebo lékaře.
Výrobce uvádí určení pro profesionální použití. Uchovávejte mimo dosah dětí a před použitím si přečtěte bezpečnostní list.
Související produkty
K očištění povrchu DPS před nanášením laku můžete použít izopropylalkohol (IPA) 99,9 %. Před aplikací ochranné vrstvy musí být povrch zcela suchý.
Dokumentace
Podrobné technické parametry, výsledky zkoušek a informace o bezpečném používání laku PVB 16 naleznete v technickém listu (TDS) a bezpečnostním listu pro aerosol (SDS) výrobce.
