Popis

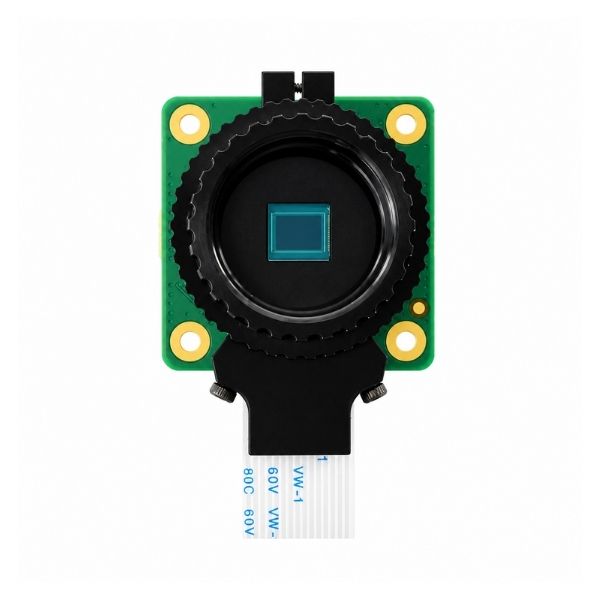

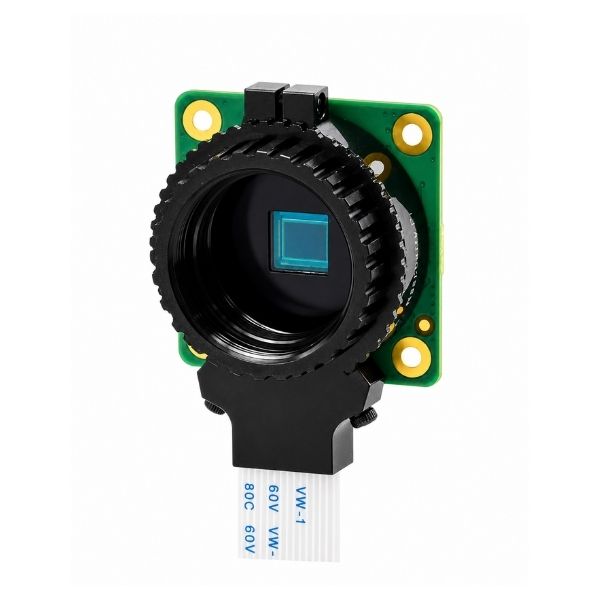

Raspberry Pi High Quality Camera je kamerový modul určený pro projekty, při kterých je důležitá vysoká kvalita obrazu a možnost výběru vlastní optiky. Používá obrazový senzor Sony IMX477R a podporuje vyměnitelné objektivy typu C-mount a CS-mount.
Díky možnosti výběru objektivu je možné kameru přizpůsobit konkrétní aplikaci – od širokouhlého monitorování přes snímání vzdálených objektů až po makro a mikroskopické projekty.
Objektiv není součástí balení a vybírá se samostatně podle požadovaného zorného pole a pracovní vzdálenosti.
Hlavní vlastnosti
- možnost použití vyměnitelných C-mount a CS-mount objektivů,
- nastavitelné zadní ohnisko pro přesné zaostření použité optiky,
- integrovaný IR-cut filtr pro přirozené podání barev,
- CSI rozhraní pro připojení k Raspberry Pi,
- závit 1/4″-20 pro upevnění na stativ nebo držák,
- vhodná pro fotografování, monitoring, strojové vidění a další kamerové projekty.
Technické parametry
| Senzor | Sony IMX477R |
| Rozlišení | 12,3 Mpx |
| Maximální rozlišení obrazu | 4056 × 3040 px |
| Velikost senzoru | 7,9 mm diagonálně |
| Velikost pixelu | 1,55 × 1,55 µm |
| Výstupní formát | RAW12 / RAW10 / RAW8 / COMP8 |
| Upevnění objektivu | C-mount / CS-mount |
| Nastavení zadního ohniska | 12,5 – 22,4 mm |
| IR filtr | integrovaný IR-cut filtr |
| Rozhraní | CSI |
| Závit pro stativ | 1/4″-20 |
| Rozměry modulu | 38 × 38 mm |

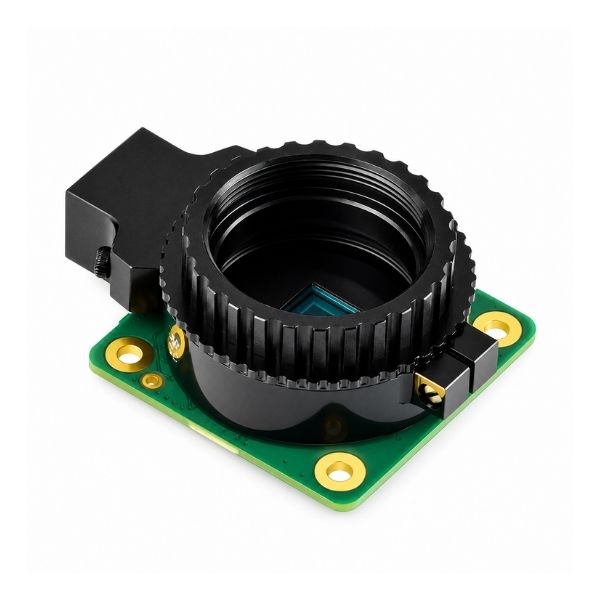

C-mount a CS-mount objektivy
Raspberry Pi HQ Camera umožňuje používat vyměnitelné objektivy s upevněním C-mount nebo CS-mount. Díky tomu je možné zvolit optiku podle požadovaného zorného pole, pracovní vzdálenosti nebo míry přiblížení.
Při CS-mount objektivech se objektiv montuje přímo na kameru. Při použití C-mount objektivu je potřebný C-CS adaptér.
Kompatibilní objektivy z naší nabídky
Pro Raspberry Pi HQ Camera nabízíme několik kompatibilních objektivů od širokouhlého snímání až po teleobjektivy a mikroskopické aplikace.
| Objektiv | Upevnění | Vhodný zejména na |
| Waveshare 6 mm širokouhlý objektiv | CS-mount | široký záběr, robotika, interiéry a monitoring |
| Waveshare 16 mm teleobjektiv | C-mount | vzdálenější objekty a užší záběr |
| Waveshare 35 mm teleobjektiv | C-mount | větší přiblížení a detail vzdálených objektů |
| Waveshare 8–50 mm zoom objektiv | C-mount | nastavitelné přiblížení a flexibilní záběr |
| Waveshare 100X mikroskopický objektiv | C/CS-mount | detailní a mikroskopické snímání |

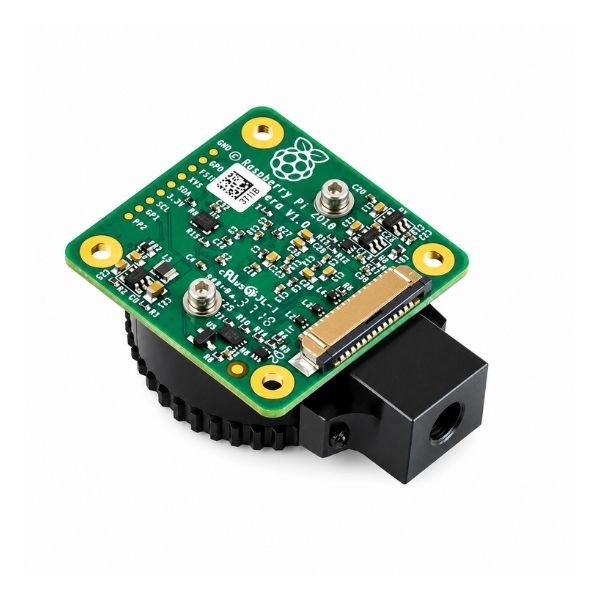

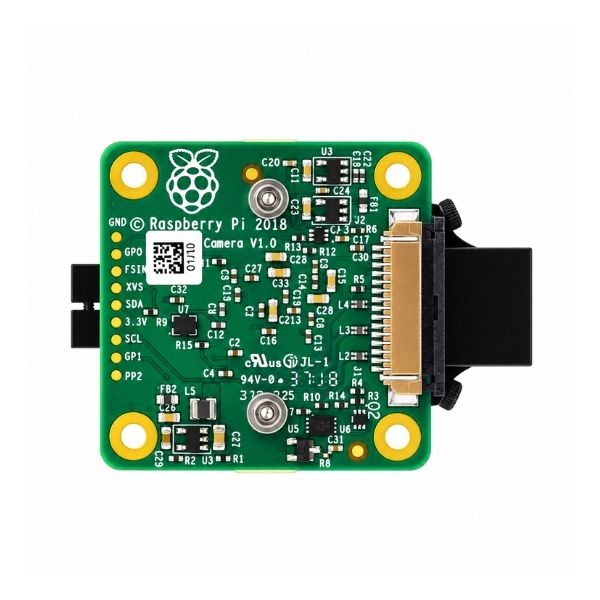

Konstrukce kamery
Následující obrázek znázorňuje jednotlivé části Raspberry Pi HQ Camera včetně C/CS adaptéru, nastavovacího kroužku zadního ohniska, montážních otvorů a konektoru pro kamerový FFC kábel.
Kompatibilita

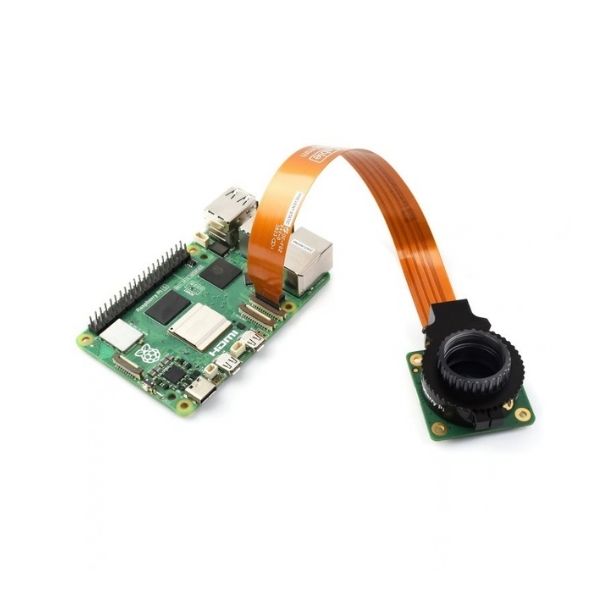

Kamera je určena pro Raspberry Pi a používá kamerové CSI rozhraní. Výrobce uvádí použití například s Raspberry Pi 4B, Raspberry Pi 5 a Raspberry Pi Zero 2 W, stejně jako s vybranými deskami Raspberry Pi Compute Module.
Při Raspberry Pi 5 a modelech Raspberry Pi Zero je potřeba použít kamerový kábel odpovídající konektoru konkrétní desky. Příslušné kabely zobrazené výrobcem při ukázkách zapojení nemusí být součástí balení.
Integrovaný IR-cut filtr
Kamera obsahuje integrovaný IR-cut filtr, který omezuje infračervené záření dopadající na senzor a pomáhá dosáhnout přirozenějšího podání barev při běžném denním osvětlení.
Možnosti využití
- kamerové a monitorovací systémy,
- strojové vidění,
- automatizace,
- fotografování a časosběrné snímání,
- mikroskopické a optické projekty s vhodným objektivem,
- vývoj vlastních kamerových zařízení,
- Raspberry Pi projekty vyžadující vyšší kvalitu obrazu.

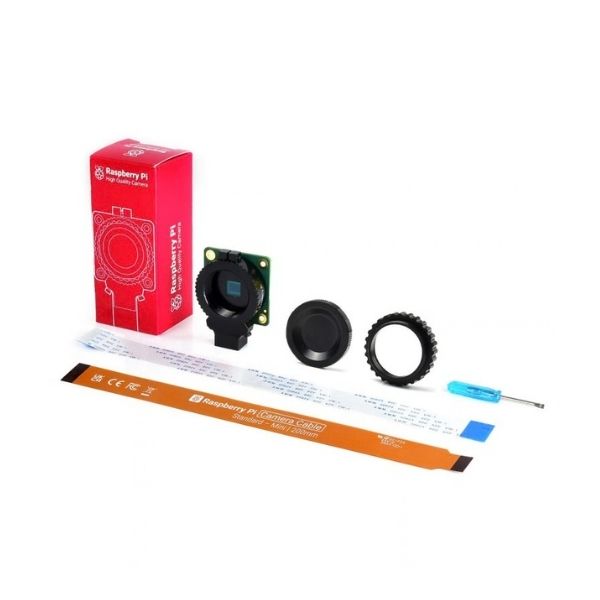

Obsah balení
- Raspberry Pi High Quality Camera,
- C/CS adaptér,
- ochranná krytka senzoru / objektivu,
- FFC kábel,
- Raspberry Pi Camera Cable,
- šroubovák.
Upozornění: Raspberry Pi deska ani objektiv nejsou součástí balení.
Dokumentace
Zapojení, konfiguraci a další informace naleznete na Wiki.
