Popis

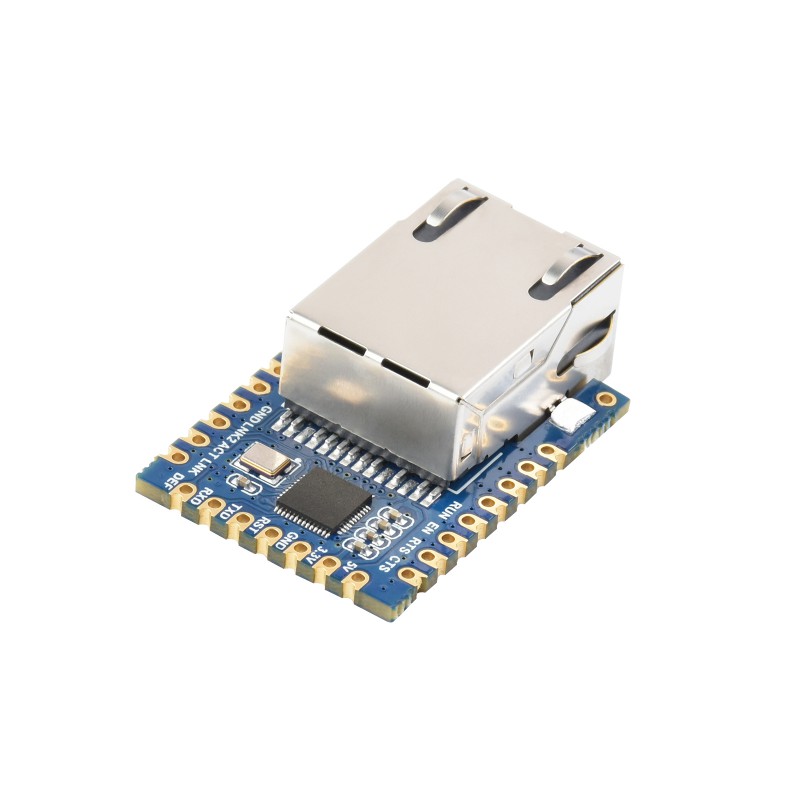

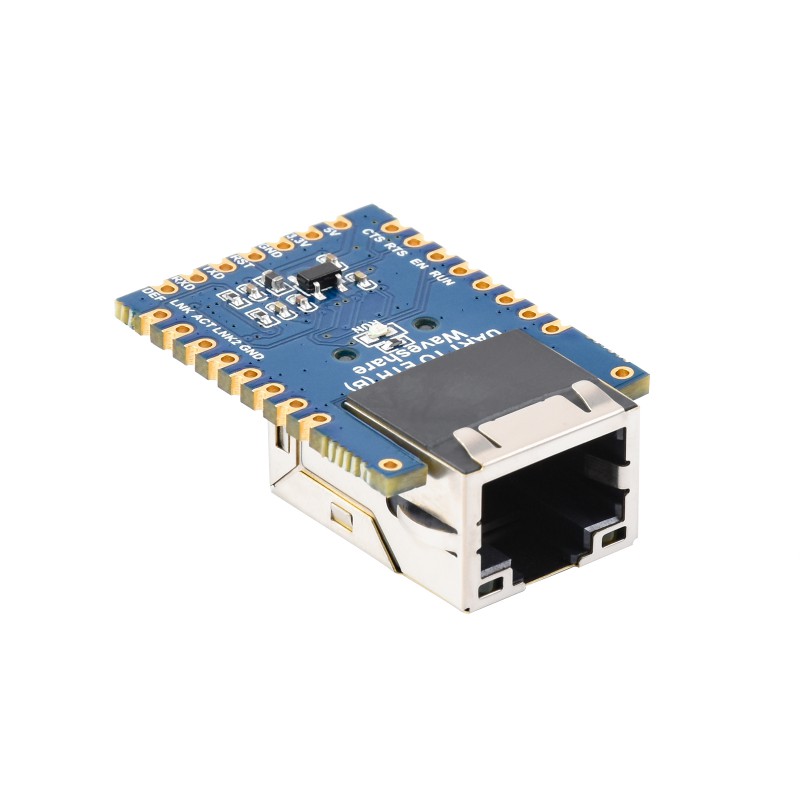

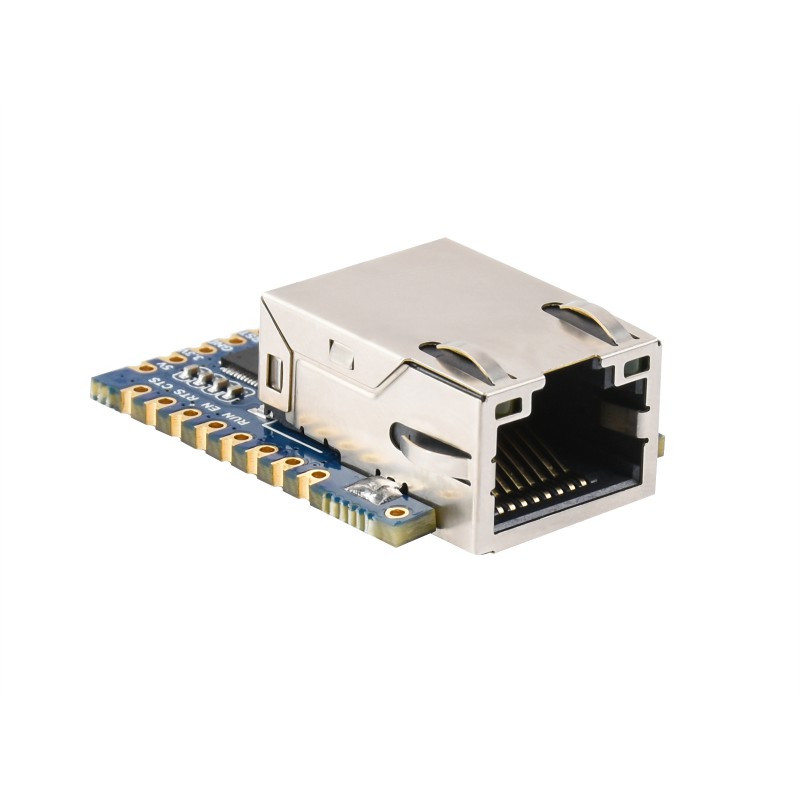

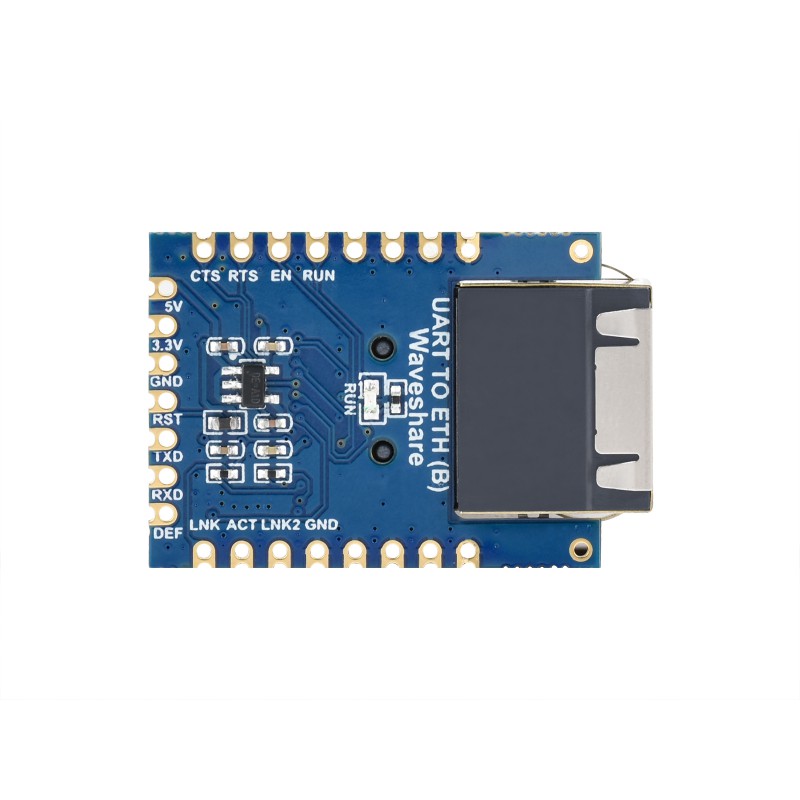

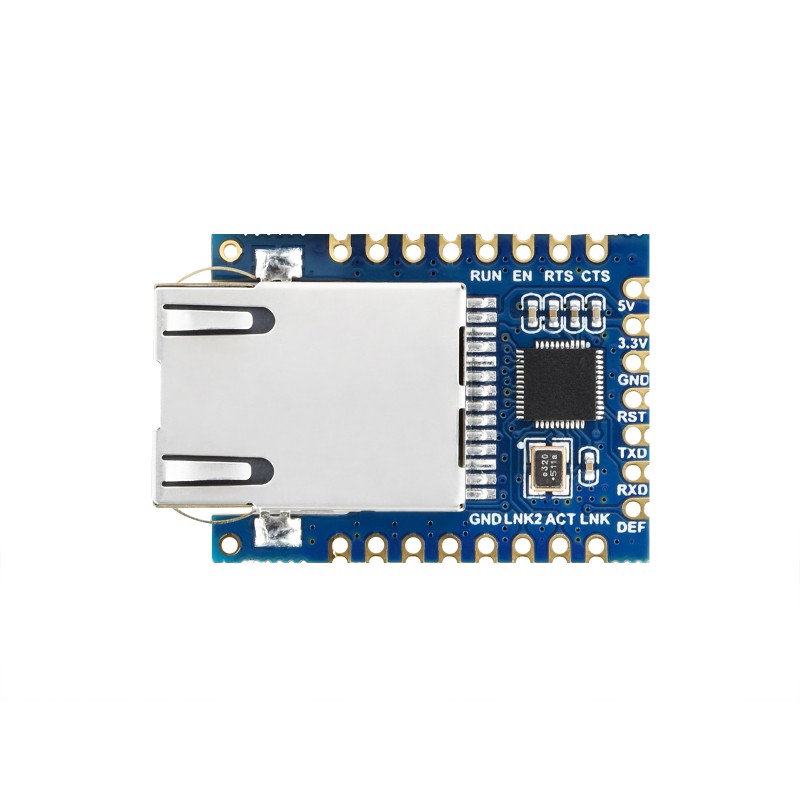

Waveshare UART TO ETH (B) je kompaktní modul pro obousměrný převod komunikace mezi TTL UART a Ethernetem. Umožňuje připojit zařízení se sériovým rozhraním do Ethernetové sítě a vzdáleně přenášet nebo zpracovávat jejich data.
Modul je vhodný pro průmyslová zařízení, sběr dat, IoT brány, monitorovací systémy a další aplikace, kde je potřeba přenést UART komunikaci přes síť.
Hlavní vlastnosti
- obousměrný transparentní převod UART ↔ Ethernet
- režimy TCP Server, TCP Client, UDP a UDP multicast
- funkce sériového serveru a virtuálního COM portu
- podpora Modbus TCP / RTU gateway
- podpora MQTT gateway a UART to JSON
- konfigurace prostřednictvím webového rozhraní
- podpora DHCP a DNS
- kompaktní provedení vhodné pro integraci do vlastních zařízení
Technické specifikace
| Sériové rozhraní | TTL UART |
| Síťové rozhraní | Ethernet, RJ45 |
| Komunikační režimy | TCP Server, TCP Client, UDP, UDP multicast |
| Způsob komunikace | TCP/IP, virtuální COM port |
| UART baud rate | 300 – 115200 bps |
| Datové bity | 5 – 9 bitů |
| Parita | None, Odd, Even, Mark, Space |
| Modbus | Modbus TCP ↔ Modbus RTU |
| Další protokoly | MQTT, JSON, DHCP, DNS |
| Napájení | 3,3 V / 5 V přes napájecí piny |
| Provozní teplota | -40 až 85 °C |
| Relativní vlhkost | 5 – 95 % |
| Rozměry | 34 × 23 × 11,5 mm |
Možnosti použití
UART TO ETH (B) je možné použít například pro vzdálený sběr dat ze zařízení se sériovým rozhraním, vytvoření IoT gateway, komunikaci s průmyslovými zařízeními nebo integraci UART zařízení do stávající Ethernetové sítě.
Dokumentace
Zapojení, konfiguraci a další návody naleznete na: Waveshare UART TO ETH (B) Wiki.
