Popis

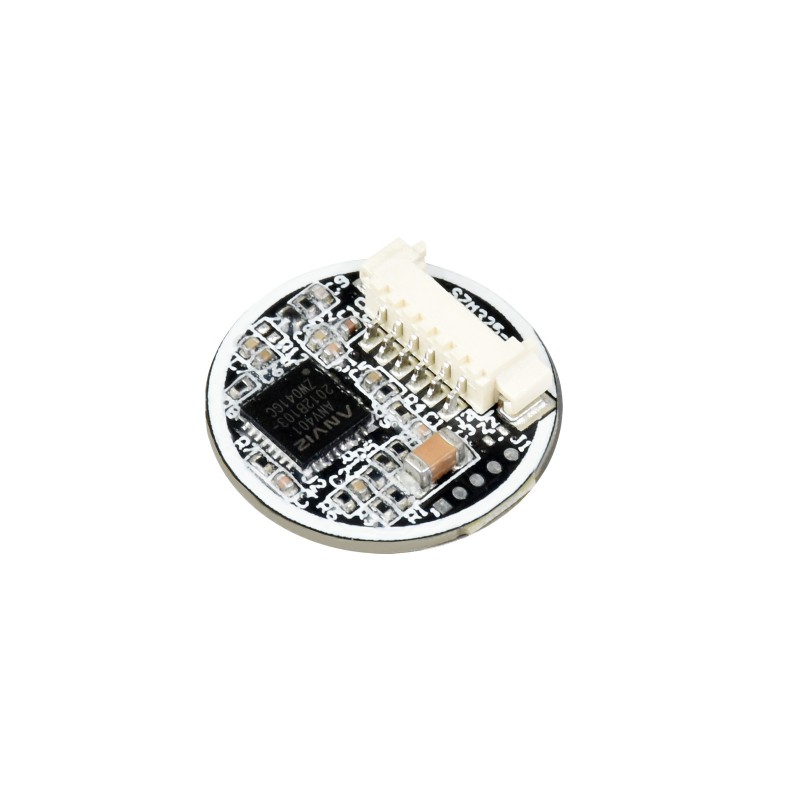

Waveshare UART Fingerprint Sensor (D) je kompaktní kapacitní senzor otisků prstů určený pro integraci do elektronických, bezpečnostních a identifikačních projektů. Modul umožňuje registraci, zpracování, uložení a porovnávání otisků prstů pomocí jednoduchých UART příkazů.
Senzor využívá výkonný Cortex procesor a komerční algoritmus pro rozpoznávání otisků. Díky tomu není nutné řešit samotné zpracování biometrických údajů – modul zajišťuje snímání obrazu, nalezení charakteristických znaků, generování šablon, ukládání a porovnávání otisků.

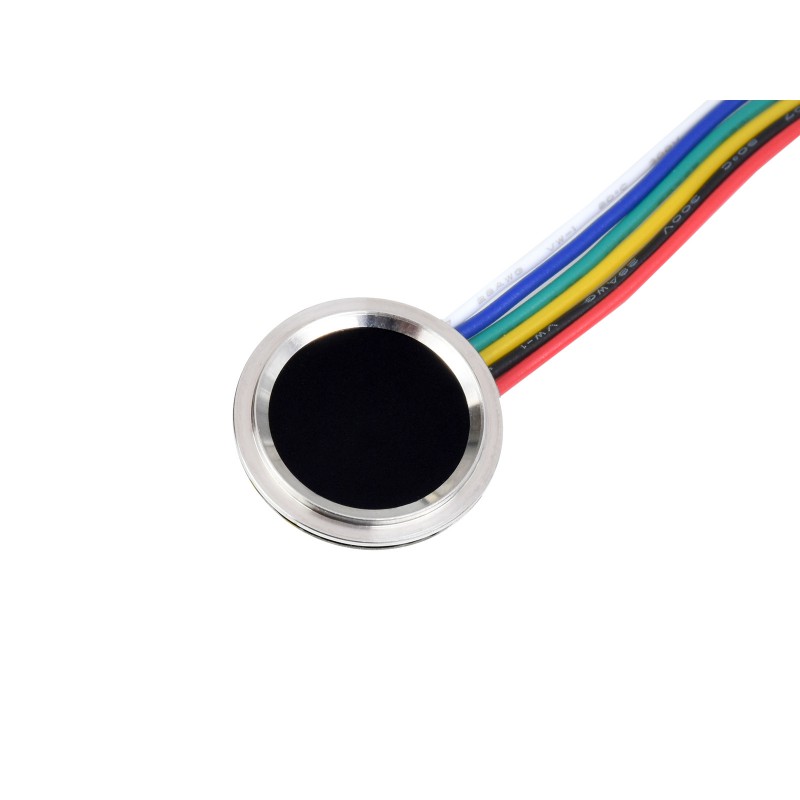

Kulaté kapacitní provedení podporuje 360° ověření, takže prst není nutné přikládat vždy ve stejné orientaci. Modul má malé rozměry, nízkou spotřebu a je vhodný pro přístupové systémy, elektronické zámky, identifikaci uživatelů nebo embedded projekty.
Hlavní vlastnosti
- Kapacitní senzor otisků prstů – vhodný pro identifikační a přístupové systémy
- UART komunikace – ovládání pomocí jednoduchých sériových příkazů
- 360° ověření – prst je možné přiložit v různé orientaci
- Cortex procesor – zpracování otisků přímo v modulu
- Kapacita až 500 otisků – ukládání šablon uživatelů
- Rychlé porovnání – čas ověření méně než 500 ms při 1:N a N ≤ 100
- Vysoké rozlišení 508 DPI – přesnější snímání otisku
- Nízká spotřeba – automatické usnutí a probuzení při dotyku
- Kompaktní provedení – vhodné i pro menší zařízení
Technické specifikace
| Typ senzoru | Kapacitní dotykový senzor |
| Komunikační rozhraní | UART |
| Napájecí napětí | 2,7 – 3,3 V |
| Kapacita otisků | 500 |
| Rozlišení | 508 DPI |
| Obrazové rozlišení | 160 × 160 px |
| Stupně šedi | 8-bit |
| Rozměr senzoru | R15,5 mm |
| Čas porovnání | < 500 ms při 1:N a N ≤ 100 |
| FAR | < 0,001 % |
| FRR | < 0,1 % |
| Provozní proud | < 50 mA |
| Proud v režimu spánku | < 16 µA |
| Přenosová rychlost UART | 19200 bps |
| ESD odolnost | kontaktní výboj 8 kV / vzdušný výboj 15 kV |
| Provozní prostředí | -20 až 70 °C, 40 % RH – 85 % RH bez kondenzace |
| Skladovací prostředí | -40 až 85 °C, < 85 % RH bez kondenzace |
Obsah balení
- 1× Waveshare UART Fingerprint Sensor (D)

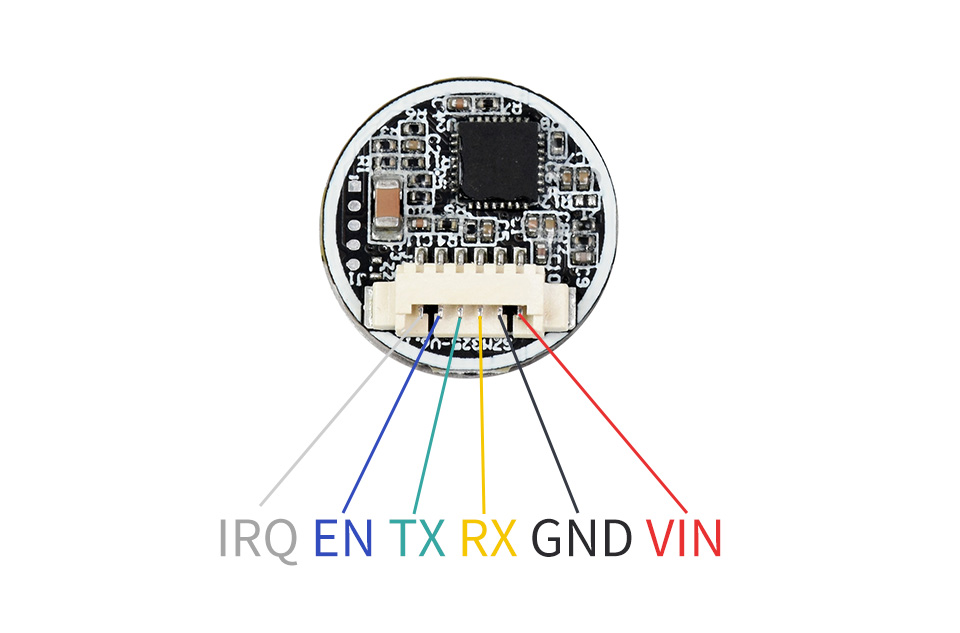

- 1× 6-pinový kabel
Použití
- přístupové systémy
- elektronické zámky
- identifikace uživatelů
- embedded projekty
- projekty s Raspberry Pi, STM32 nebo jinými vývojovými deskami
- zařízení vyžadující kompaktní biometrický senzor
Více informací o zapojení, příkazech a ukázkových kódech naleznete na stránce výrobce: Waveshare UART Fingerprint Sensor (D) Wiki
