Popis

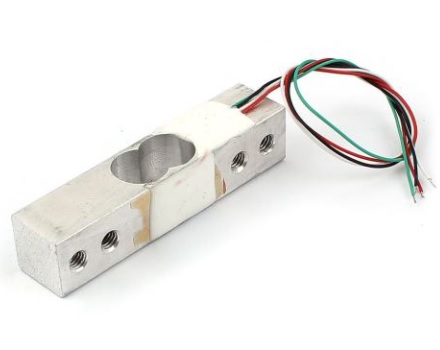

Senzor funguje na principu malého měnění odporu při ohybu materiálu, různý úbytek napětí je pak možno zpracovat mikrokontrolérem. Z nabídky je možné vybrat si čidlo s rozsahem 1 kg, 5 kg, 10 kg a 15 kg.
V nabídce máme zařazený i 24 bitový AD převodník pro senzory hmotnosti HX711.
Specifikace:
Pracovní napětí: 5 – 12 V
Výstup: analog – 1,0 ± 0,15 mV/V
Nulový výstup: ± 0,01 mV/V
Vodiče vstupy: červený+ (napájení), černý- (napájení)
Vodiče výstupy: zelený+ (signál), bílá- (signál)
Doporučené pracovní napětí: 3 – 12V DC
Maximální pracovní napětí: 15V DC
Vstupní impedance: 1115 ± 10% Ω
Výstupní impedance: 1000 ± 10% Ω
Ochrana: IP65
Rozměry: 75 x 13 x 13 mm
Rozteč závitů: 10 mm
Vodiče: 20 cm
Materiál: slitina hliníku
Hmotnost: 30 gramů
/body weight sensor body scale weight load sensor strain gauge vahovy vahova vahova senzor sensor
/Súlyérzékelő 1/2/3/5/10/20 kg Konyhai mérleghez tervezett soulyérzékelő
mato –
mam 5kg…
+ super jednoduche zapojenie…
+ pomerne presny
+ mechanicky odolny
– nezabudnite si k nemu kupit aj prevodnik HXT711 – podobne ako ja… 🙂
Heureka overený zákazník –
Plusy:
Mínusy:
Celkovo: Použil som ha na snímanie napnutia textilu na rezačke.
