Popis

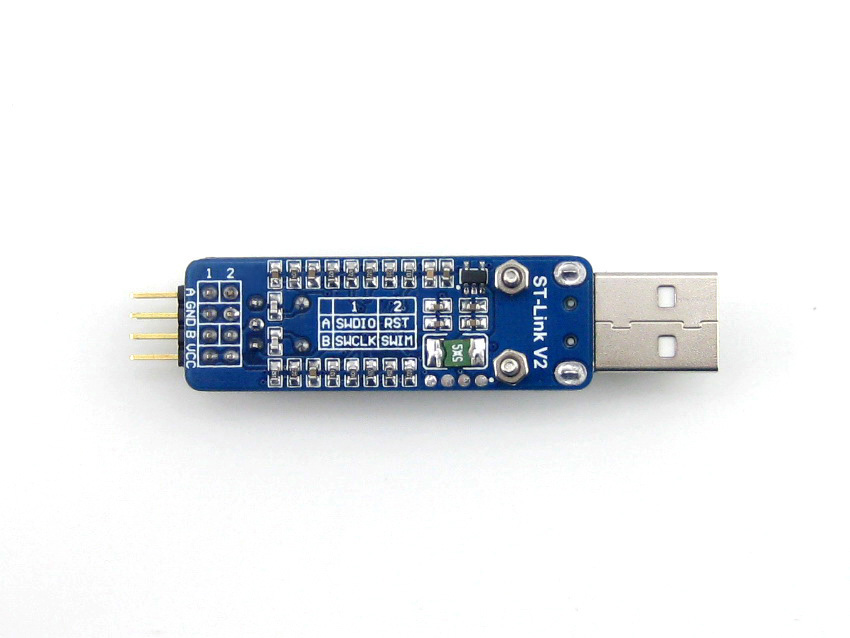

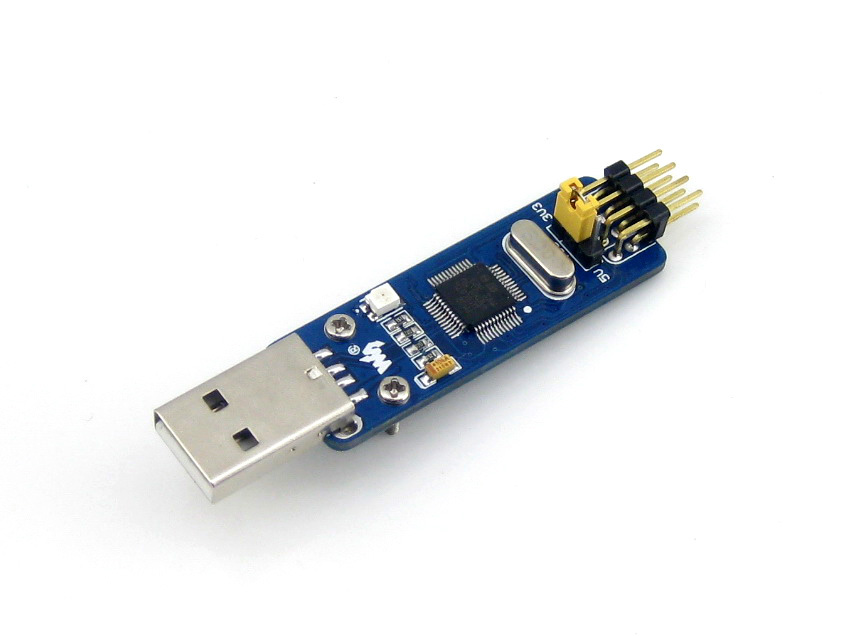

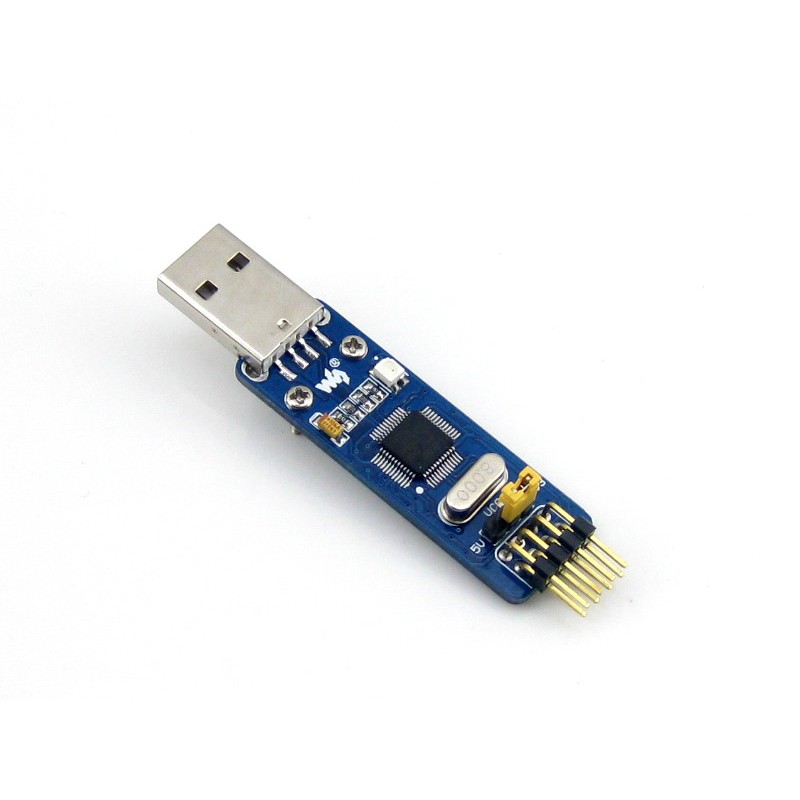

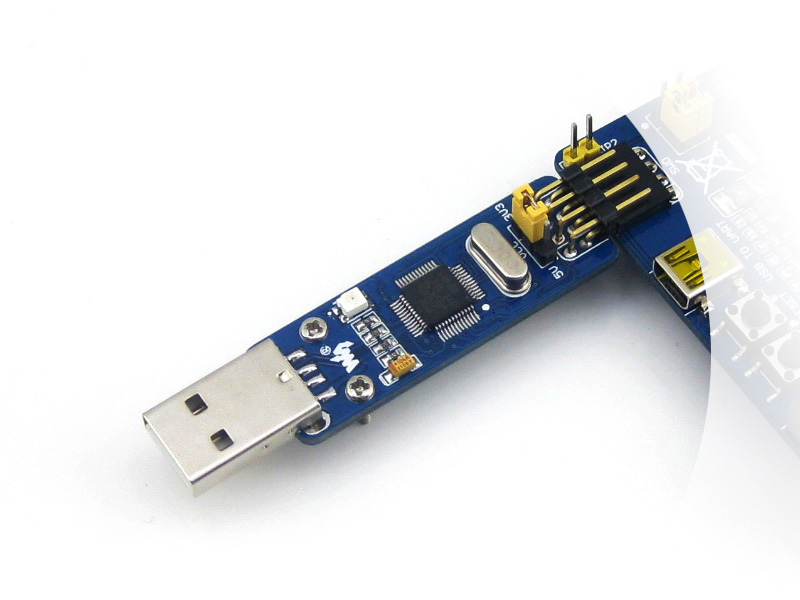

Waveshare ST-LINK/V2 (mini) je kompaktní programátor a debugger určený pro mikrokontroléry STM8 a STM32. Umožňuje programování a ladění přímo v zapojení a k počítači se připojuje přes USB.

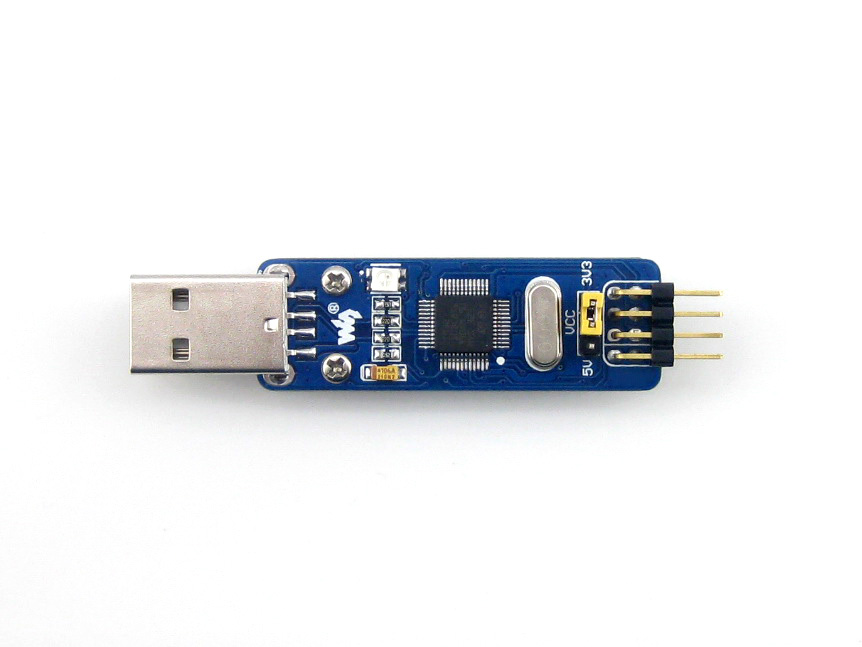

Pro mikrokontroléry STM32 používá rozhraní SWD, zatímco zařízení STM8 komunikují prostřednictvím SWIM. Výstupní napětí 3,3 V nebo 5 V lze zvolit pomocí propojky.
Hlavní vlastnosti
- programování a ladění mikrokontrolérů STM8 a STM32
- rozhraní SWD pro STM32
- rozhraní SWIM pro STM8
- přepínatelný výstup 3,3 V / 5 V
- kompaktní provedení s přímým USB připojením
- 500 mA samovratná pojistka pro ochranu při zkratu
- možnost aktualizace firmwaru programátoru
Technické specifikace
| Podporované MCU | STM8, STM32 |
| Rozhraní STM32 | SWD |
| Rozhraní STM8 | SWIM |
| Připojení k PC | USB |
| Výstupní napětí | 3,3 V / 5 V, volitelné propojkou |
| Ochrana | 500 mA samovratná pojistka |
Kompatibilita
Programátor podporuje mikrokontroléry STM8 vybavené rozhraním SWIM a mikrokontroléry STM32 s rozhraním SWD.
Dokumentace
Návod na zapojení, ovladače a další informace naleznete na: Waveshare ST-LINK/V2 (mini) Wiki.
