Popis

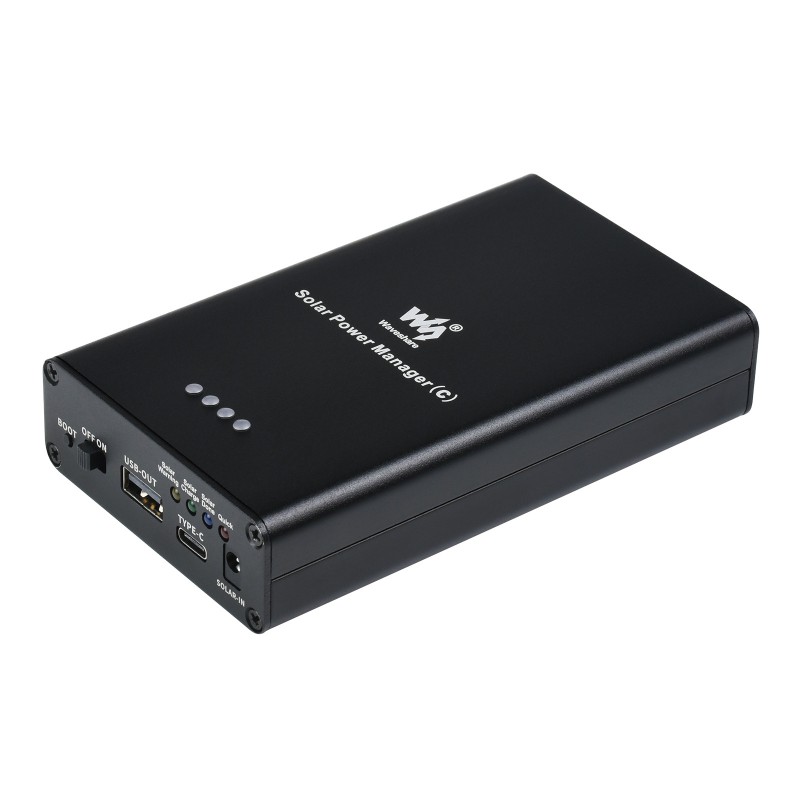

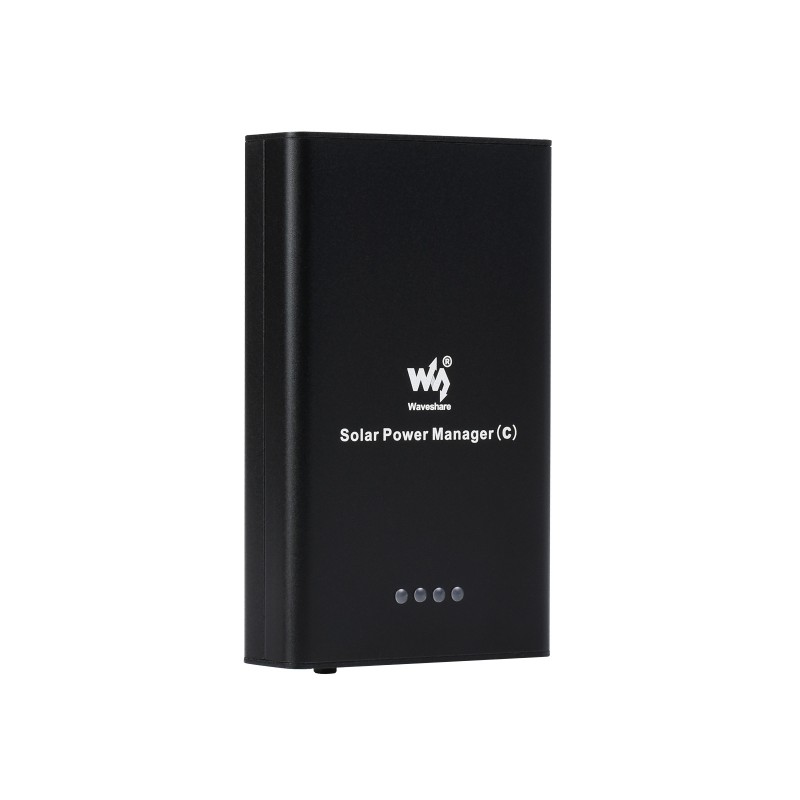

Waveshare Solar Power Manager (C) je solární napájecí a nabíjecí modul s MPPT, určený pro solární panely s napětím 6 – 24 V. Obsahuje držák pro tři dobíjecí Li-ion články 18650 a poskytuje stabilizovaný 5V / 3A výstup.

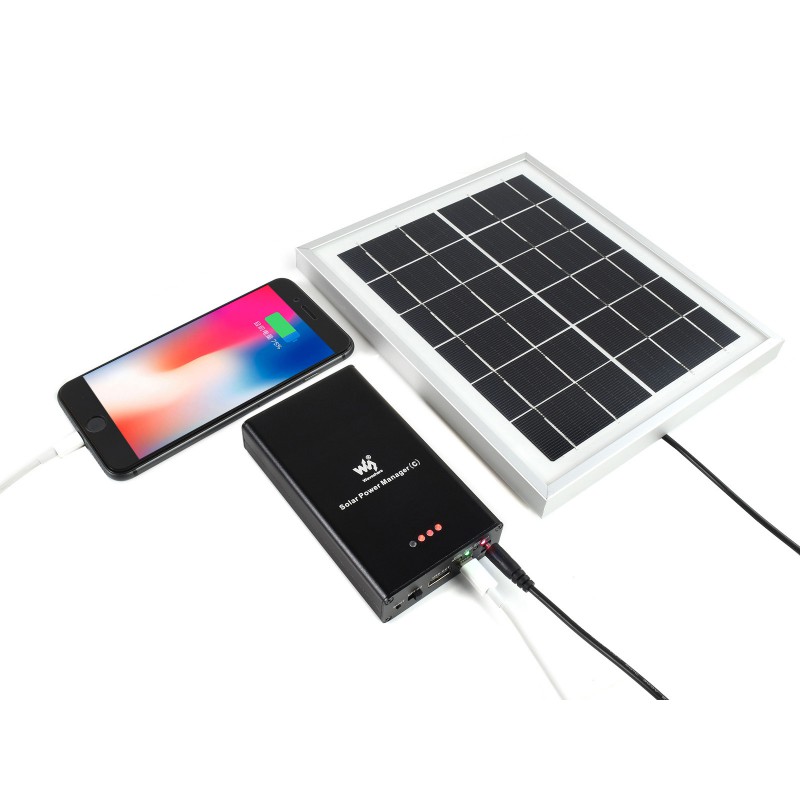

Baterie je možné nabíjet ze solárního panelu nebo přes USB-C. Modul je vhodný pro solárně napájená IoT zařízení, vývojové desky, senzory a další projekty vyžadující záložní bateriové napájení.
Hlavní vlastnosti
- MPPT pro efektivnější využití výkonu solárního panelu

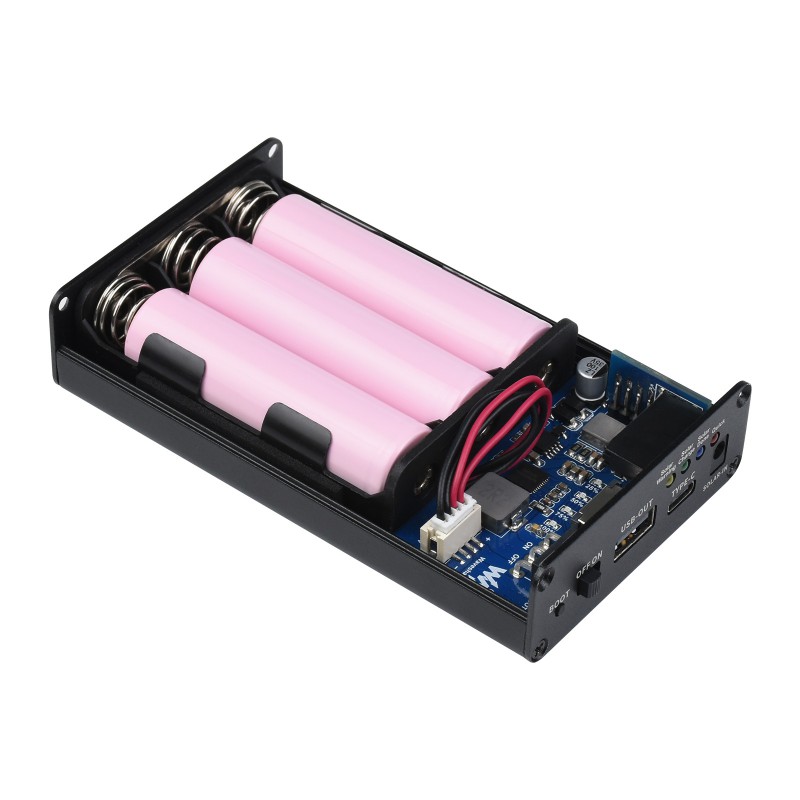

- integrovaný držák pro 3× 18650 Li-ion články
- nabíjení ze solárního panelu nebo přes USB-C
- 5V / 3A regulovaný výstup
- podpora rychlonabíjecích protokolů PD, QC, AFC, FCP, SCP, PE a SFCP
- LED indikace stavu nabíjení a napájení
- ochrana proti přebití, nadměrnému vybití, přehřátí, nadproudu, zkratu a opačné polaritě solárního vstupu
Technické specifikace
| Solární vstup | 6 – 24 V |
| Baterie | 3× 3,7 V Li-ion 18650 |
| Max. nabíjecí proud | 2,4 A |
| USB-C vstup | 5 V, podpora PD rychlého nabíjení |
| Výstup | 5 V / 3 A, USB-A / USB-C |
| Solární připojení | DC-002 nebo šroubovací svorkovnice |
| Rozměry | 119 × 71 × 25,2 mm |

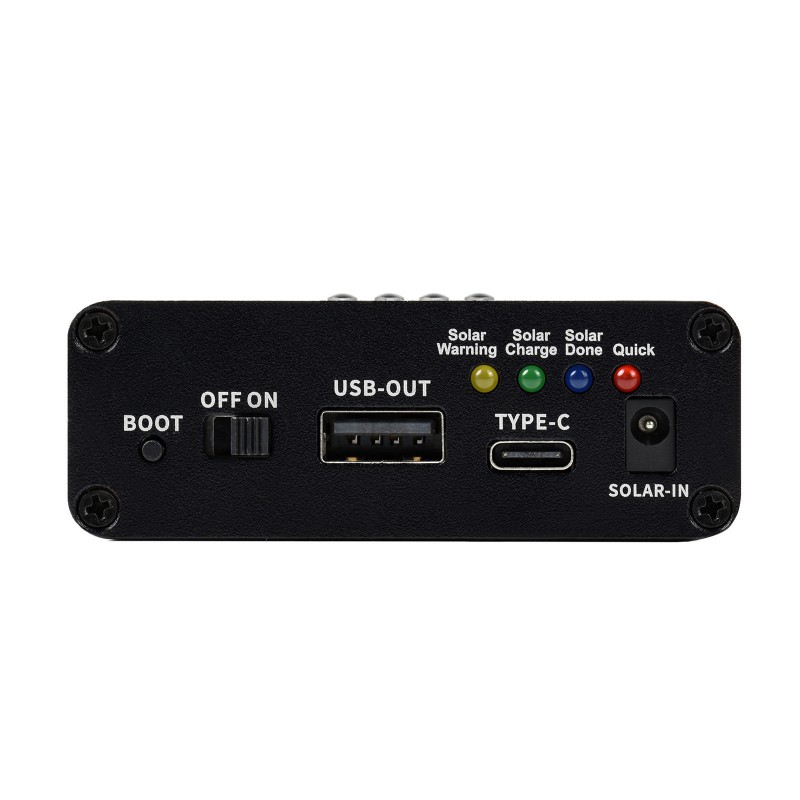

Rozložení modulu
| Číslo | Popis | Číslo | Popis |
| 1 | SOLAR-IN – vstup pro solární panel | 5 | BOOT – aktivace výstupu a zobrazení stavu baterie |
| 2 | USB-C – nabíjecí a výstupní port | 6 | Quick – indikátor rychlého nabíjení |
| 3 | USB-OUT – 5V / 3A výstup | 7 | LED indikátory stavu solárního panelu |
| 4 | OFF / ON – vypínač baterií | 8 | LED indikátory úrovně nabití baterií |
Indikátory Solar Warning, Solar Charge a Solar Done zobrazují nesprávnou polaritu solárního panelu, probíhající nabíjení a úplné nabití baterií.
Upozornění
18650 Li-ion články nejsou součástí balení. Používejte pouze vhodné dobíjecí 3,7 V Li-ion články.
Dokumentace

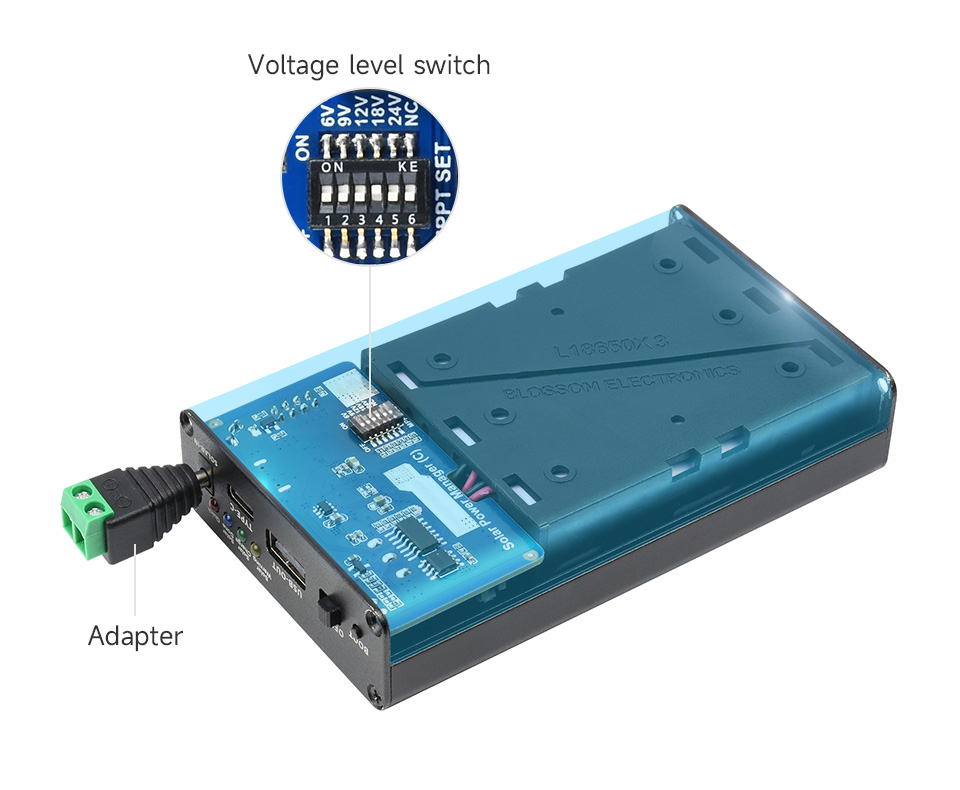

Zapojení, nastavení MPPT a další informace naleznete na: Waveshare Solar Power Manager (C) Wiki.
