Waveshare 2,66″ e-Paper displej bez PCB

242 Kč (bez DPH 200 Kč )

Samostatný 2,66″ černobílý e-Paper displej bez PCB desky s rozlišením 296 × 152 px a SPI rozhraním.

2 skladem

Skladem 2 ks

Katalogové číslo: 18401 Kategorie: Štítek:

Popis

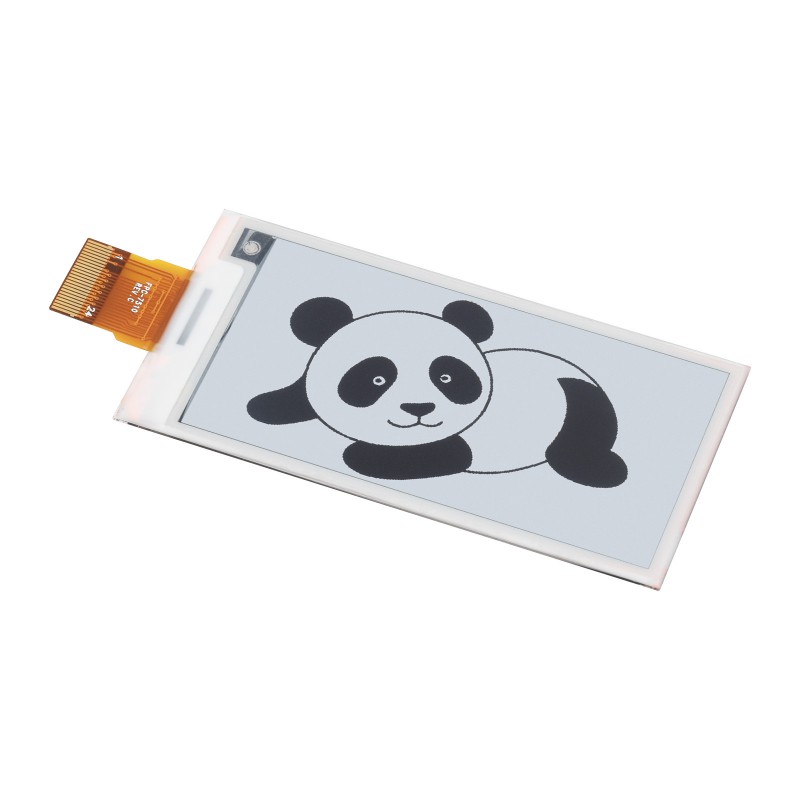

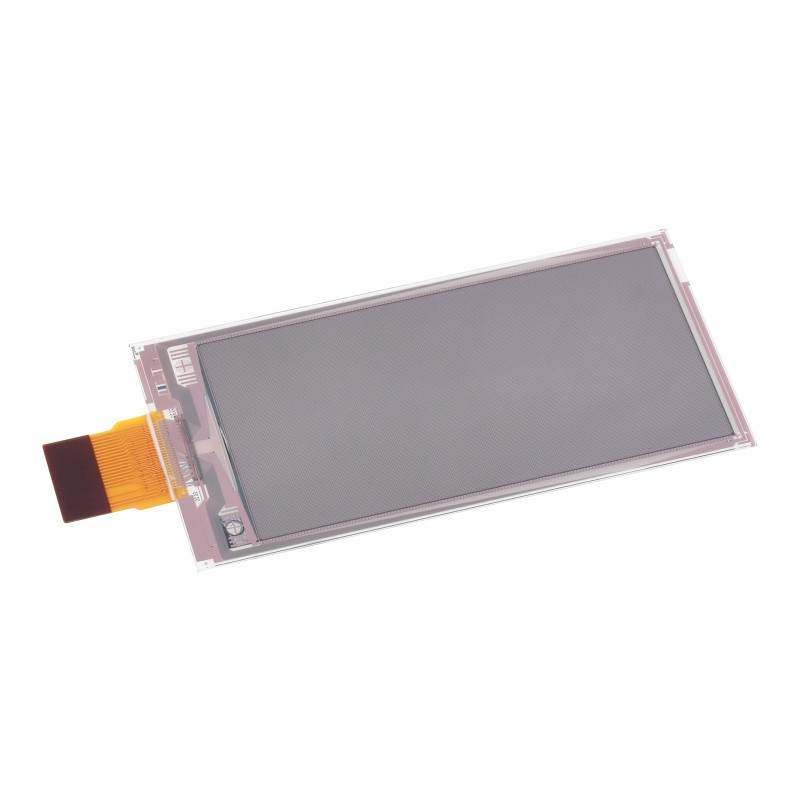

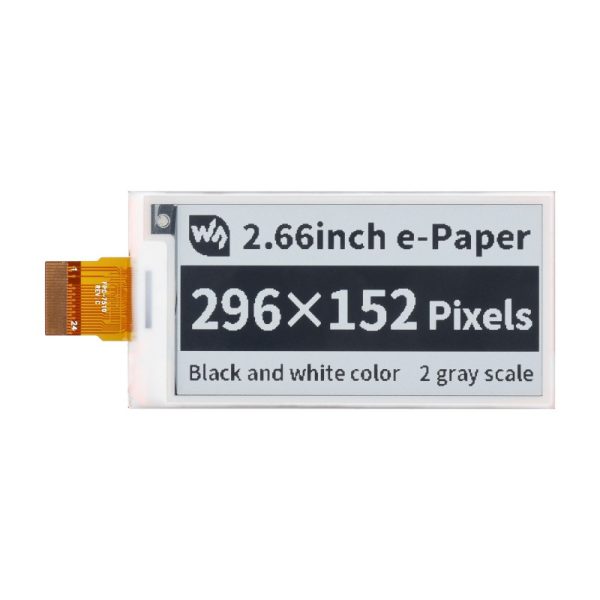

Waveshare 2,66″ e-Paper displej bez PCB je samostatný e-Ink panel s rozlišením 296 × 152 px, určený k zobrazování textu, ikon, jednoduchých grafických prvků nebo stavových informací.

Jedná se o raw displejový panel bez řídicí PCB desky. K jeho používání je potřeba kompatibilní řídicí deska vhodná pro e-Paper displeje.

E-Paper technologie nevyužívá podsvícení, obraz je dobře čitelný při okolním světle. Displej si dokáže ponechat naposledy zobrazený obsah i po odpojení napájení, přičemž energie je potřeba hlavně při obnově obrazu.

Displej podporuje částečnou aktualizaci, díky čemuž je možné rychleji překreslit pouze změněné údaje, například hodnotu senzoru, stav zařízení nebo jednoduchý textový údaj.

Hlavní vlastnosti

  • 2,66″ e-Paper displej – vhodný pro štítky, cenovky a informační panely
  • Rozlišení 296 × 152 px – vhodné na text, ikony a jednoduchou grafiku
  • Černobílé zobrazení – 2 stupně šedé
  • Raw panel bez PCB – vyžaduje externí řídicí desku
  • SPI rozhraní – podpora 3vodičového a 4vodičového SPI připojení
  • Částečná aktualizace displeje – umožňuje rychlejší překreslení pouze změněných údajů
  • Nízká spotřeba energie – energie je potřeba hlavně při obnově obrazu
  • Bez podsvícení – obraz je čitelný při okolním světle
  • Široký pozorovací úhel – více než 170°

Technické specifikace

Úhlopříčka 2,66″
Rozlišení 296 × 152 px
Barvy displeje černá / bílá
Stupně šedé 2
Komunikační rozhraní SPI
Typ SPI 3vodičové SPI / 4vodičové SPI
Provozní napětí displeje 3,3 V
Velikost zobrazovací plochy 30,704 × 60,088 mm
Rozměry panelu 36,304 × 71,820 × 1,0 mm
Rozteč bodů 0,202 × 0,203 mm
Čas úplného obnovení cca 6 s
Čas částečného obnovení cca 0,3 s
Spotřeba při obnově typ. 42,4 mW
Pohotovostní proud < 0,01 µA
Pozorovací úhel > 170°

Kompatibilní řídicí desky

  • Waveshare e-Paper Driver HAT
  • Waveshare e-Paper Shield
  • Waveshare e-Paper ESP8266 Driver Board
  • Waveshare e-Paper ESP32 Driver Board

Použití

  • elektronické cenovky a regálové štítky
  • informační a stavové displeje
  • označení zařízení nebo majetku
  • IoT a nízkoenergetické aplikace
  • zobrazování údajů ze senzorů
  • projekty s externí e-Paper řídicí deskou
  • prototypování elektroniky s e-Paper displeji

Více informací o zapojení, dokumentaci a ukázkových kódech naleznete na stránce výrobce: Waveshare 2.66inch e-Paper Module Wiki

Další informace

Hmotnost 9 g
