Popis

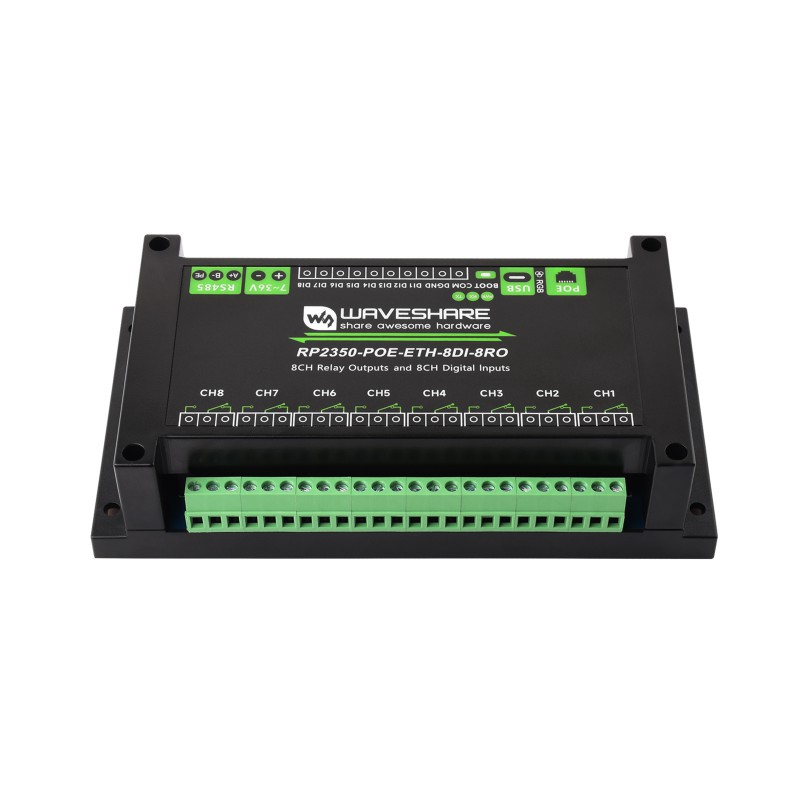

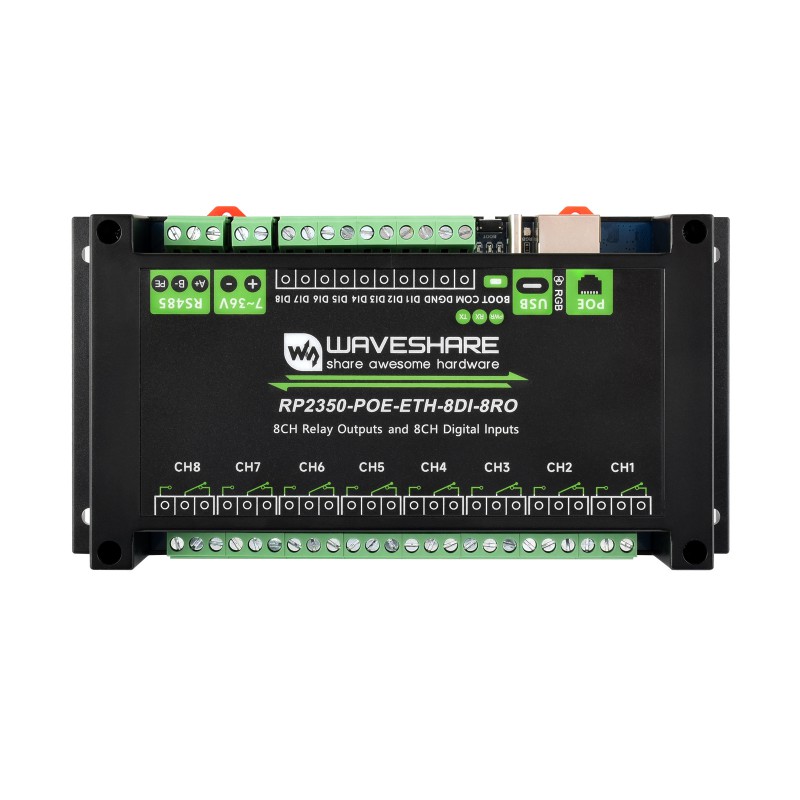

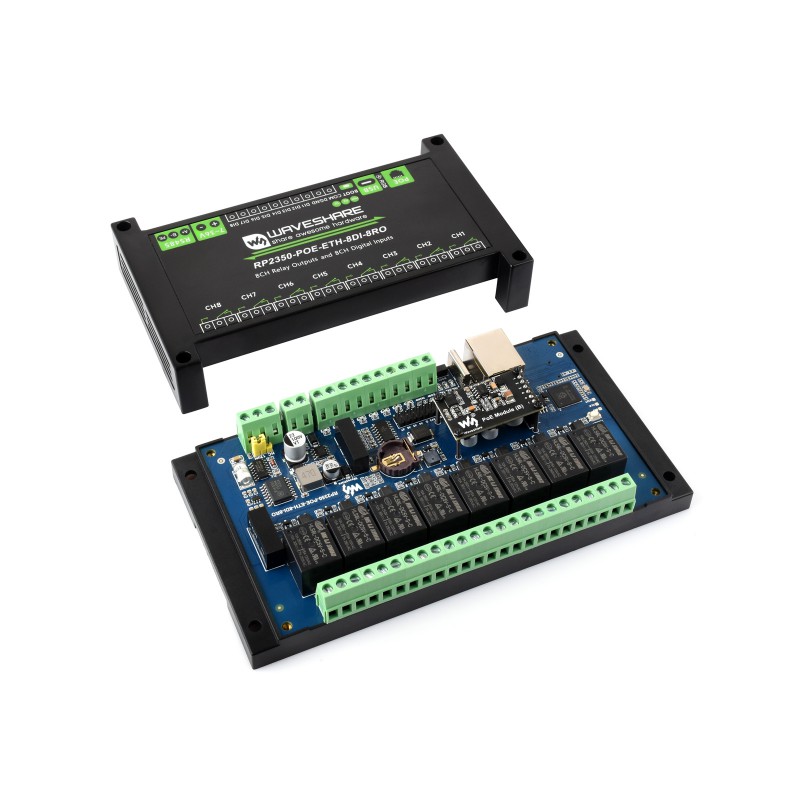

Waveshare RP2350-POE-ETH-8DI-8RO je průmyslový 8-kanálový relé modul založený na mikrokontroléru Raspberry Pi RP2350B. Modul kombinuje 8 relé výstupů, 8 digitálních vstupů, izolované rozhraní RS485 a PoE Ethernet port.
Díky kombinaci relé, digitálních vstupů, RS485 a Ethernet komunikace je vhodný pro automatizaci, vzdálené ovládání, monitorování stavů, spínání zařízení a jednoduché řídicí aplikace. PoE verze umožňuje přenášet síťové připojení i napájení jedním ethernetovým kabelem.
Mikrokontrolér RP2350B používá dvujádrovou a dvouarchitektonickou konstrukci. Vývojář si může zvolit použití dvojice jader Arm Cortex-M33 nebo dvojice jader Hazard3 RISC-V, s pracovní frekvencí až 150 MHz.
Hlavní vlastnosti
- průmyslový 8-kanálový relé modul s mikrokontrolérem RP2350B
- 8 relé výstupů s kontakty NO/NC
- 8 digitálních vstupů s podporou pasivního i aktivního vstupu
- izolované RS485 rozhraní
- PoE Ethernet port s podporou IEEE 802.3af
- Ethernet 10/100 Mbps přes čip W5500
- napájení přes PoE nebo přes svorkovnici 7 – 36 V DC
- USB-C port na napájení, komunikaci a nahrávání firmware
- RTC čip pro plánované úkoly
- slot na TF / microSD kartu na externí ukládání dat
- bzučák, RGB LED a stavové LED indikátory
- ochranné obvody včetně opto-izolace, digitální izolace, TVS ochrany, ESD ochrany a izolace napájení
- ABS kryt s podporou montáže na DIN lištu
- podpora C/C++, MicroPython a Arduino IDE
Technické specifikace
| Mikrokontrolér | Raspberry Pi RP2350B |
| Architektura | Dvujádrový / dvouarchitektonický, Arm Cortex-M33 nebo Hazard3 RISC-V |
| Pracovní frekvence | až 150 MHz |
| SRAM | 520 KB |
| Flash paměť | 16 MB onboard Flash |
| USB konektor | USB Type-C |
| USB funkce | Napájení, USB komunikace, nahrávání firmware |
| Ethernet | PoE Ethernet port, W5500, 10/100 Mbps |
| PoE | Podpora IEEE 802.3af |
| RS485 | Izolované RS485 rozhraní, svorkovnice |
| Řízení směru RS485 | Hardwarové automatické řízení |
| RS485 ochrana | TVS dioda, přepěťová ochrana a ESD ochrana |
| RS485 ukončení | Vyhrazený 120 Ω rezistor, v základu nepřipojen, aktivace přes jumper |
| Digitální vstupy | 8 kanálů |
| Vstupní napětí DI | 5 – 36 V |
| Typ digitálního vstupu | Pasivní vstup / aktivní vstup NPN nebo PNP |
| Izolace digitálních vstupů | Obousměrná opto-izolace |
| Relé výstupy | 8 kanálů |
| Kontakt relé | 1× NO + 1× NC |
| Zatížení kontaktů relé | ≤10 A / 250 V AC nebo ≤10 A / 30 V DC |
| Izolace relé | Opto-izolace |
| Napájení přes svorkovnici | 7 – 36 V DC |
| Rozšíření | 15 × multifunkční GPIO pin, 2 × SPI, 2 × I2C, 2 × UART, 8 × 12-bit ADC, 12 × PWM |
| PIO | 12 × PIO state machines |
| LED indikátory | PWR, TXD, RXD, RGB LED |
| Další prvky | RTC čip, TF / microSD slot, bzučák, BOOT a RESET tlačítka |

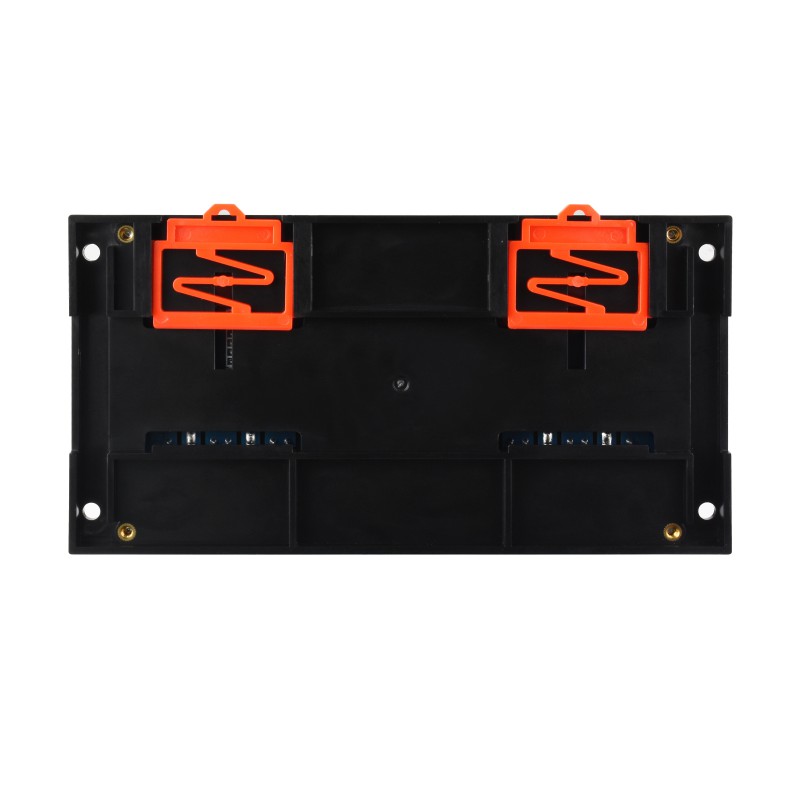

| Kryt | ABS kryt s montáží na DIN lištu |
| Rozměry | 175 × 90 × 40 mm |
| Podporovaná prostředí | C/C++, MicroPython, Arduino IDE |
Přehled rozhraní a funkcí
Modul obsahuje 8 relé výstupů na spínání externích zařízení a 8 digitálních vstupů na čtení signálů ze senzorů, tlačítek nebo jiných zařízení. Digitální vstupy podporují pasivní i aktivní zapojení typu NPN nebo PNP.
Na komunikaci je k dispozici PoE Ethernet port a izolované RS485 rozhraní. RS485 část má hardwarové automatické řízení směru komunikace a ochranné prvky proti přepětí, špičkám a elektrostatickému výboji.
PoE Ethernet port umožňuje při použití vhodného PoE switche nebo injektoru přenášet napájení i síťové připojení jedním kabelem. Modul je možné napájet i přes svorkovnici v rozsahu 7 – 36 V DC.
Možné použití
- automatizace a vzdálené ovládání zařízení
- řízení relé výstupů přes Ethernet nebo RS485
- napájení a komunikace přes jeden Ethernet kábel pomocí PoE
- čtení digitálních vstupů ze senzorů, tlačítek nebo koncových spínačů
- jednoduché řídicí a monitorovací systémy
- ovládání ventilů, čerpadel, světel, motorů nebo jiných zátěží podle parametrů relé
- sběr dat a odesílání údajů přes síť
- projekty s C/C++, MicroPython nebo Arduino IDE
Poznámka k PoE
Tento produkt je verze RP2350-POE-ETH-8DI-8RO s podporou PoE. Na využití PoE napájení je potřebný kompatibilní PoE switch nebo PoE injektor.
Dokumentace
Dokumentaci, schémata a vývojové zdroje najdete na stránce výrobce: Waveshare RP2350-POE-ETH-8DI-8RO Wiki
