Popis

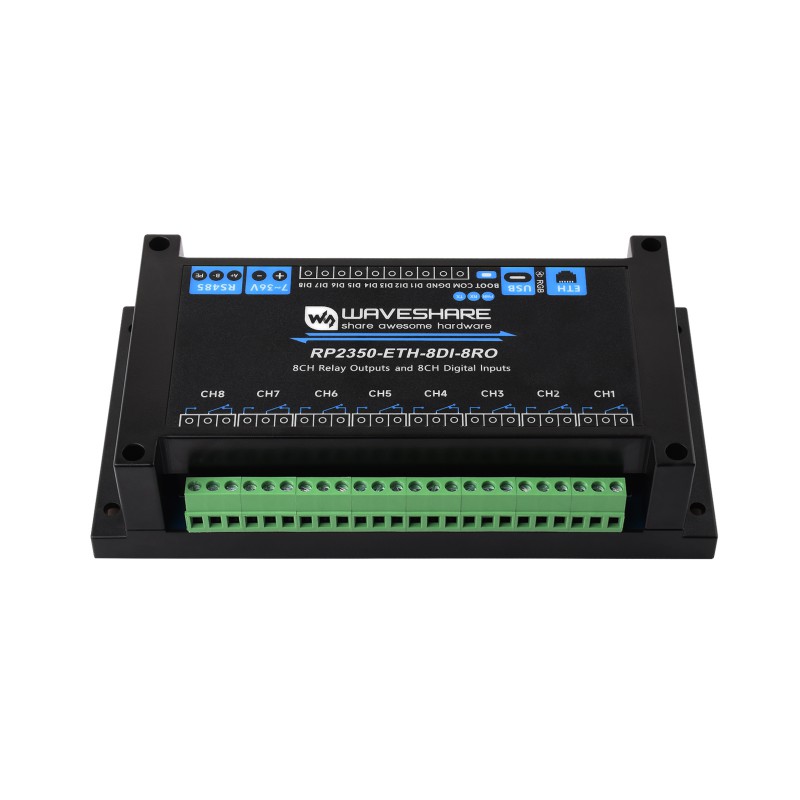

Waveshare RP2350-ETH-8DI-8RO je průmyslový řídicí modul založený na mikrokontroléru RP2350B. Kombinuje 8 reléových výstupů, 8 digitálních vstupů, Ethernet 10/100 Mb/s a izolované rozhraní RS485 v jednom zařízení.
Modul je vhodný pro automatizaci, vzdálené ovládání zařízení, sběr stavových signálů, řízení relé a komunikaci s průmyslovými RS485 zařízeními. Integrované ochranné a izolační obvody zvyšují odolnost při použití v průmyslovém prostředí.
Tato verze používá standardní Ethernet port bez podpory PoE. Napájení je možné přivést přes šroubovou svorku v rozsahu 7 – 36 V DC nebo přes USB-C.
Hlavní vlastnosti
- 8 reléových výstupů a 8 izolovaných digitálních vstupů,
- Ethernet a izolované RS485 pro síťové a průmyslové aplikace,
- ochranné obvody a galvanické oddělení citlivých částí systému,
- RTC, microSD slot, bzučák a RGB LED přímo na desce,

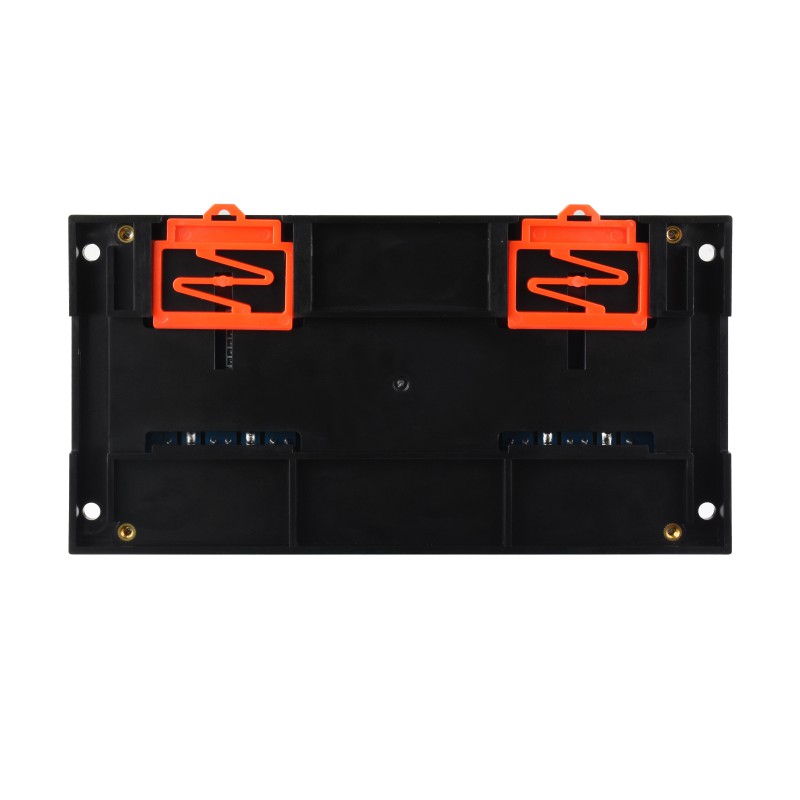

- ABS kryt vhodný pro montáž na 35mm DIN lištu,
- podpora C/C++, MicroPython a Arduino.
Technické parametry
| Mikrokontrolér | Raspberry Pi RP2350B |
| Architektura | 2× Arm Cortex-M33 nebo 2× Hazard3 RISC-V |
| Pracovní frekvence | až 150 MHz |
| SRAM | 520 KB |
| Flash paměť | 16 MB |
| Reléové výstupy | 8 kanálů |
| Kontakty relé | NO + NC |
| Max. zatížení relé | 10 A / 250 V AC nebo 10 A / 30 V DC |
| Digitální vstupy | 8 kanálů |
| Rozsah digitálních vstupů | 5 – 36 V |
| Typ vstupů | pasivní vstup / aktivní NPN nebo PNP |
| Izolace vstupů | obousměrná optočlenová izolace |
| Ethernet | 10/100 Mb/s, W5500 |
| PoE | ne |
| RS485 | izolované rozhraní s automatickým řízením směru |
| Zakončení RS485 | volitelný 120Ω rezistor aktivovaný jumperem |
| Napájení | 7 – 36 V DC přes šroubovou svorku |
| USB | USB Type-C, USB 1.1 host/device |
| RTC | PCF85063ATL |
| Paměťová karta | TF / microSD |
| Rozšíření | 15× multifunkční GPIO, 2× SPI, 2× I²C, 2× UART, 8× 12bitový ADC, 12× PWM |
| Další prvky | bzučák, WS2812 RGB LED, stavové LED, BOOT a RESET |
| Kryt | ABS, montáž na 35mm DIN lištu |
| Rozměry | cca 175 × 90 × 40 mm |

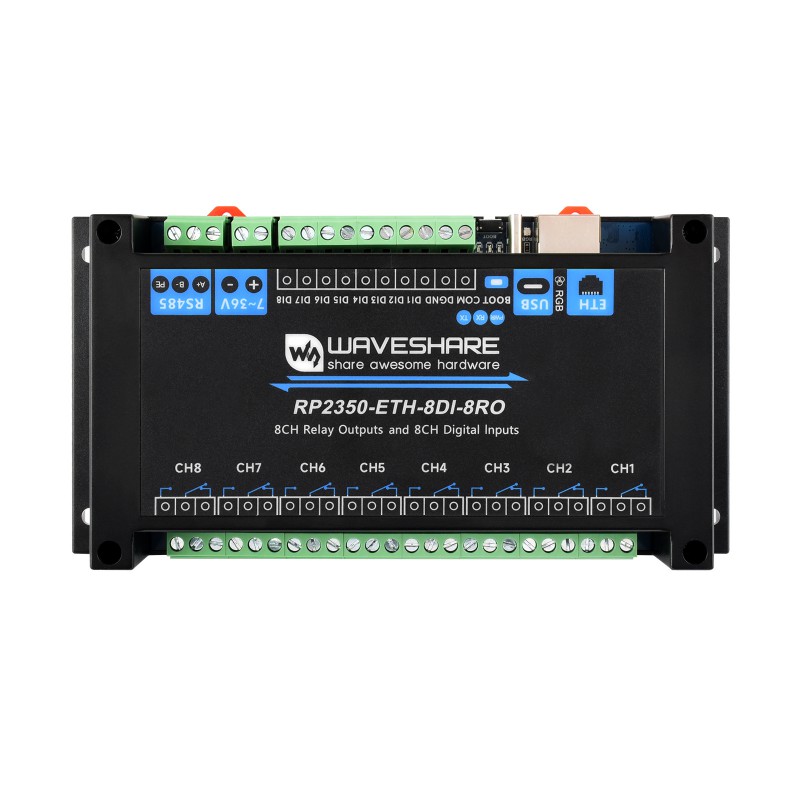

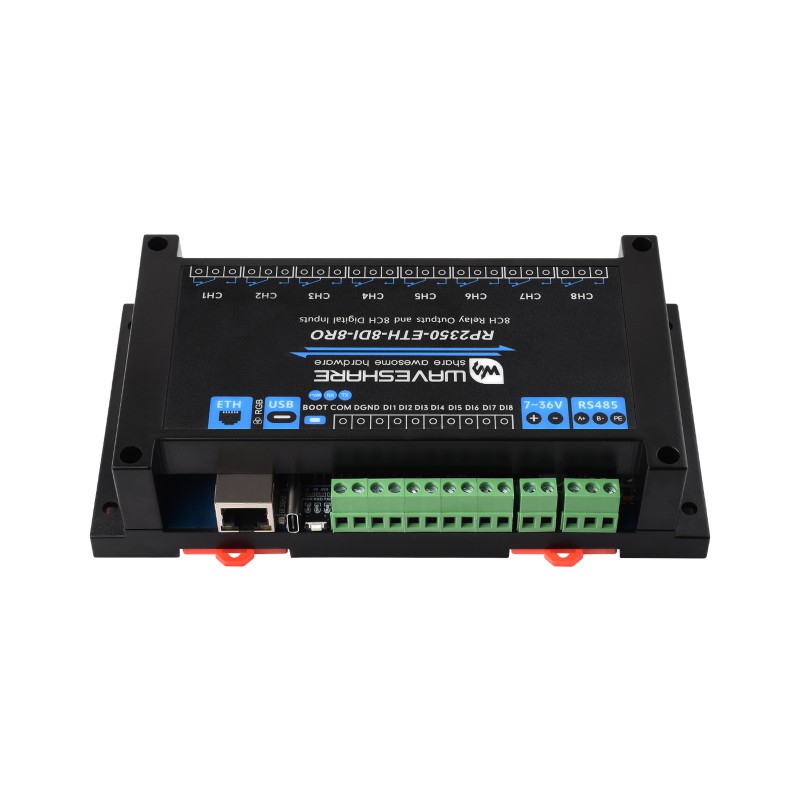

Vstupy, relé a komunikace
Modul nabízí 8 digitálních vstupů 5 – 36 V s optočlenovou izolací a 8 reléových výstupů s NO/NC kontakty. Relé umožňují spínání zátěže do 10 A při 250 V AC nebo 10 A při 30 V DC.
Ke komunikaci je k dispozici Ethernet 10/100 Mb/s a izolované RS485 rozhraní s volitelným 120Ω zakončením. Digitální vstupy je možné využít s pasivními kontakty i aktivními NPN/PNP signály.

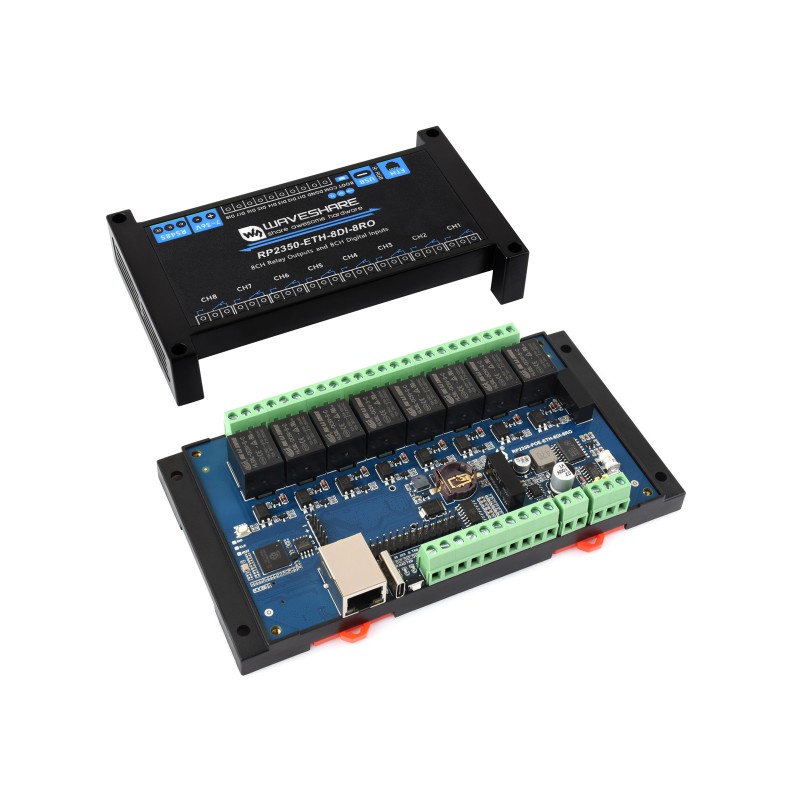

Rozložení prvků na desce
Následující obrázek znázorňuje hlavní komponenty a rozhraní modulu.
| 1 | RP2350B – hlavní mikrokontrolér | 12 | napájecí obvod |
| 2 | pozice / rozhraní PoE – využívá se u PoE varianty modulu | 13 | svorky digitálních vstupů |
| 3 | tlačítko RESET | 14 | obousměrná optočlenová izolace vstupů |
| 4 | optočlenová izolace reléové části | 15 | držák RTC baterie typu 1220 |
| 5 | 8 reléových výstupů | 16 | bzučák |
| 6 | šroubové svorky reléových kontaktů | 17 | rozšiřující pin header |
| 7 | izolace napájení | 18 | stavové LED PWR / RXD / TXD |
| 8 | digitální izolace | 19 | tlačítko BOOT |
| 9 | jumper 120Ω zakončení RS485 | 20 | USB Type-C |
| 10 | rozhraní RS485 | 21 | WS2812 RGB LED |
| 11 | napájecí svorka 7 – 36 V DC | 22 | Ethernet RJ45 |
Komponenty na zadní straně
| 23 | TVS ochrana proti přepěťovým a přechodovým špičkám |
| 24 | RS485 transceiver |
| 25 | MP1605GTF-Z – DC/DC napájecí obvod |
| 26 | PCF85063ATL – RTC obvod pro časované úlohy |
| 27 | W5500 – Ethernet 10/100 Mb/s přes SPI |
| 28 | TF / microSD slot |
Rozšiřující GPIO a pinout
Kromě vestavěných vstupů a relé jsou na desce vyvedeny také multifunkční GPIO mikrokontroléru RP2350B. Podle konfigurace je možné využívat rozhraní UART, I²C, SPI, ADC a PWM a připojovat další senzory nebo periferie.
RTC a microSD
Integrovaný RTC obvod PCF85063ATL umožňuje pracovat s reálným časem a vytvářet časované nebo plánované úlohy. Na desce se nachází držák pro RTC baterii typu 1220.
TF / microSD slot lze použít pro externí ukládání dat, záznamů nebo dalších souborů podle vytvořené aplikace.
Verze s PoE
Pokud chcete modul napájet přímo přes ethernetový kabel, podívejte se i na Waveshare RP2350-POE-ETH-8DI-8RO s podporou PoE.
PoE verze nabízí stejnou základní koncepci s 8 digitálními vstupy, 8 relé, Ethernetem a RS485, navíc však podporuje napájení přes Ethernet podle IEEE 802.3af. Tento produkt SKU 32452 je verze se standardním Ethernet portem bez PoE.
Možnosti využití
- průmyslová a domácí automatizace,
- vzdálené ovládání zařízení přes Ethernet,
- čtení snímačů, tlačítek a koncových spínačů,
- ovládání světel, ventilů, čerpadel a dalších zátěží,
- komunikace se zařízeními RS485 / Modbus,
- sběr a zaznamenávání dat,
- časované řídicí úlohy,
- vlastní průmyslové řídicí a monitorovací systémy.
Obsah balení
- 1× Waveshare RP2350-ETH-8DI-8RO,
- 1× šroubovák.
Dokumentace
Zapojení, komunikační příklady, ukázkové programy a další vývojové zdroje naleznete na Wiki – RP2350-ETH-8DI-8RO.
