Popis

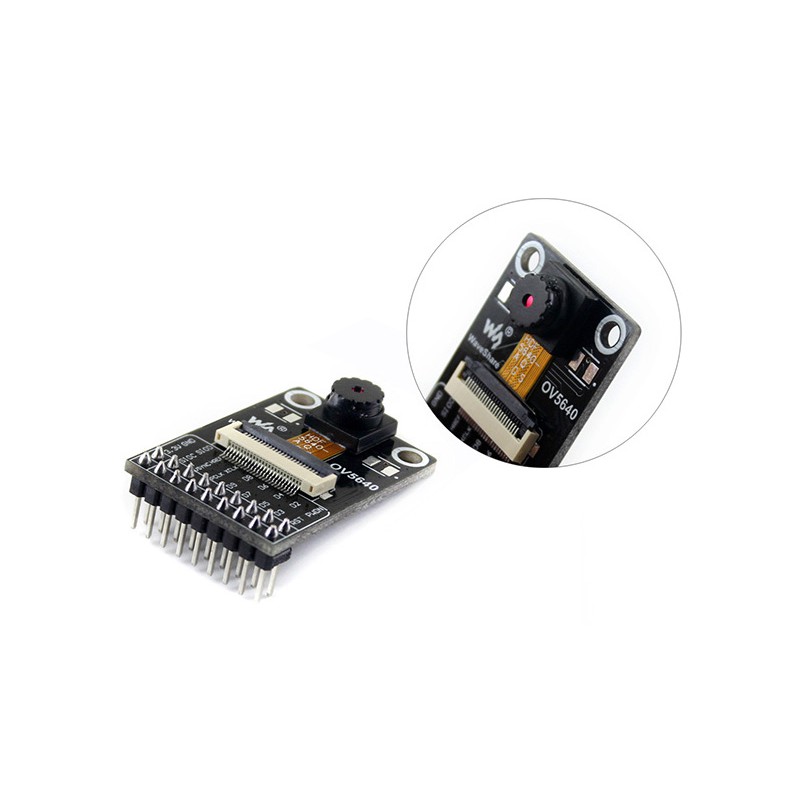

Waveshare OV5640 Camera Board (A) je 5MP kamerový modul se snímačem OV5640 a maximálním rozlišením 2592 × 1944 px. Jedná se o základní a cenově dostupnou verzi řady OV5640 Camera Board, vhodnou pro vývojové projekty, robotiku, počítačové vidění a další embedded aplikace.
Kamera používá 8bitové DVP datové rozhraní a SCCB řídicí rozhraní kompatibilní s I2C. Snímač podporuje automatické funkce zpracování obrazu i manuální nastavení více obrazových parametrů.
Hlavní vlastnosti
- 5MP snímač OV5640
- rozlišení až 2592 × 1944 px
- 63° diagonální zorný úhel
- DVP 8bitové datové rozhraní
- SCCB řízení kompatibilní s I2C
- automatická expozice a vyvážení bílé
- nastavení sytosti, odstínu, gama korekce a ostrosti
- podpora změny rozlišení, výřezu a posunu obrazu
Technické specifikace
| Snímač | OV5640 |
| Rozlišení | 5 MP, 2592 × 1944 px |
| Velikost pixelu | 1,4 × 1,4 µm |
| Velikost snímače | 1/4″ |
| Clona | F2.8 |
| Ohnisková vzdálenost | 2,8 mm |
| Zorný úhel | 63° diagonálně |
| Datové rozhraní | DVP 8-bit |
| Řídicí rozhraní | SCCB, kompatibilní s I2C |
| Napájení | 3,3 V |
| Rozměry | 35,7 × 23,9 mm |
Podporované obrazové formáty
Kamera podporuje formáty YUV422/420, YCbCr422, RGB565/555/444, CCIR656, RAW RGB a komprimovaná data.
Porovnání verzí OV5640 Camera Board
| Verze | Hlavní rozdíl |
| Camera Board (A) | základní cenově dostupná verze |
| Camera Board (B) | fisheye objektiv, 170° záběr |
| Camera Board (C) | automatické zaostřování a integrované přisvícení |
Obsah balení
- 1× Waveshare OV5640 Camera Board (A)
Dokumentace
Schéma zapojení, datasheety, ukázkový kód a další podklady naleznete na Wiki.
