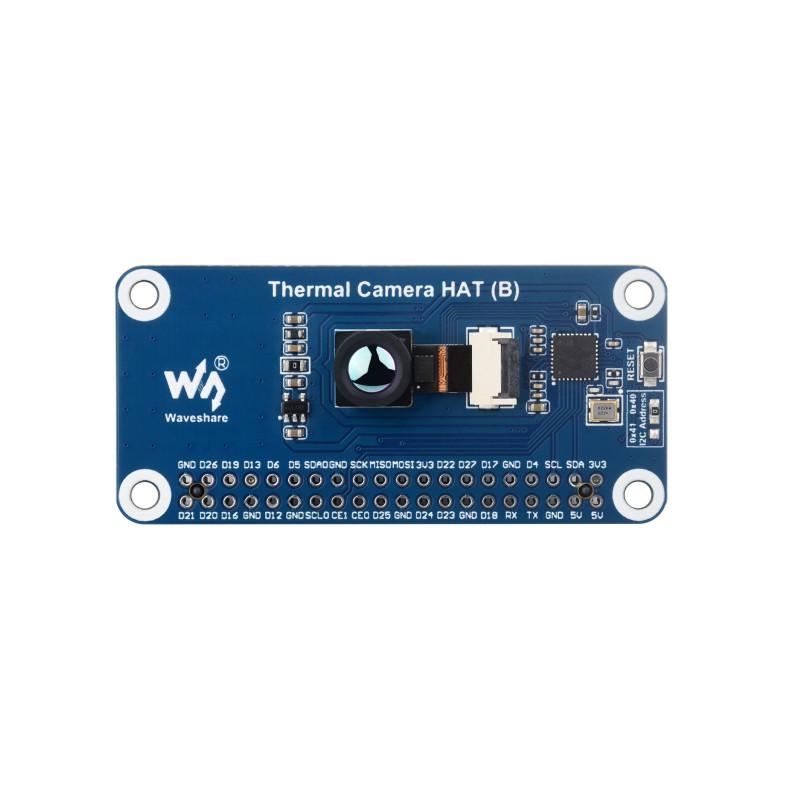

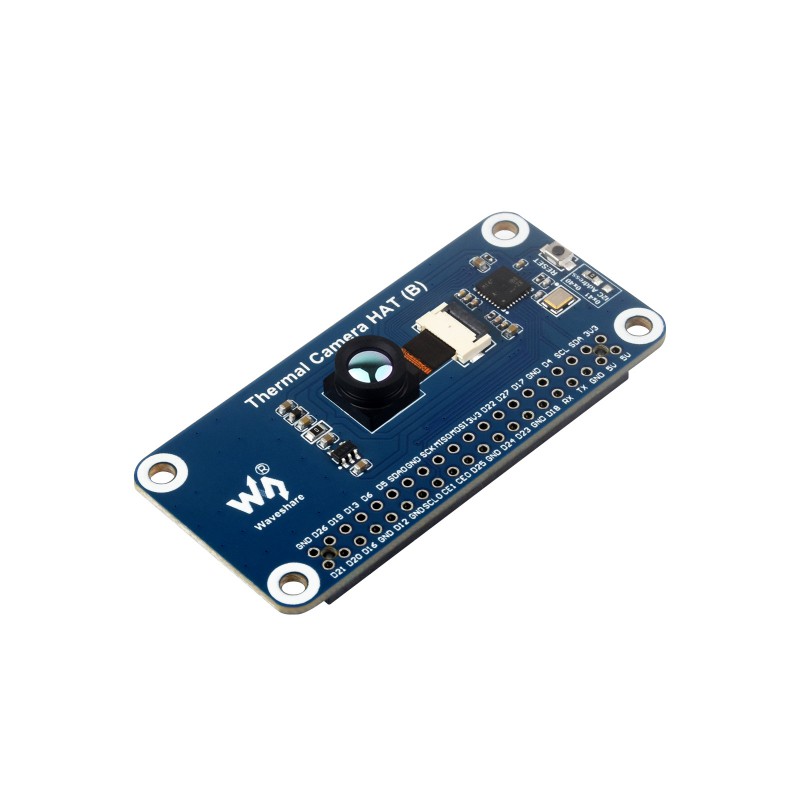

Waveshare Thermal-45 Camera HAT (B) termokamera pro Raspberry Pi

2 572 Kč (bez DPH 2 126 Kč )

Long-wave IR termokamera HAT pro Raspberry Pi 80 × 62 px, zorné pole 45°, 25 FPS.

1 skladem

Skladem 1 ks

Katalogové číslo: 28566 Kategorie: Štítek:

Popis

Waveshare Thermal-45 Camera HAT (B) je long-wave IR termokamera ve formě HAT modulu pro Raspberry Pi. Umožňuje bezkontaktní snímání teplotního rozložení objektů v zorném poli a generování termálního obrazu. Je vhodná pro monitorování teploty, detekci tepelných změn, smart home projekty, bezpečnostní aplikace, průmyslová měření nebo inteligentní řízení.

Modul využívá hybridní technologii microbolometer + thermopile pixel a IR pole s rozlišením 80 × 62 pixelů. Díky tomu dokáže snímat infračervené záření objektů, vypočítat povrchovou teplotu a vytvořit termální obraz. Shutterless design umožňuje kontinuální provoz a plynulý výstup termálního videa.

Hlavní vlastnosti

  • Long-wave IR termokamera – bezkontaktní snímání teplotního rozložení objektů
  • IR pole 80 × 62 pixelů – vytváření termálního obrazu z naměřených dat
  • Hybridní technologie microbolometer + thermopile – snímání infračerveného záření v zorném poli
  • Shutterless design – kontinuální provoz a výstup termálního video streamu
  • Obnovovací frekvence až 25 FPS – plynulejší výstup termálního obrazu
  • Zorné pole 45° horizontálně – verze Thermal-45 pro užší záběr sledované oblasti
  • Teplotní rozsah cíle -40 až 400 °C – vhodné pro různé měřicí a monitorovací aplikace

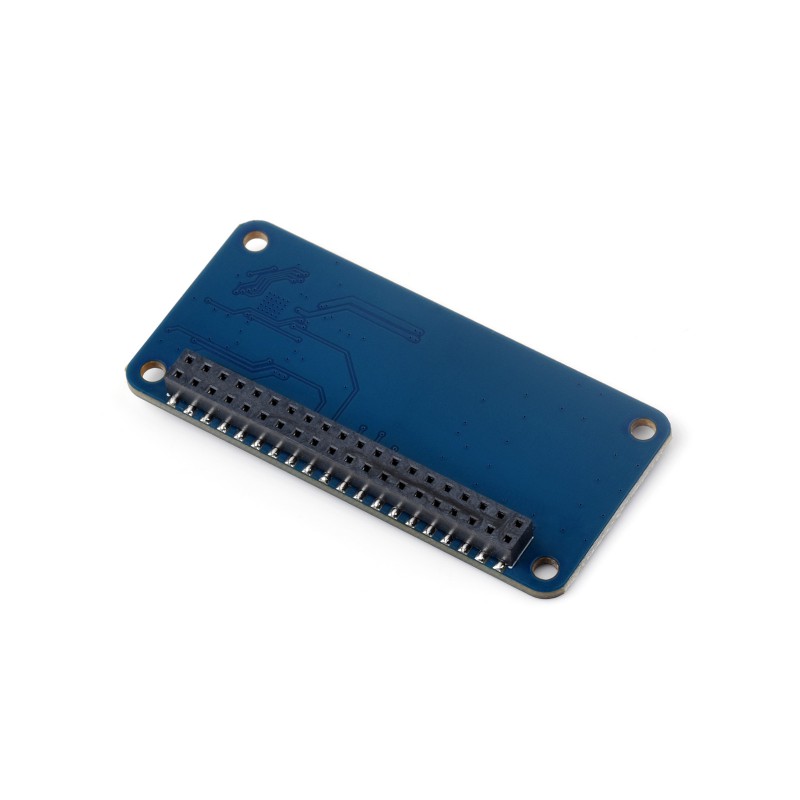

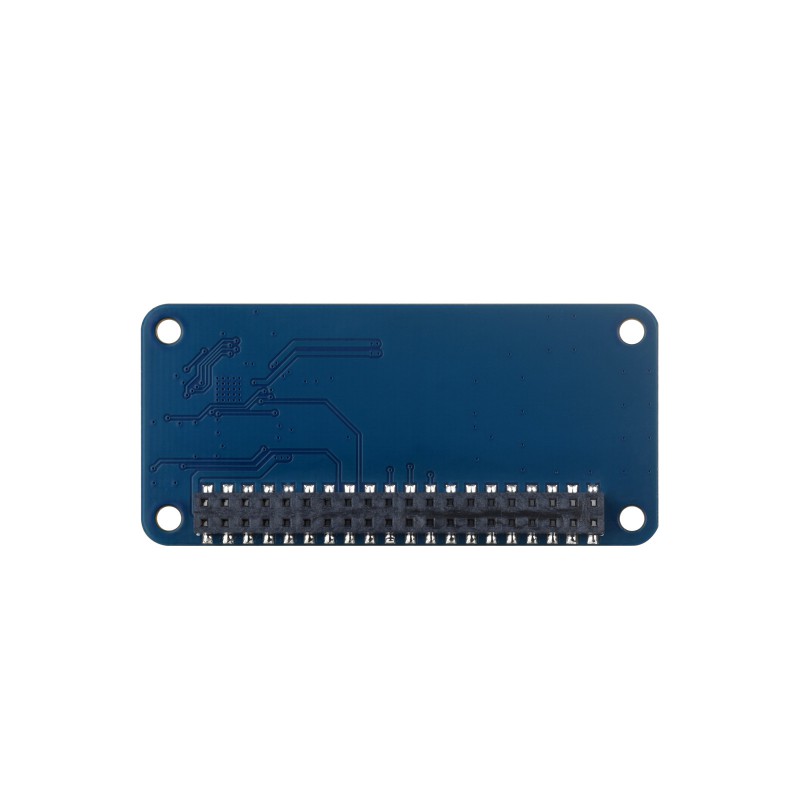

  • 40pinový GPIO header – jednoduché připojení k Raspberry Pi

Technické specifikace

Kompatibilita Desky Raspberry Pi se 40pinovým GPIO headerem
IR rozlišení 80 × 62 pixelů
Technologie snímače Hybridní technologie microbolometer + thermopile pixel
Vlnový rozsah 8 – 14 μm
Zorné pole 56° diagonálně / 45° horizontálně / 34° vertikálně
Obnovovací frekvence až 25 FPS
Rozsah cílové teploty -40 až 400 °C
Přesnost měření ±1,5 °C při okolní teplotě 10 – 70 °C
NETD 125 mK
Napájení 5 V
Provozní proud 20 mA při 5 V
GPIO konektor Standardní Raspberry Pi 40pinový GPIO header

Použití

  • bezkontaktní monitorování teploty
  • termální zobrazování a analýza teplotních rozdílů
  • IR teploměry a termovizní zařízení
  • smart home a inteligentní budovy
  • inteligentní osvětlení a automatizace
  • průmyslové sledování teploty
  • bezpečnostní a detekční aplikace
  • detekce pohybu nebo přítomnosti podle tepelného obrazu

Více informací o zapojení, dokumentaci a používání naleznete na stránce výrobce: Waveshare Thermal Camera HAT (B) Wiki

Další informace

Hmotnost 24 g
