Waveshare kapacitní snímač otisků prstů (B)

1 186 Kč (bez DPH 980 Kč )

Kapacitní snímač otisků prstů s rozhraním UART/USB a kapacitou až 3000 otisků.

1 skladem

Skladem 1 ks

Katalogové číslo: 20679 Kategorie: Štítek:

Popis

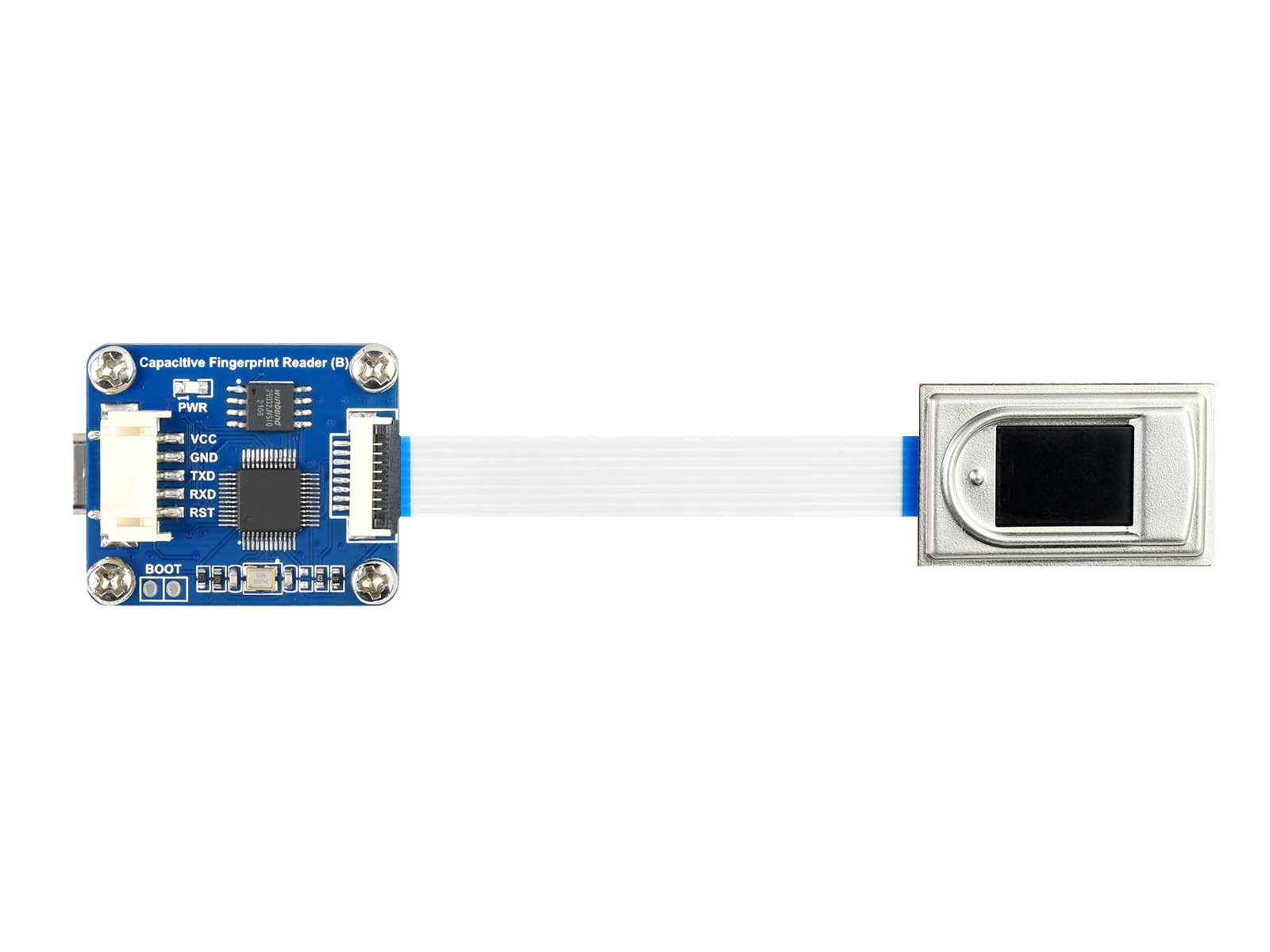

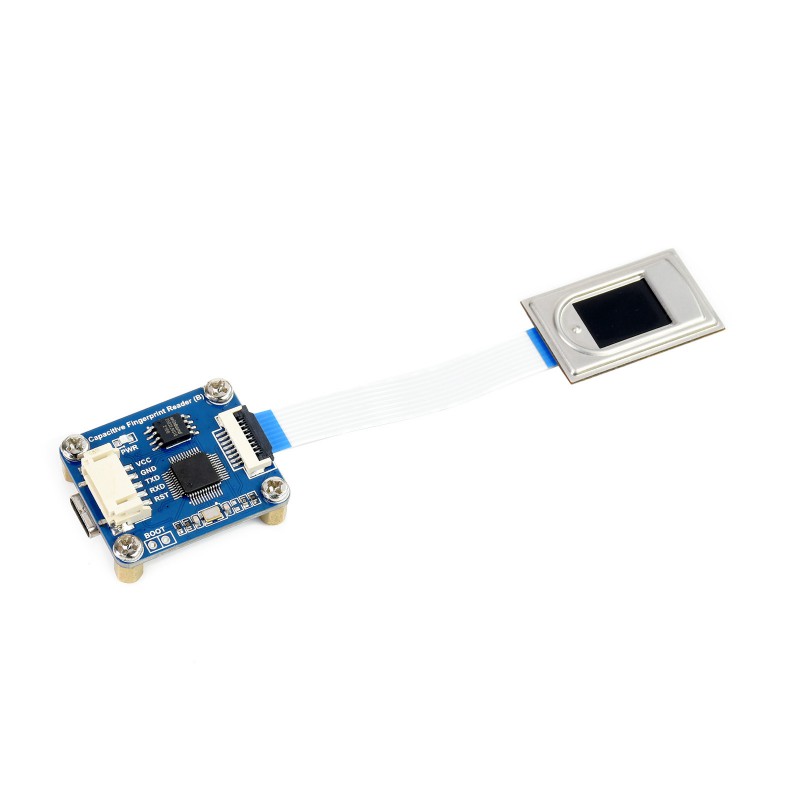

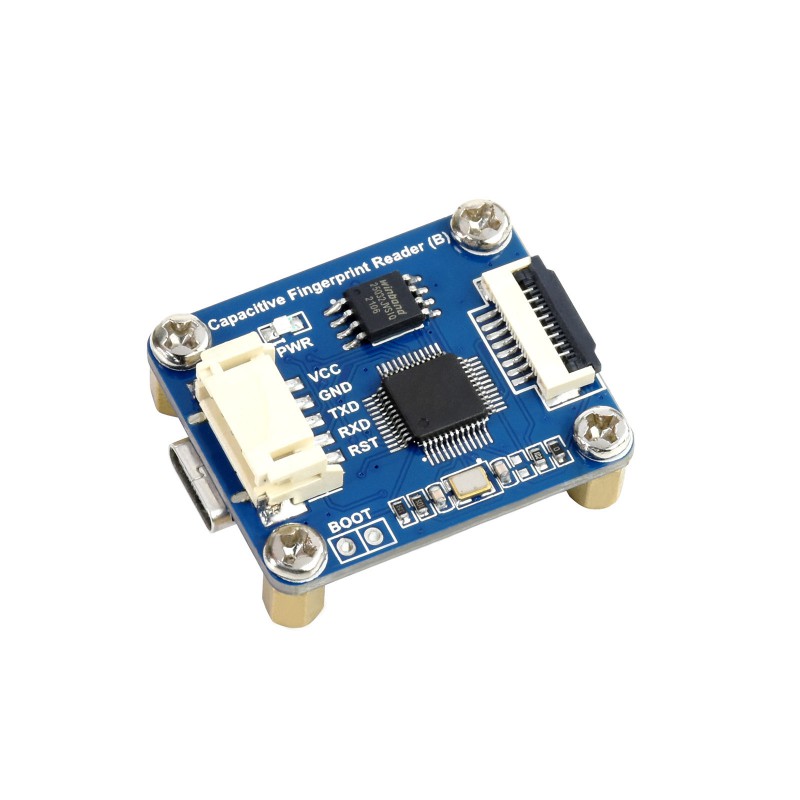

Waveshare Capacitive Fingerprint Reader (B) je kapacitní snímač otisků prstů určený k integraci do elektronických, bezpečnostních a přístupových systémů. Modul umožňuje registraci, zpracování, uložení a porovnávání otisků prstů.

Modul využívá kapacitní polovodičový senzor, výkonný procesor Cortex a komerční algoritmus pro rozpoznávání otisků. Díky tomu poskytuje rychlou a stabilní identifikaci bez nutnosti detailní znalosti technologie zpracování otisků.

Pro komunikaci je možné použít rozhraní UART nebo USB. Modul je vhodný pro projekty s Raspberry Pi, Arduinem, STM32 a dalšími řídicími deskami. Ovládání probíhá pomocí jednoduchých příkazů a výrobce poskytuje dokumentaci, nástroje a ukázkové příklady.

Hlavní vlastnosti

  • Kapacitní snímač otisků prstů – vhodný pro bezpečnostní a identifikační aplikace
  • Komunikace UART / USB – možnost volby způsobu připojení podle projektu
  • Kapacita až 3000 otisků – vhodné i pro rozsáhlejší databáze uživatelů
  • Rychlé porovnání – čas vyhledání otisku přibližně 0,5 s

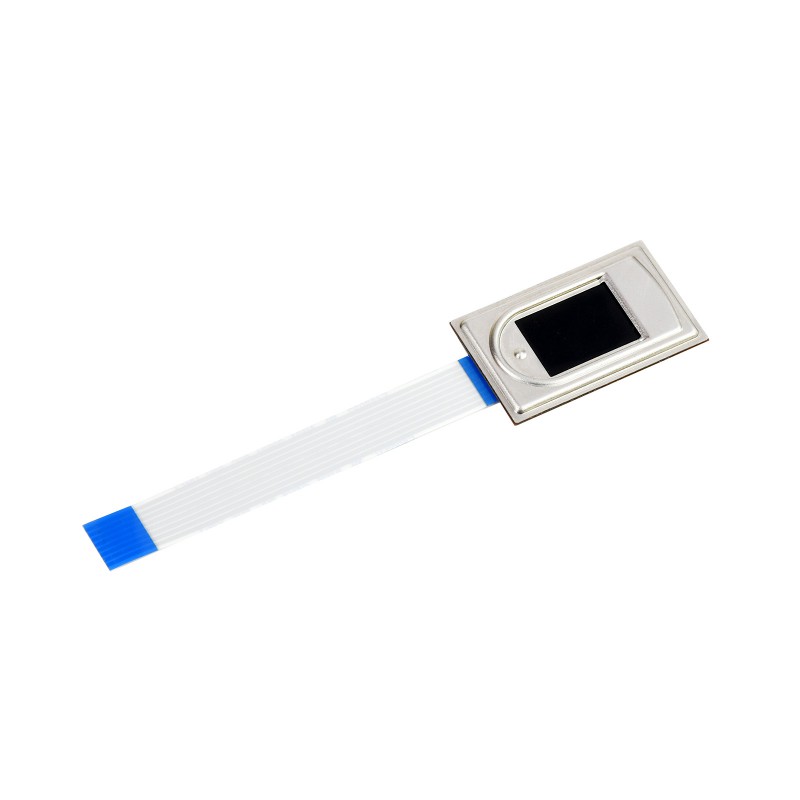

  • Kapacitní polovodičový senzor – snímání dotykem bez nutnosti silného přitlačení
  • Nastavitelná úroveň zabezpečení – úroveň 1 až 5, výchozí 3
  • Podpora práce s obrazem a šablonami otisků – registrace, generování a ukládání šablon
  • Kompatibilita s napájením 3,3 V / 5 V – vhodné pro různé vývojové desky
  • Dostupné vývojové zdroje – příklady pro Raspberry Pi, Arduino a STM32

Technické specifikace

Typ senzoru Polovodičový kapacitní senzor
Komunikační rozhraní UART / USB
Napájecí napětí 3,3 – 5 V
Kapacita otisků 3000
Rozlišení obrazu 208 × 288 px
DPI 508 DPI
Stupně šedi 256, 8bit
Snímací plocha 14,6 × 10,6 mm
Rozměry modulu 34 × 28,5 mm
Rozměry senzoru 33,4 × 20,4 mm
Rychlost snímání obrazu 20 fps
Čas porovnání cca 0,5 s
Nastavitelná úroveň zabezpečení 1 – 5, výchozí 3
Šifrovací klíč 64bit
Provozní proud < 40 mA
Přenosová rychlost UART 9600 – 921600 bps, výchozí 115200 bps

Použití

  • přístupové systémy
  • odemykání zařízení otiskem prstu
  • docházkové systémy
  • elektronické zámky a trezory
  • identifikace uživatelů v embedded projektech
  • projekty s Raspberry Pi, Arduinem nebo STM32

Více informací o zapojení, příkazech, nástrojích a ukázkových kódech naleznete na stránce výrobce: Waveshare Capacitive Fingerprint Reader (B) Wiki
