Waveshare TCS34725 farebný senzor

247 Kč (bez DPH 204 Kč )

Barevný senzor TCS34725 s I2C rozhraním pro měření RGB barev a intenzity světla.

14 skladem

Skladem 14 ks

Katalogové číslo: 16131 Kategorie: Štítek:

Popis

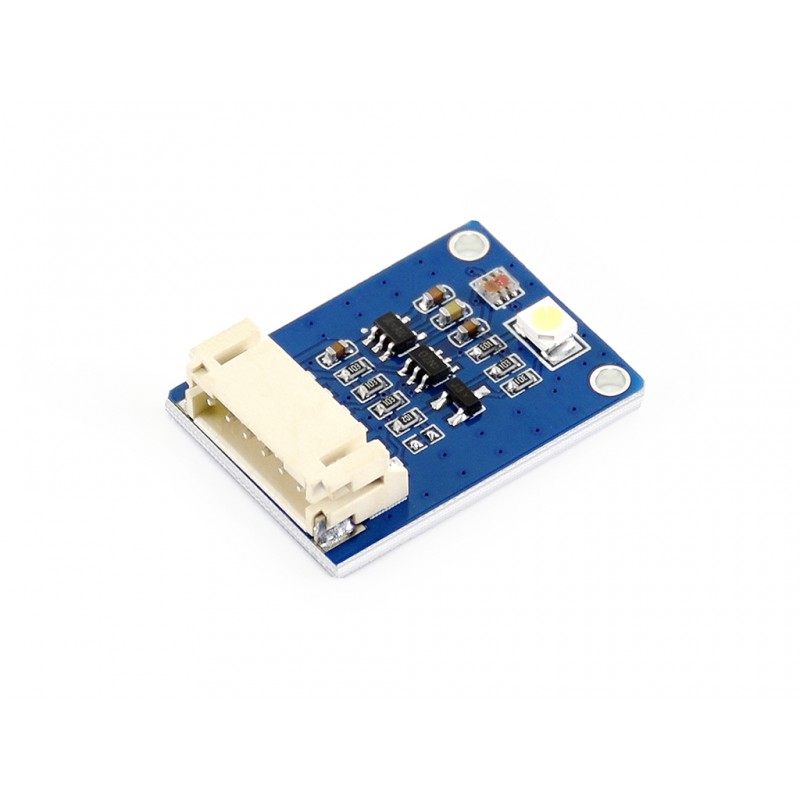

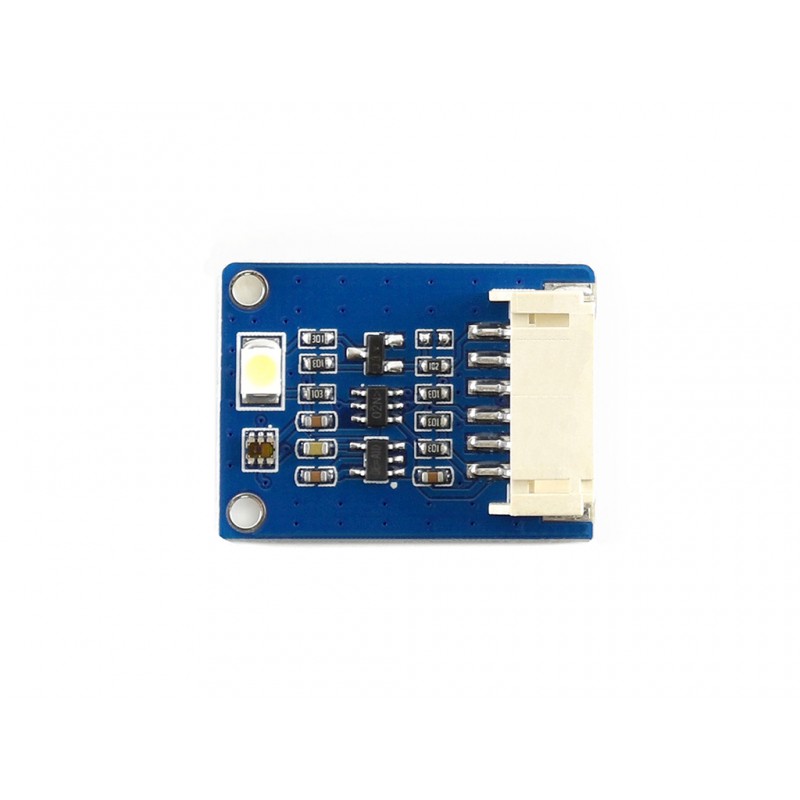

Waveshare TCS34725 barevný senzor je modul určený ke snímání barev a intenzity světla. Využívá senzor TCS34725FN, který poskytuje digitální údaje o červené, zelené, modré a čiré složce světla přes I2C rozhraní.

Modul je vhodný k rozpoznávání barev, třídění objektů podle barvy, měření okolního osvětlení nebo jednoduché světelné a automatizační projekty. Díky integrovanému IR filtru pomáhá omezit vliv infračervené složky světla na měření.

Na modulu se nachází také přisvětlovací LED dioda, jejíž jas je možné regulovat pomocí PWM. Modul obsahuje převodník logických úrovní, díky čemuž je kompatibilní s 3,3V i 5V systémy.

Hlavní vlastnosti

  • Senzor TCS34725FN – snímání barev a intenzity světla
  • I2C rozhraní – jednoduché připojení pomocí SDA a SCL
  • RGBC výstup – červená, zelená, modrá a čirá složka světla
  • 16bitové rozlišení na kanál – přesnější měření barev
  • Integrovaný IR filtr – snížení vlivu infračervené složky světla
  • Přisvětlovací LED dioda – pomocné osvětlení měřeného objektu
  • Interrupt výstup – možnost nastavení prahových hodnot intenzity světla
  • Kompatibilita s 3,3V / 5V logikou – vhodné pro různé vývojové desky

Technické specifikace

Typ produktu Barevný senzor / senzor intenzity světla
Senzor TCS34725FN
Komunikační rozhraní I2C
Napájecí / logické napětí 3,3 V / 5 V
Měřené složky RGBC – červená, zelená, modrá, čirá
Rozlišení 4kanálové RGBC, 16bit na kanál
I2C adresa 0x29
Doporučená měřicí vzdálenost 2 mm

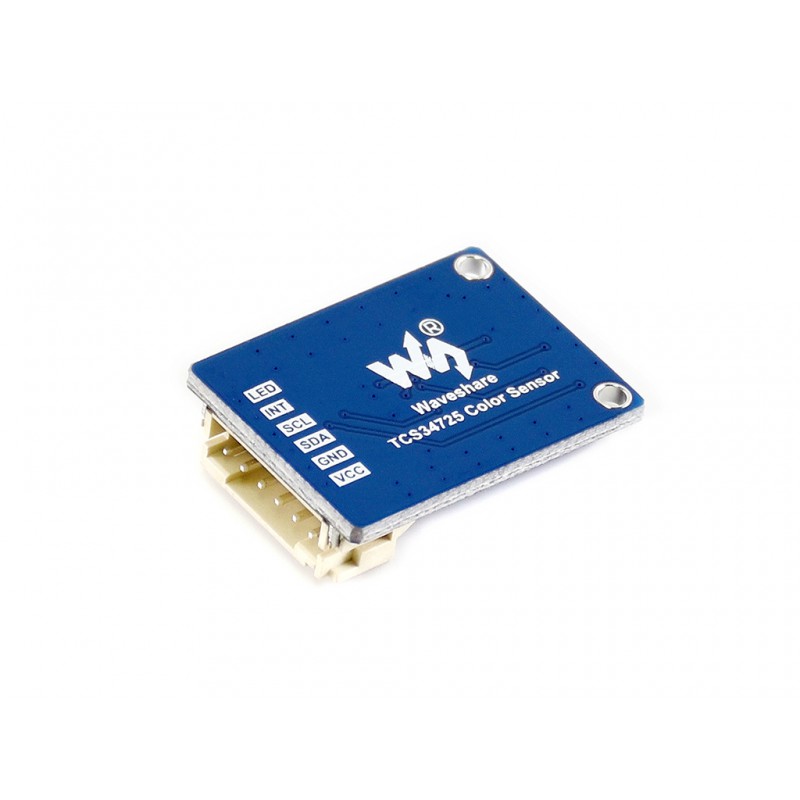

Popis pinů

VCC Napájení 3,3 V / 5 V
GND Zem
SDA I2C datová linka
SCL I2C hodinová linka
INT Interrupt výstup, otevřený kolektor
LED Ovládání přisvětlovací LED diody

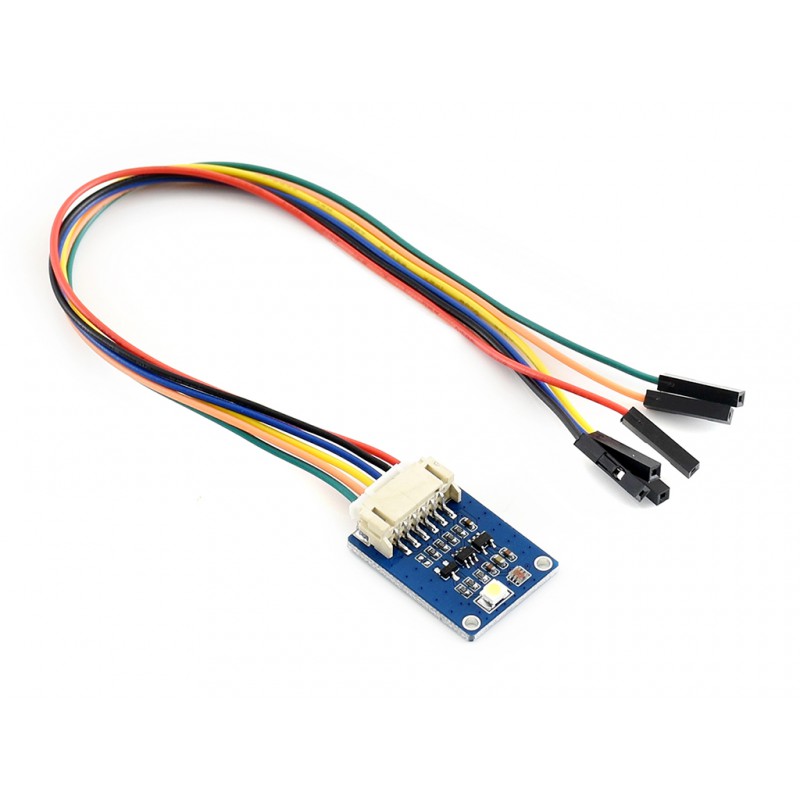

Obsah balení

  • 1× Waveshare TCS34725 Color Sensor
  • 1× PH2.0 6pinový kabel

Použití

  • rozpoznávání a měření barev
  • třídění objektů podle barvy
  • měření okolního osvětlení
  • kalibrace světelných podmínek
  • projekty s Arduino, Raspberry Pi nebo STM32
  • automatizační a robotické aplikace
  • prototypování elektroniky

Více informací o zapojení, dokumentaci a ukázkových kódech naleznete na stránce výrobce: Waveshare TCS34725 Color Sensor Wiki

Další informace

Hmotnost 8 g
