Waveshare ESP32-S3-DEV-KIT-N32R16V vývojová deska

448 Kč (bez DPH 370 Kč )

ESP32-S3 vývojová deska s WiFi, Bluetooth LE, USB-C, 32 MB Flash, 16 MB PSRAM a integrovanou anténou.

2 skladem

Skladem 2 ks

Přidat mezi oblíbené
Katalogové číslo: 32837 Kategorie: Štítek:

Popis

Waveshare ESP32-S3-DEV-KIT-N32R16V je kompaktní vývojová deska založená na modulu ESP32-S3-WROOM. Deska využívá 32bitový dvoujádrový procesor Xtensa LX7 s pracovní frekvencí až 240 MHz. Verze N32R16V je vybavena pamětí 32 MB Flash a 16 MB PSRAM, díky čemuž je vhodná i pro náročnější aplikace, webová rozhraní, grafické knihovny, práci s většími daty nebo projekty vyžadující více paměti.

ESP32-S3 podporuje bezdrátovou komunikaci 2,4 GHz WiFi 802.11 b/g/n a Bluetooth 5 LE. Deska má integrovanou anténu a je určena pro snadné připojení k počítači pomocí USB-C konektoru.

Na desce se nacházejí čipy CH343 a CH334, které umožňují USB a UART vývoj přes jedno USB-C rozhraní. Pinout je kompatibilní s vývojovou deskou ESP32-S3-DevKitC-1, což usnadňuje použití se stávajícími moduly, rozšířeními a příklady.

Vývoj je možný v prostředích ESP-IDF, Arduino IDE, MicroPython a dalších podporovaných nástrojích.

Hlavní vlastnosti

  • ESP32-S3 vývojová deska – vhodná pro IoT, WiFi, Bluetooth LE a embedded projekty
  • ESP32-S3-WROOM modul – výkonný ESP32-S3 modul pro vývoj aplikací
  • Dvoujádrový Xtensa LX7 procesor – pracovní frekvence až 240 MHz

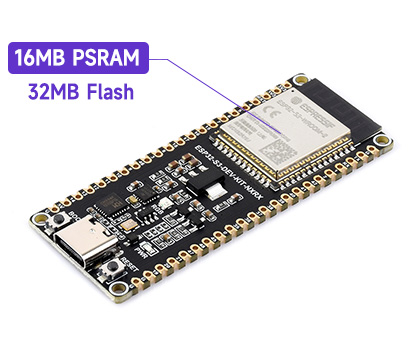

  • 32 MB Flash a 16 MB PSRAM – verze N32R16V s vyšší kapacitou paměti
  • WiFi a Bluetooth LE – 2,4 GHz WiFi 802.11 b/g/n a Bluetooth 5 LE
  • Integrovaná anténa – bez potřeby externí antény
  • USB-C konektor – napájení, programování a komunikace s počítačem
  • CH343 a CH334 na desce – podpora USB a UART vývoje přes jedno USB-C rozhraní
  • Kompatibilní pinout – kompatibilita s ESP32-S3-DevKitC-1
  • Podpora ESP-IDF, Arduino IDE a MicroPython – flexibilní možnosti vývoje

Technické specifikace

Procesor 32bit Xtensa LX7, dvoujádrový
Frekvence procesoru až 240 MHz
SRAM 512 KB
ROM 384 KB
Flash paměť 32 MB
PSRAM 16 MB
Bezdrátová komunikace 2,4 GHz WiFi 802.11 b/g/n, Bluetooth 5 LE
Bluetooth Bluetooth LE, Bluetooth Mesh
USB konektor USB Type-C
USB / UART čipy CH343, CH334
Anténa Integrovaná anténa
Pinout Kompatibilní s ESP32-S3-DevKitC-1
Vývojová prostředí ESP-IDF, Arduino IDE, MicroPython

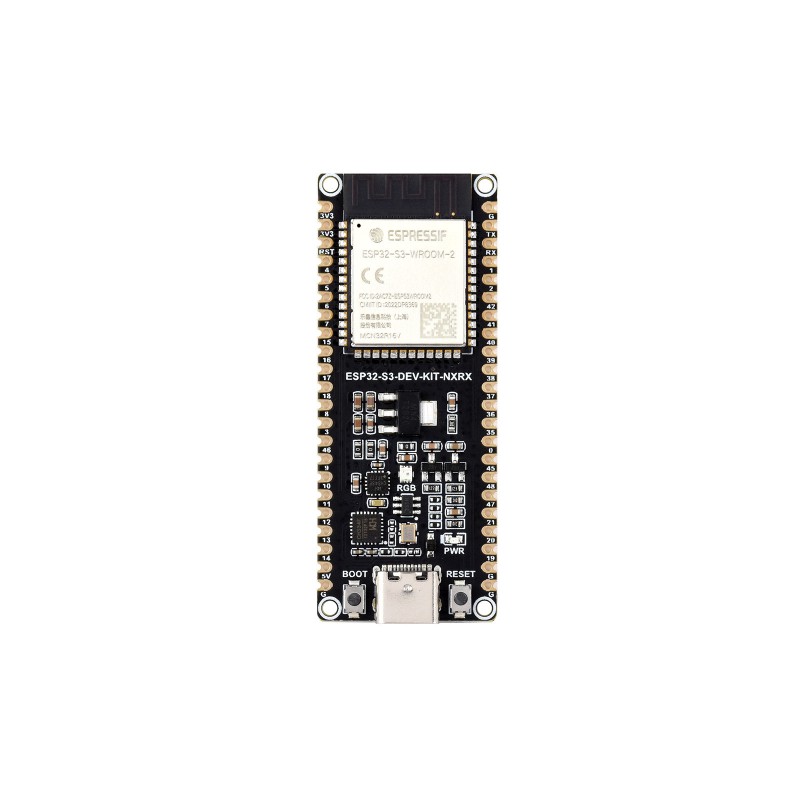

Rozložení hlavních komponentů a ovládacích prvků na desce:

Další verze ze stejné série

V nabídce najdete i další varianty Waveshare ESP32-S3-DEV-KIT. Liší se zejména kapacitou Flash a PSRAM a použitým typem antény.

Model Flash PSRAM Anténa
ESP32-S3-DEV-KIT-N16R8 16 MB 8 MB integrovaná
ESP32-S3-DEV-KIT-N16R8-U 16 MB 8 MB externí
ESP32-S3-DEV-KIT-N32R16V tento produkt 32 MB 16 MB integrovaná

N32R16V nabízí největší kapacitu paměti z uvedených variant. Pokud vám postačuje 16 MB Flash a 8 MB PSRAM, můžete zvolit N16R8 s integrovanou anténou nebo N16R8-U s externí anténou.

Použití

  • IoT zařízení s WiFi a Bluetooth LE komunikací
  • smart home senzory a ovladače
  • webová ovládací rozhraní
  • automatizace a řídicí systémy
  • Bluetooth LE a Bluetooth Mesh aplikace
  • vývoj projektů s ESP-IDF, Arduino IDE nebo MicroPython
  • prototypování s ESP32-S3
  • projekty vyžadující větší Flash paměť a PSRAM

Více informací o zapojení, dokumentaci a používání najdete na Wiki.

Další informace

Hmotnost 14 g

Časté dotazy

Jaký modul používá ESP32-S3-DEV-KIT-N32R16V?

Deska používá modul z rodiny ESP32-S3-WROOM s mikrokontrolérem ESP32-S3 a integrovanou anténou.

Kolik paměti má tato verze?

Model N32R16V je vybaven 32 MB Flash a 16 MB PSRAM, takže je vhodný i pro aplikace, které potřebují více paměti.

Má deska WiFi a Bluetooth?

Ano. ESP32-S3 podporuje 2,4 GHz WiFi 802.11 b/g/n a Bluetooth Low Energy.

Má tato verze integrovanou anténu?

Ano. Model N32R16V používá integrovanou anténu, takže pro běžné WiFi a Bluetooth použití není nutné připojovat externí anténu.

Jaký je rozdíl mezi N32R16V a N16R8-U?

Model N32R16V má 32 MB Flash, 16 MB PSRAM a integrovanou anténu. Model N16R8-U má 16 MB Flash, 8 MB PSRAM a používá externí anténu. Výběr závisí zejména na požadované kapacitě paměti a způsobu umístění antény.

Kterou verzi si mám vybrat?

Pokud potřebujete větší Flash a PSRAM a vyhovuje vám integrovaná anténa, vhodnější je N32R16V. Pokud chcete externí anténu nebo potřebujete anténu umístit mimo kryt zařízení, vhodnější je N16R8-U.

Jaká programovací prostředí mohu použít?

Desku je možné programovat například pomocí ESP-IDF, Arduino IDE nebo MicroPython.

K čemu slouží čipy CH343 a CH334?

CH343 zajišťuje USB-UART komunikaci a CH334 slouží jako USB HUB. Díky tomu je možné přes jeden USB-C konektor využívat více způsobů programování a ladění.

Proč se po připojení mohou zobrazit dva COM porty?

Deska umožňuje používat klasický USB-UART převodník i nativní USB rozhraní ESP32-S3, proto se po připojení k počítači mohou zobrazit dva komunikační porty.

Jakou logickou úroveň používají GPIO?

GPIO piny pracují s logickou úrovní 3,3 V.

Mohu připojit 5 V signál přímo na GPIO?

Ne. GPIO nejsou určeny pro přímé připojení 5 V logických signálů. U 5 V periferií může být nutný převodník logických úrovní.

Jaká rozhraní jsou na GPIO dostupná?

Podle konkrétního pinu a konfigurace je možné využívat například UART, I²C, SPI, PWM, ADC, dotykové vstupy, JTAG nebo USB funkce.

Je deska vhodná pro náročnější IoT nebo grafické aplikace?

Ano. Díky 32 MB Flash a 16 MB PSRAM je vhodná i pro větší IoT aplikace, webová rozhraní, grafické knihovny, práci s displeji nebo projekty s většími daty.
