Popis

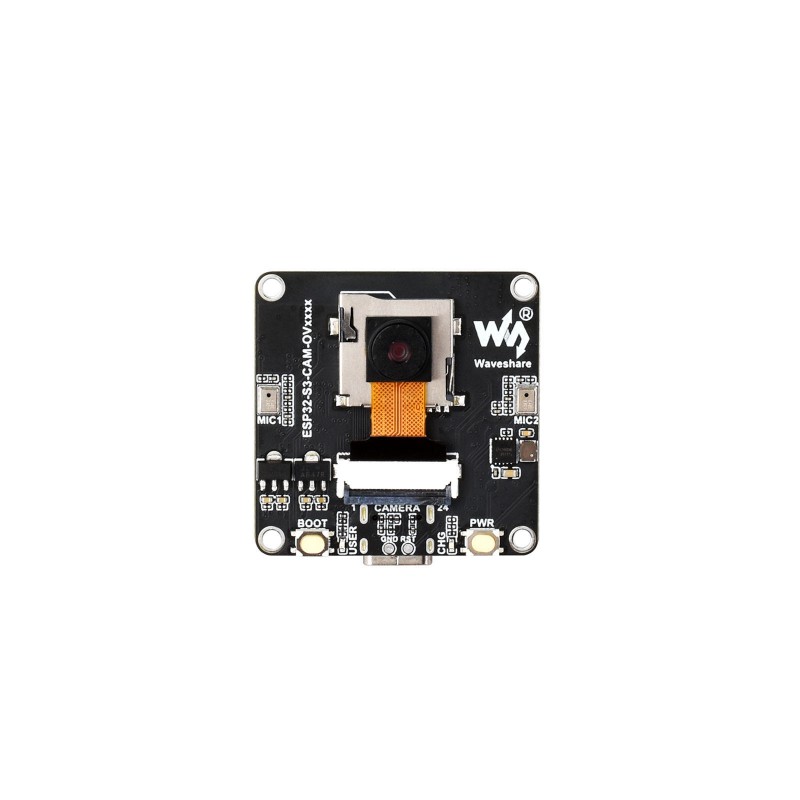

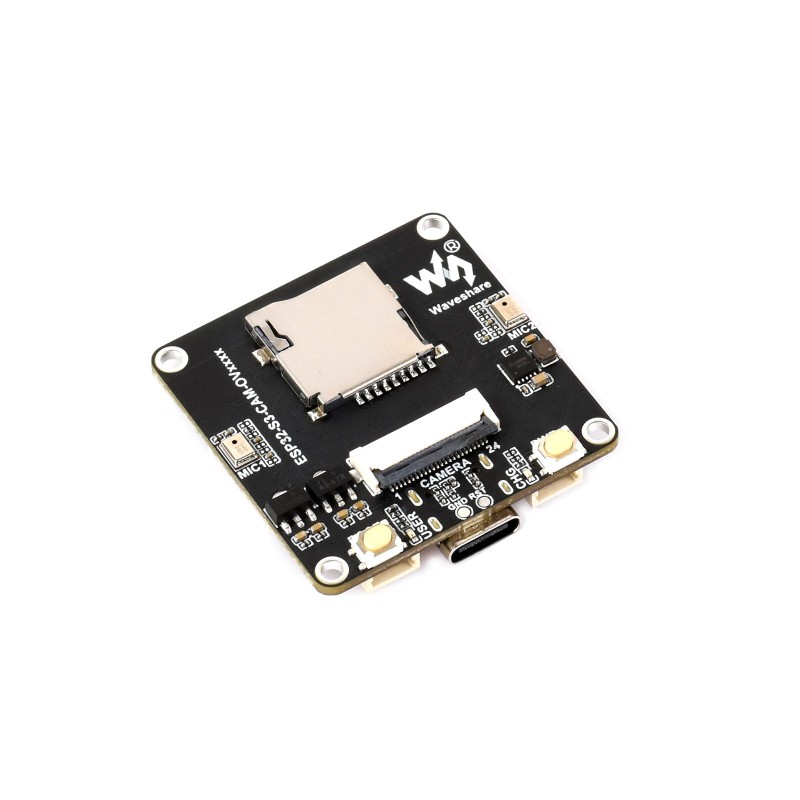

Waveshare ESP32-S3-CAM je vývojová deska s mikrokontrolérem ESP32-S3, kamerovým rozhraním, WiFi, Bluetooth a integrovaným audio vstupem i výstupem. Je vhodná pro AIoT projekty, zpracování obrazu, rozpoznávání objektů, jednoduché kamerové aplikace, hlasové ovládání a prototypování zařízení s kamerou.
Produkt je dostupný ve více variantách podle použitého kamerového senzoru: OV5640, OV3660, GC0308 nebo GC2145. Jednotlivé verze se liší hlavně maximálním rozlišením a parametry kamery.
Hlavní vlastnosti
- vývojová deska pro kamerové, AIoT a obrazové projekty
- vhodná pro jednoduché kamerové aplikace, rozpoznávání obrazu a IoT zařízení
- podpora WiFi a Bluetooth komunikace
- dostupné varianty s různými kamerovými senzory
- možnost připojení externího displeje
- podpora audio vstupu a výstupu
- možnost napájení přes USB-C nebo 3,7 V lithiovou baterii
- podpora vývoje v Arduino IDE a ESP-IDF
Rozdíl mezi variantami kamery
Jednotlivé varianty se liší použitým kamerovým senzorem. Základní vývojová deska ESP32-S3-CAM zůstává stejná, rozdíl je zejména v maximálním rozlišení, výstupním formátu, parametrech objektivu a zorném poli kamery.
| Varianta kamery | Maximální rozlišení | Výstupní rozhraní | Výstupní formát | Velikost objektivu | Ohnisková vzdálenost | Světelnost | Zorné pole |
| OV5640 | 2592 × 1944 px | DVP | RGB565, YUV/YCbCr422 | 1/4″ | 4,1 mm | 2.8 | D: 68° H: 55° V: 42° |
| OV3660 | 2048 × 1536 px | DVP | 8/10bitová Raw RGB data, JPEG komprese, YUV/YCbCr422, RGB565 | – | 3,2 mm | 2.4 | D: 68° |
| GC2145 | 1616 × 1232 px | DVP | RGB565, YCbCr422, 8bitová Raw RGB data | 1/5″ | 2,38 mm | 2.4 | D: 68° H: 60° V: 46,8° |
| GC0308 | 648 × 488 px | DVP | Grayscale, YCbCr422, RGB565 | 1/6,5″ | 2,5 mm | 2.4 | D: 58° H: 46° V: 35° |
Technické specifikace
| Výrobce | Waveshare |
| Modelová série | ESP32-S3-CAM |
| Mikrokontrolér | ESP32-S3R8 |
| Procesor | Xtensa 32bitový LX7, dvoujádrový, až 240 MHz |
| Bezdrátová komunikace | WiFi 2,4 GHz, Bluetooth 5 LE |
| PSRAM | 8 MB |
| Flash paměť | 16 MB |
| Konektor | USB-C |
| Kamera | podle zvolené varianty |
| Kamerové rozhraní | 24pinové DVP |
| Displejové rozhraní | 18pinové SPI / QSPI |
| Paměťová karta | slot na TF kartu |
| Audio vstup | duální mikrofon |
| Audio výstup | konektor pro externí reproduktor, 3 W / 4 Ω |
| Bateriový konektor | GH1.25 2pinový pro 3,7 V lithiovou baterii |
| Vývojové prostředí | Arduino IDE, ESP-IDF |
Přehled rozhraní a pinů desky ESP32-S3-CAM pro kameru, displej, TF kartu, audio a napájení.

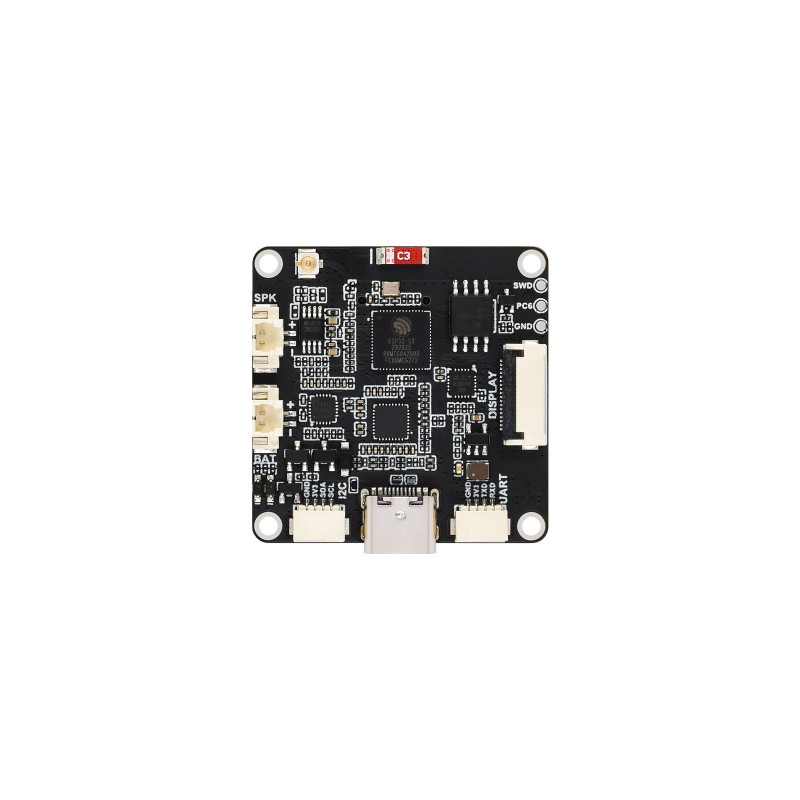

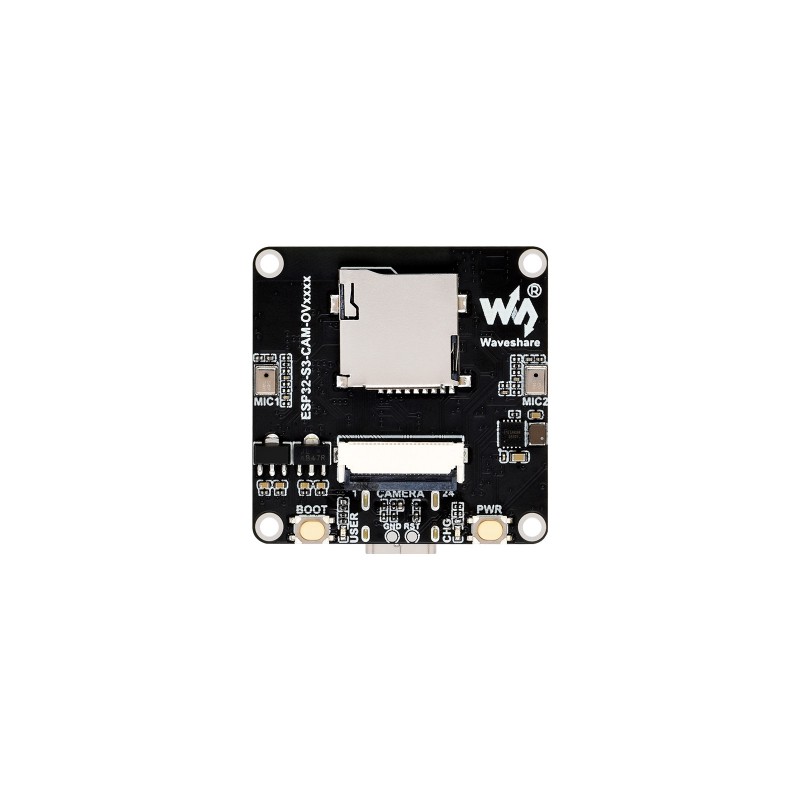

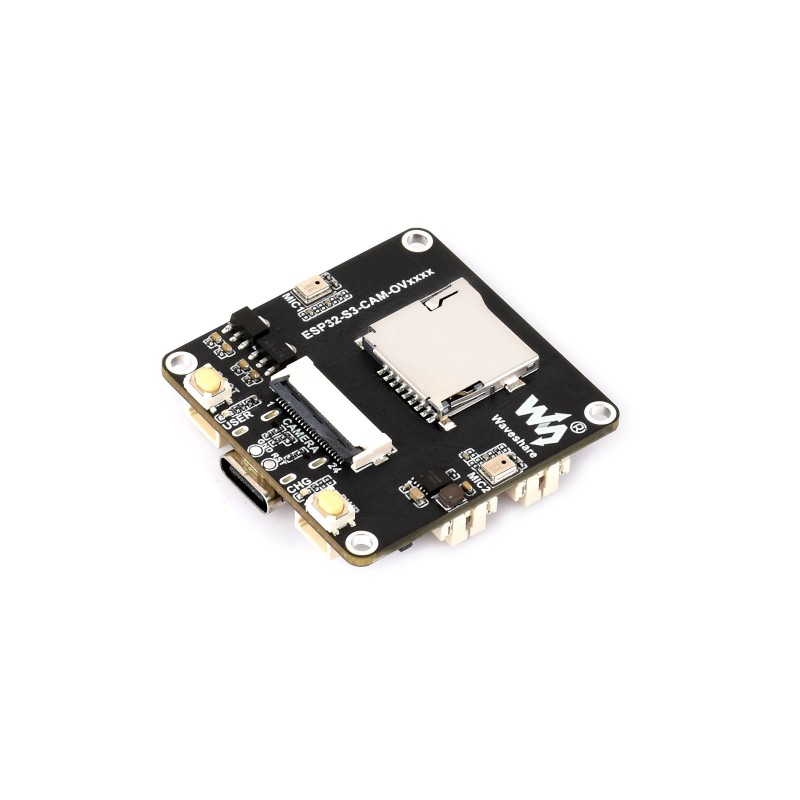

Rozložení desky
Na obrázku v galerii je zobrazeno rozložení hlavních částí desky ESP32-S3-CAM. Jednotlivá čísla označují tyto prvky:
| Číslo | Popis | Číslo | Popis |
| 1 | slot na TF kartu | 14 | konektor pro externí reproduktor, výstup 3 W / 4 Ω |
| 2 | duální mikrofony | 15 | bateriový konektor GH1.25 2pinový pro 3,7 V lithiovou baterii |
| 3 | DVP rozhraní pro kameru | 16 | zesilovač NS4150B |
| 4 | tlačítko BOOT | 17 | ES8311 audio kodek |
| 5 | tlačítko PWR | 18 | ES7210 audio ADC |
| 6 | čip ETA6098 pro správu nabíjení | 19 | I2C header |
| 7 | USER indikátor, podporuje vlastní funkce | 20 | UART header |
| 8 | indikátor nabíjení | 21 | 18pinové LCD rozhraní |
| 9 | USB-C konektor | 22 | CH32V003F4U6 rozšiřující IO čip |
| 10 | ESP32-S3R8 | 23 | MP1605 napájecí modul |
| 11 | 16 MB Flash paměť | ||
| 12 | integrovaná keramická anténa | ||
| 13 | IPEX 1 konektor pro externí anténu |
Poznámka k výběru varianty
Pokud je důležité co nejvyšší rozlišení obrazu, nejvhodnější je varianta OV5640. Pro jednodušší kamerové projekty, testování a základní snímání může postačovat i verze GC0308. Varianty OV3660 a GC2145 představují střed mezi rozlišením a náročností použití.
Obsah balení
- 1× ESP32-S3-CAM vývojová deska
- 1× kamera podle zvolené varianty
- 1× externí reproduktor 1217 8 Ω / 2 W
Dokumentace
Dokumentaci, zapojení, příklady pro Arduino IDE a ESP-IDF naleznete na: Waveshare ESP32-S3-CAM-OVxxxx dokumentace.
