Popis
Waveshare ESP32-C5-Touch-LCD-2.8-EN je vývojová deska s čipem ESP32-C5, 2,8″ dotykovým LCD displejem, senzory, TF slotem, audio rozhraním a podporou bezdrátové komunikace. Je vhodná pro IoT projekty, jednoduchá HMI rozhraní, hlasové aplikace, zobrazování údajů, práci se senzory a prototypování inteligentních zařízení.
Hlavní vlastnosti
- vývojová deska s ESP32-C5 pro IoT, HMI a multimediální projekty
- vhodná pro zobrazování údajů, hlasové ovládání, senzory a jednoduchá uživatelská rozhraní
- 2,8″ dotykový LCD displej
- podpora WiFi, Bluetooth, Zigbee a Thread komunikace
- integrované senzory pohybu, teploty a vlhkosti
- audio vstup a výstup pro hlasové a zvukové aplikace
- TF slot pro ukládání dat
- možnost napájení přes USB-C nebo lithiovou baterii
- podpora Arduino IDE a ESP-IDF
Technické specifikace
| Hlavní čip | ESP32-C5-WROOM-1 |
| Procesor | 32bitový RISC-V, až 240 MHz |
| SRAM | 384 KB |
| ROM | 320 KB |
| PSRAM | 8 MB |
| Flash paměť | 32 MB |
| Bezdrátová komunikace | 2,4 GHz a 5 GHz WiFi, Bluetooth 5 LE, IEEE 802.15.4, Zigbee 3.0, Thread |
| Displej | 2,8″ LCD, 240 × 320 px, 262K barev |
| Dotykové ovládání | kapacitní dotyk přes I2C, s podporou přerušení |
| Senzory | QMI8658 šestiosý senzor, SHTC3 senzor teploty a vlhkosti, RTC PCF85063A |
| Paměťová karta | TF card slot |
| Audio | ES8311 audio kodek, NS4150B zesilovač, mikrofon, externí reproduktor |
| USB | USB-C pro napájení, programování a ladění |
| Rozhraní | UART, I2C, vybraná I/O rozhraní, USB serial |
| Bateriové napájení | rozhraní pro 3,7 V MX1.25 lithiovou baterii, správa nabíjení na desce |
| Vývojové prostředí | Arduino IDE, ESP-IDF |

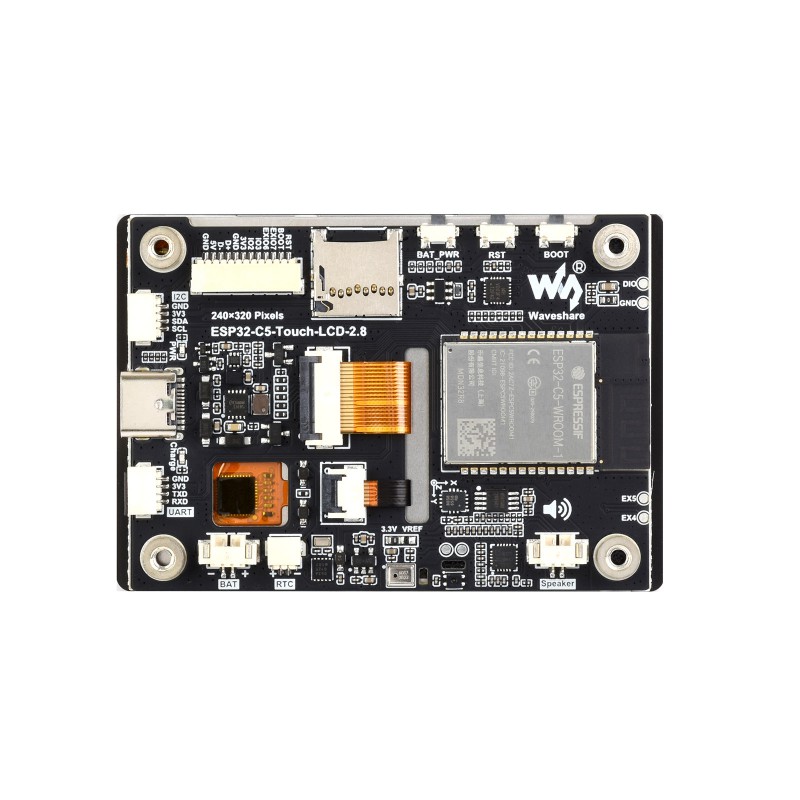

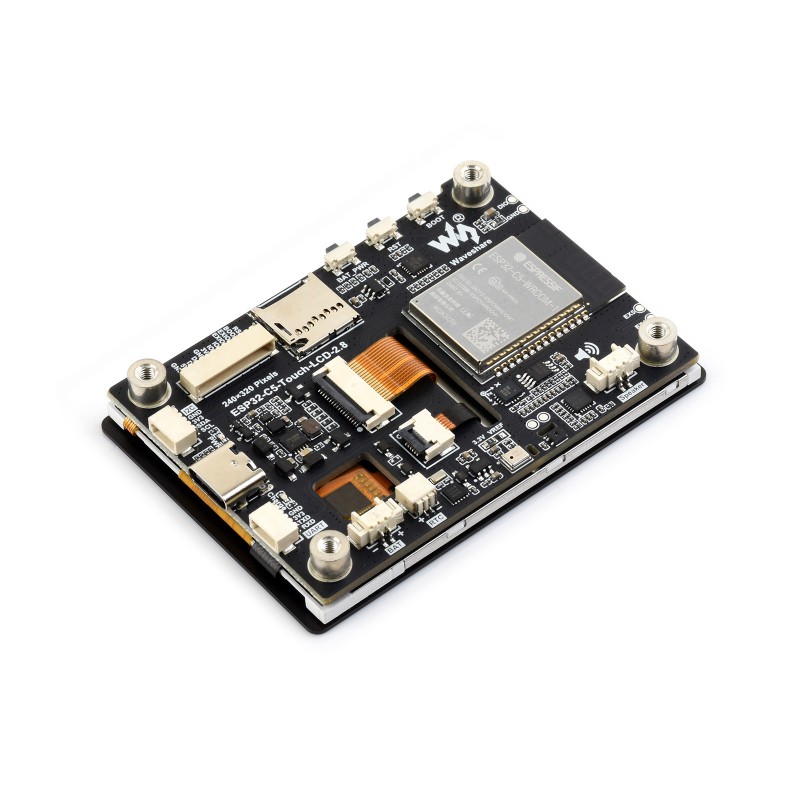

Rozložení desky

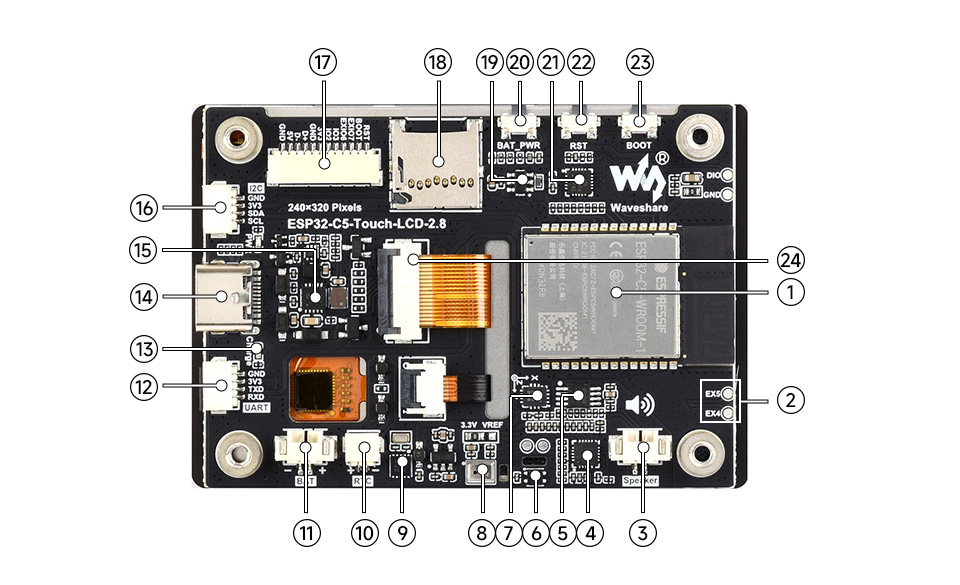

Na obrázku v galerii je zobrazeno rozložení hlavních částí desky ESP32-C5-Touch-LCD-2.8. Deska kombinuje dotykový LCD displej, senzory, audio obvody, TF slot, bateriové napájení a rozšiřující rozhraní v jednom kompaktním modulu.
| Číslo | Popis | Číslo | Popis |
| 1 | ESP32-C5-WROOM-1 modul | 9 | integrovaná anténa |
| 2 | 2,8″ dotykový LCD displej | 10 | TF slot pro paměťovou kartu |
| 3 | USB-C konektor pro napájení, programování a ladění | 11 | bateriový konektor pro 3,7 V lithiovou baterii |
| 4 | tlačítko BOOT | 12 | modul správy nabíjení baterie |
| 5 | QMI8658 šestiosý senzor | 13 | ES8311 audio kodek |
| 6 | SHTC3 senzor teploty a vlhkosti | 14 | NS4150B zesilovač pro reproduktor |
| 7 | RTC PCF85063A | 15 | mikrofon |
| 8 | 32 MB Flash a 8 MB PSRAM | 16 | rozšiřující rozhraní UART, I2C a I/O |
Rozhraní a přiřazení pinů

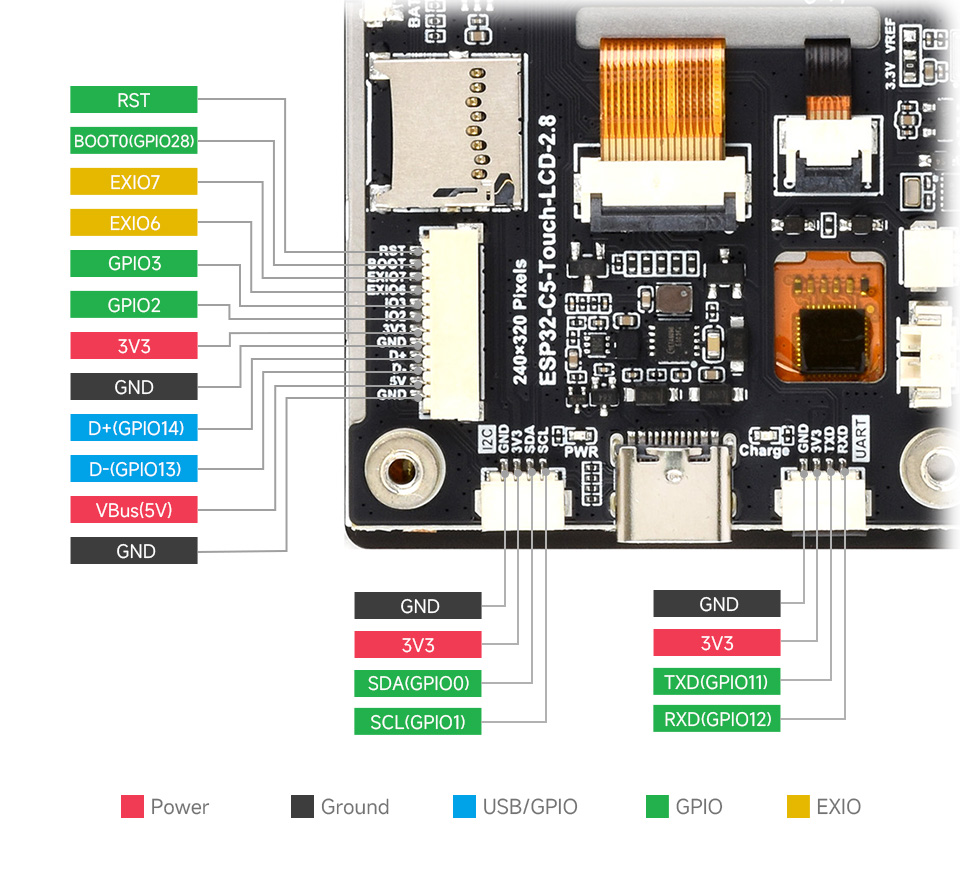

Deska má vyvedené napájecí piny, USB/GPIO signály, I2C rozhraní, UART rozhraní, GPIO piny a EXIO piny.
Audio a senzory
Deska má integrovaný audio kodek ES8311, zesilovač NS4150B, mikrofon a připojitelný reproduktor. Díky tomu je vhodná i pro hlasové aplikace, audio přehrávání nebo jednoduché AI hlasové projekty.
Na desce se nachází také QMI8658 šestiosý senzor, SHTC3 senzor teploty a vlhkosti a PCF85063A RTC obvod reálného času.
Obsah balení
- 1× ESP32-C5-Touch-LCD-2.8 host
- 1× SH1.0 12pinový kabel, přibližně 100 mm
- 2× SH1.0 4pinový kabel, přibližně 100 mm
- 1× 8 Ω / 2 W reproduktor
Napájení z baterie: zařízení podporuje 3,7 V Li-Ion/Li-Pol baterii s MX1.25 2pinovým konektorem. Baterie není součástí balení.
Dokumentace
Dokumentaci, zapojení, vývoj v Arduino IDE a ESP-IDF a další technické informace naleznete na: Waveshare ESP32-C5-Touch-LCD-2.8 dokumentace.
