Popis

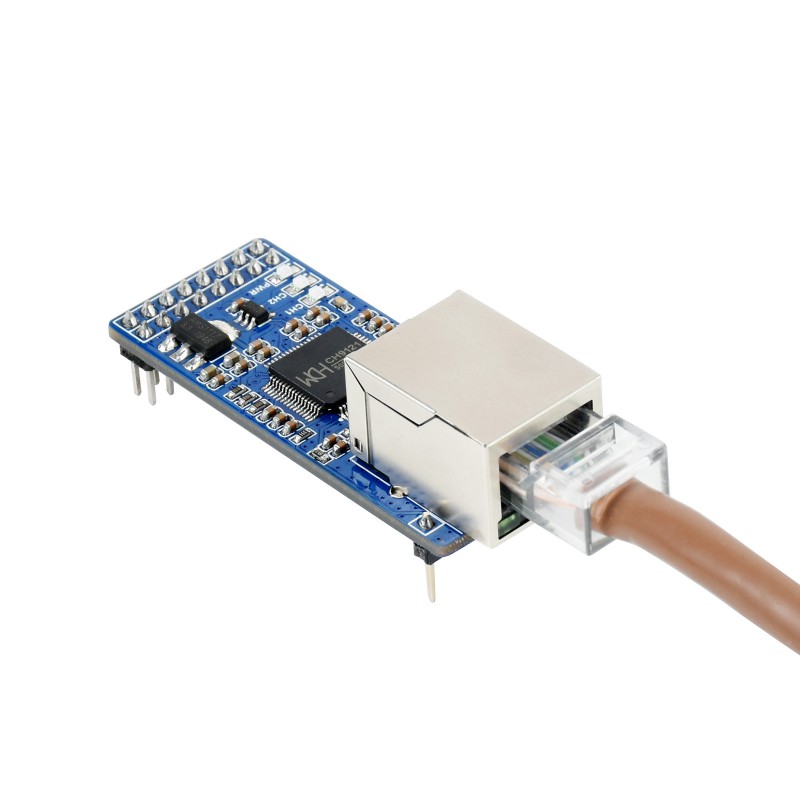

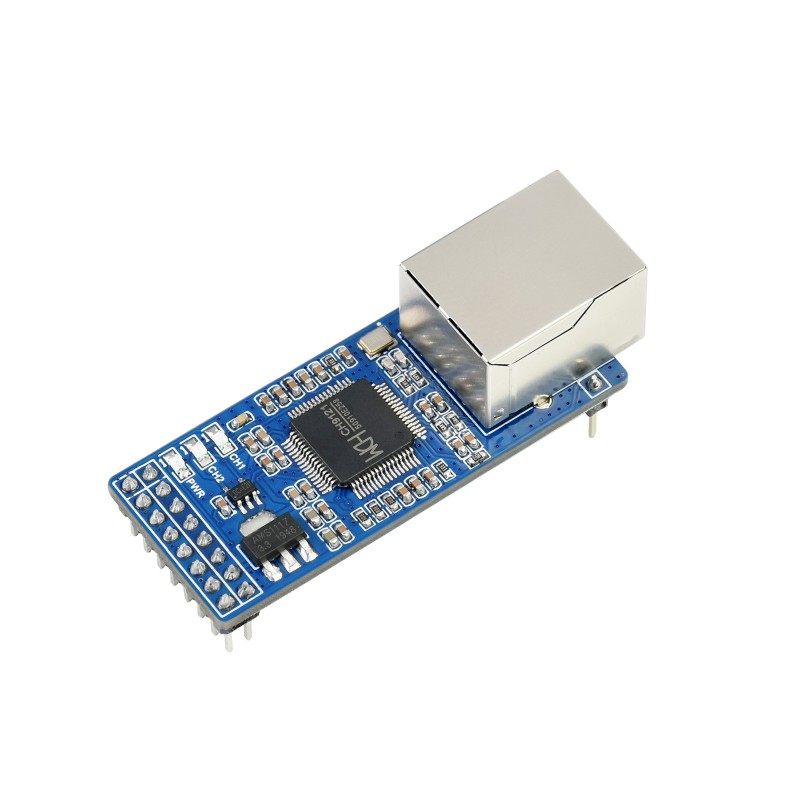

Waveshare 2-CH UART TO ETH je dvoukanálový převodník určený k obousměrnému přenosu dat mezi TTL UART a ethernetovou sítí. Obsahuje dva nezávislé UART kanály, které mohou pracovat současně a přenášet data přes jeden RJ45 ethernetový konektor.
Modul je vhodný pro připojení zařízení se sériovým rozhraním do sítě, vzdálený sběr dat, IoT aplikace, monitorovací systémy a integraci UART zařízení do ethernetové infrastruktury.
Hlavní vlastnosti
- 2 nezávislé TTL UART kanály s možností současného provozu
- obousměrný transparentní přenos dat UART ↔ Ethernet
- režimy TCP Client, TCP Server, UDP Client a UDP Server
- každý UART kanál může komunikovat nezávisle
- konfigurace síťových parametrů pomocí PC softwaru nebo UART příkazů
- kompaktní provedení vhodné pro integraci do vlastních zařízení
Technické specifikace
| UART kanály | 2 |
| UART úroveň | TTL, kompatibilní s 3,3 V / 5 V |
| UART baud rate | 300 bps – 921,6 kbps |
| Síťové rozhraní | Ethernet, RJ45 |
| Komunikační režimy | TCP Client, TCP Server, UDP Client, UDP Server |
| Napájení | 3,3 V / 5 V |
| Provozní proud | 140 mA |
| Provozní teplota | -40 až 85 °C |
| Skladovací teplota | -55 až 125 °C |
| Rozměry | 53 × 22 mm |

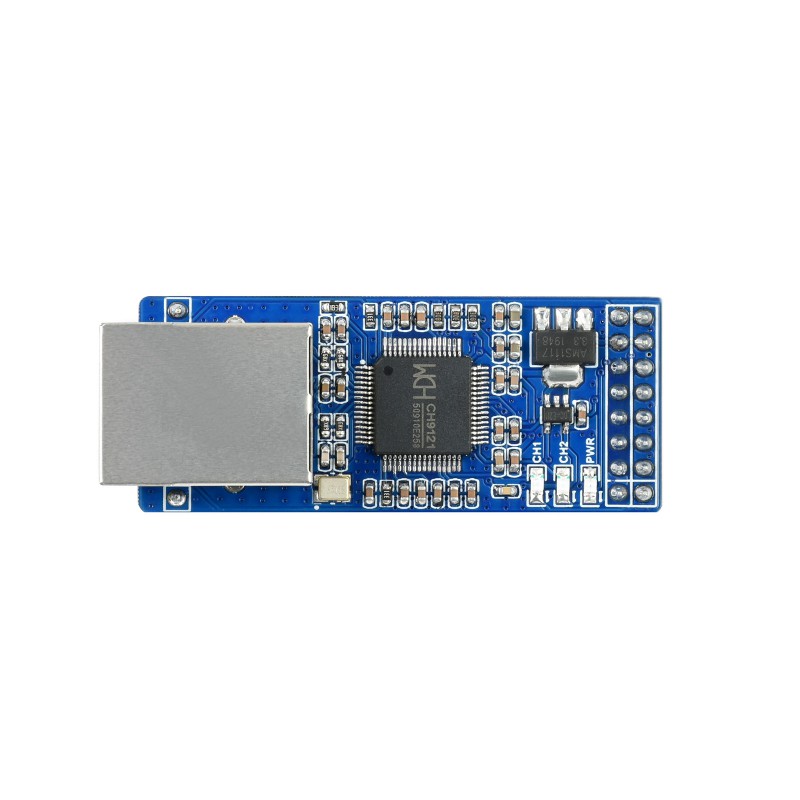

Rozložení modulu
| Číslo | Popis |
| 1 | indikátor stavu UART kanálu 1 |
| 2 | indikátor stavu UART kanálu 2 |
| 3 | indikátor napájení |
| 4 | řídicí a komunikační piny CH9121 |
| 5 | CH9121 – hlavní převodník UART / Ethernet |
| 6 | AMS1117-3.3V – napájecí regulátor |
| 7 | RT9193-18GB – napájecí regulátor |
| 8 | RJ45 ethernetový konektor |

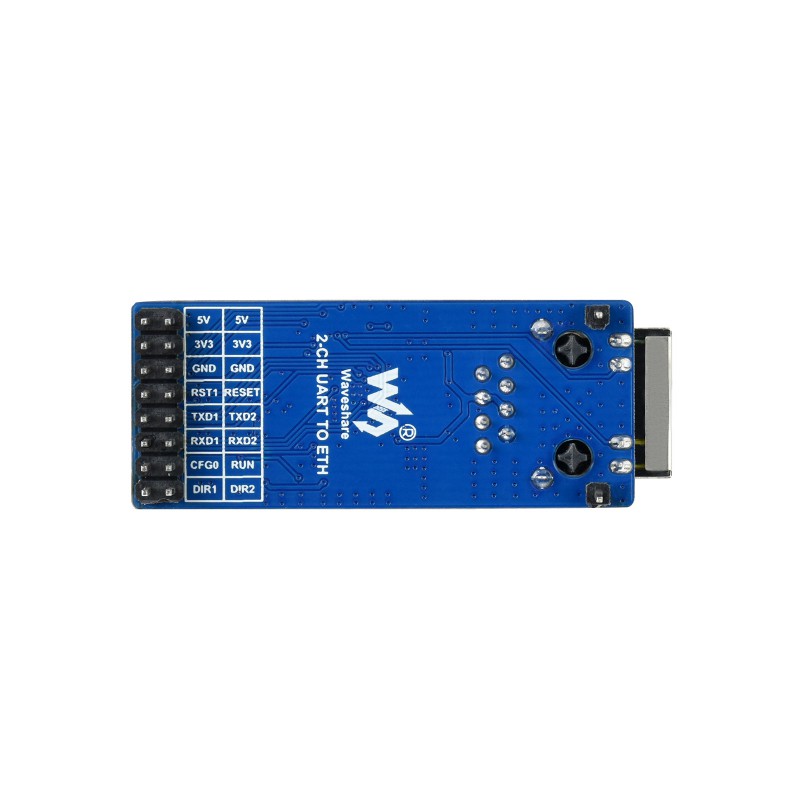

Pinout
| Pin | Funkce |
| 5V | napájení 5 V |
| 3V3 | napájení 3,3 V |
| GND | zem |
| RST1 | externí reset, aktivní v log. 0 |
| RESET | obnovení továrních nastavení, aktivní v log. 0 při zapnutí |
| TXD1 | UART 1 datový výstup |
| TXD2 | UART 2 datový výstup |
| RXD1 | UART 1 datový vstup |
| RXD2 | UART 2 datový vstup |
| CFG0 | přepnutí do konfiguračního režimu UART |
| RUN | indikace provozního stavu |
| DIR1 | přepínání RX/TX pro externí RS485 převodník – kanál 1 |
| DIR2 | přepínání RX/TX pro externí RS485 převodník – kanál 2 |
Použití
Převodník umožňuje vzdáleně komunikovat se dvěma zařízeními vybavenými TTL UART rozhraním prostřednictvím ethernetové sítě. Využít jej lze například při sběru dat ze senzorů a řídicích jednotek, při IoT projektech nebo při vzdáleném monitorování a ovládání zařízení.
Dokumentace
Zapojení, konfiguraci a další návody naleznete na: Waveshare 2-CH UART TO ETH Wiki.
