Popis
PWM ↔ 0–10 V převodník je dostupný ve dvou samostatných variantách podle směru konverze. Jedna varianta slouží k převodu PWM signálu na analogové napětí 0–10 V, druhá varianta funguje opačně a převádí analogové napětí 0–10 V na PWM signál.

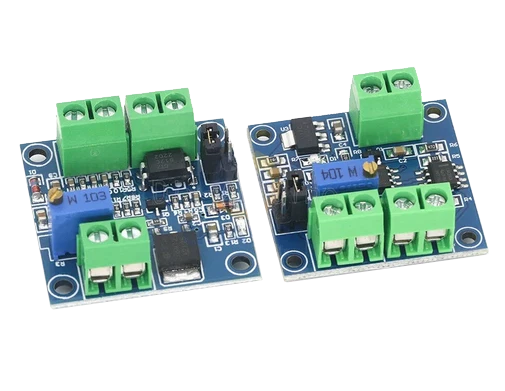

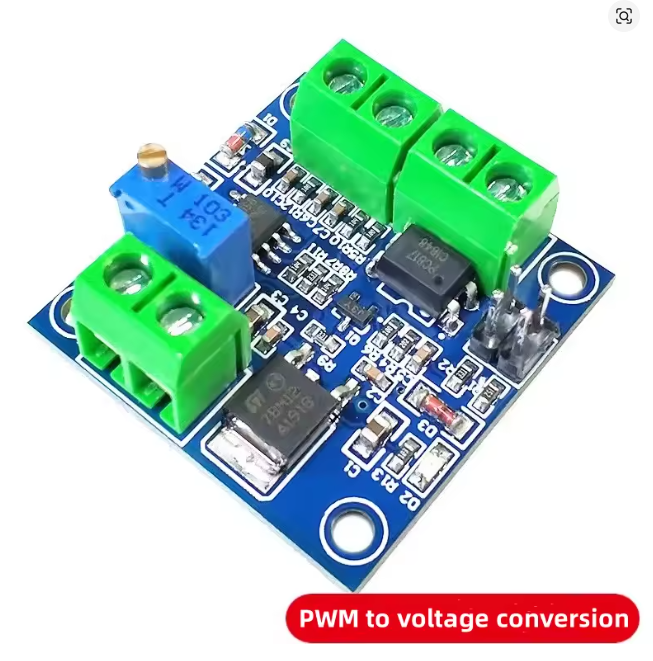

Varianta PWM → 0–10 V převádí vstupní PWM signál s frekvencí 1–3 kHz na analogové výstupní napětí 0–10 V. Výstupní napětí závisí na pracovním cyklu PWM signálu, tedy na jeho střídě v rozsahu 0–100 %. Tato varianta je vhodná například pro řídicí desky, CNC systémy, řízení MACH3 nebo PLC rozhraní.

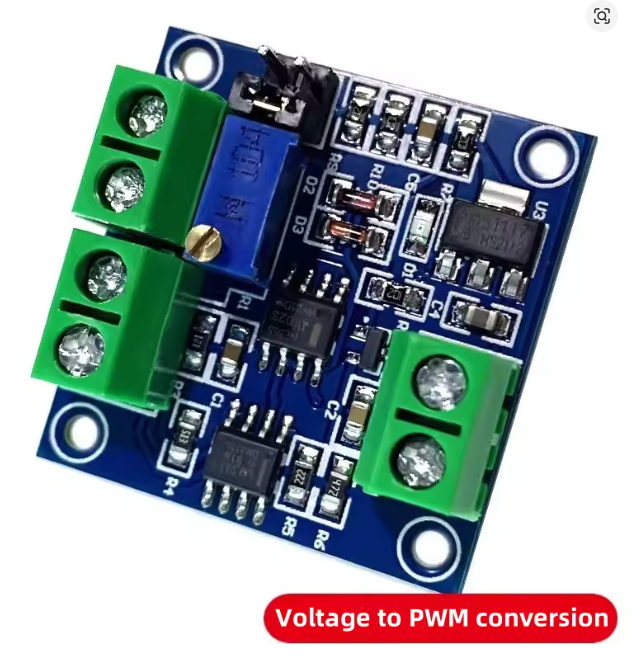

Varianta 0–10 V → PWM převádí vstupní analogové napětí na PWM výstupní signál. Střída PWM signálu se mění podle hodnoty vstupního napětí. Tato varianta je vhodná pro regulaci otáček motorů, stmívání LED, automatizaci nebo řízení zařízení pomocí PWM signálu.
Moduly jsou vhodné pro průmyslovou automatizaci, PLC systémy, CNC řízení, regulaci pohonů, LED regulátory, automatizaci budov a převod řídicích signálů.
Varianty
- PWM → 0–10 V – převod PWM signálu na analogové napětí 0–10 V
- 0–10 V → PWM – převod analogového napětí na PWM signál
Hlavní vlastnosti
- Dva směry konverze – dostupné jako samostatné varianty podle požadovaného směru převodu
- Převod PWM ↔ 0–10 V – vhodné pro řídicí a automatizační aplikace
- Nastavení pomocí potenciometru – obě varianty mají potenciometr pro nastavení nebo kalibraci výstupu
- Vhodné pro PLC a CNC systémy – použitelné v automatizaci, řízení pohonů a průmyslových aplikacích
- Kompaktní modul – jednoduché zapojení do stávajících elektronických a řídicích systémů
Technické parametry
| Parametr | Varianta PWM → 0–10 V | Varianta 0–10 V → PWM |
|---|---|---|
| Napájecí napětí modulu | 12–30 V DC | 5–12 V DC |
| Odběr | min. 100 mA | neuvedeno |
| Vstupní signál | PWM | Analogové napětí |
| Vstupní napětí | – | 0–5 V / 0–10 V |
| Výstupní signál | Analogové napětí 0–10 V | PWM |
| Vstupní frekvence PWM | 1–3 kHz | – |
| Výstupní frekvence PWM | – | cca 50 kHz |
| Vstupní úroveň PWM | 4,5–10 V při jumperu 5 V 12–24 V při jumperu 24 V | – |
| Jumper vstupní úrovně | 5 V / 24 V | – |
| Amplituda PWM signálu | – | 5 V |
| Rozsah konverze | 0–100 % PWM → 0–10 V | 0–10 V → 0–100 % PWM |
| Přesnost / linearita | ±5 % | ±1 % až ±3 % |
| Nastavení / kalibrace | Potenciometr na modulu | Potenciometr na modulu |
Popis pinů – varianta PWM → 0–10 V
| VCC | Napájení modulu 12–30 V DC |
| GND | Zem napájení |
| PWM | Vstupní PWM signál |
| GND | Zem vstupního signálu |
| VOUT | Výstupní analogový signál 0–10 V |
| GND | Zem výstupu |
Použití
- PLC a průmyslové řídicí systémy
- CNC stroje a řízení MACH3
- regulace otáček motorů
- LED regulátory a stmívače
- automatizace budov
- řízení měničů a pohonů
- převod řídicích signálů PWM ↔ 0–10 V
