Popis
Modul AD/DA převodníku PCF8591 je rozšiřovací modul pro vývojové desky Arduino. Čip PCF8591 má zabudovaný 4-kanálový analogově-digitální převodník (ADC) a jednokanálový digitální-analogový převodník (DAC). Oba převodníky mají poměrně nízké rozlišení 8bitů.
Díky AD převodníku můžeme rozšířit analogové piny mikrokontroléru, zatímco DA převodník nám umožňuje generovat analogový signál na výstupu. S modulem se komunikuje po sběrnici I2C a hranice generovaného napětí jsou dány napájecím napětím z rozsahu 2.5V – 6V.

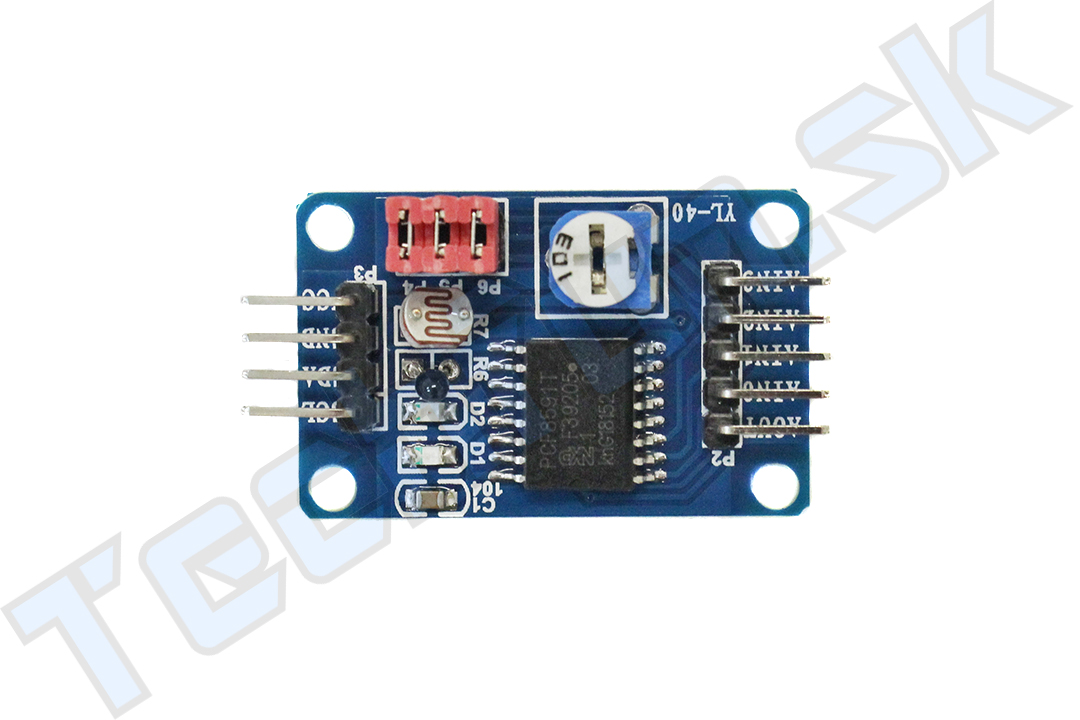

Kromě toho je na modulu AIN1 připojen termistor, na pin AIN0 fotorezistor a potenciometr připojen na pin AIN3. Jednotlivé periferie můžeme odpojit díky jumperům. P4 odpovídá thermistoru, P5 odpovídá fotorezistoru a P6 trimru. Výstup AOUT je připojen na zelenou diodu modulu.
Specifikace:
Čip: PCF8591
Pracovní napětí: 2.5 – 6V
AD převodník: 4 kanály 8bitový (0 – 255)
DA převodník: 1 kanál 8bitový
