Popis

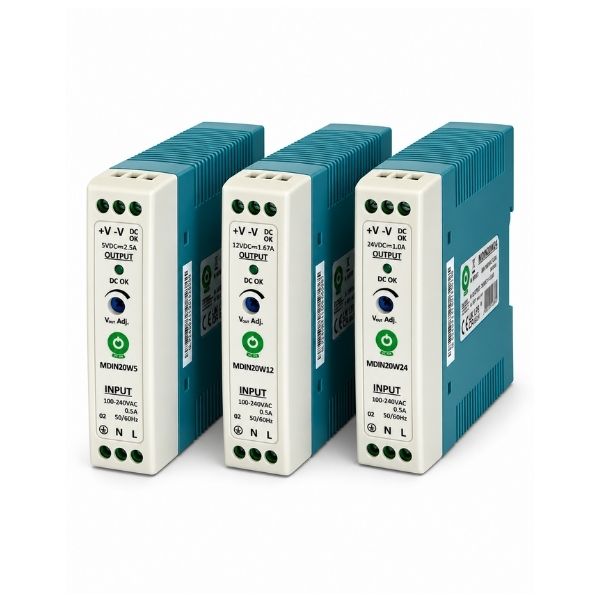

POS MDIN je spínaný napájecí zdroj s konstantním výstupním napětím určený na montáž na DIN lištu. Úzké plastové provedení o šířce přibližně 23 mm šetří místo v rozváděči a je vhodné pro průmyslové řízení, automatizaci, LED aplikace a další zařízení napájená stejnosměrným napětím.
Zdroj je dostupný v variantách 5 V, 12 V a 24 V DC. Výstupní napětí lze jemně upravit pomocí vestavěného potenciometru. Připojení je řešeno šroubovacími svorkami a montáž je možná na standardní DIN lištu TS-35/7,5 nebo TS-35/15.
Hlavní vlastnosti
- štíhlé provedení šetřící místo v rozváděči,
- montáž na DIN lištu,
- nastavitelné výstupní napětí,
- pasivní chlazení bez ventilátoru,
- signalizace DC OK,
- integrované ochrany proti běžným poruchovým stavům.
Parametry variant + Datalisty
| Parametr |
MDIN20W5 |
MDIN20W12 |
MDIN20W24 |
| Výstupní napětí |
5 V DC |
12 V DC |
24 V DC |
| Jmenovitý proud |
2,5 A |
1,67 A |
1 A |
| Jmenovitý výkon |
12,5 W |
20 W |
24 W |
| Rozsah nastavení výstupu |
4,25 – 5,75 V |
11 – 13,8 V |
21 – 28 V |
| Účinnost |
>77,88 % |
80 % |
82 % |
| Rozměry |
100 × 89,9 × 22,7 mm |
100 × 94 × 23 mm |
100 × 94 × 23 mm |
| Datalist |
EN |
EN |
EN |
Kompletní technické parametry řady MDIN20W naleznete v technickém listě výrobce – MDIN20W-spec-EN
Společné technické parametry
| Řada |
MDIN |
| Typ zdroje |
spínaný, konstantní napětí (CV) |
| Vstupní napětí |
90 – 264 V AC |
| Vstupní frekvence |
47 – 63 Hz |
| Počet výstupů |
1 |
| Montáž |
DIN lišta TS-35/7,5 nebo TS-35/15 |
| Připojení |
šroubovací svorky |
| Chlazení |
pasivní, přirozeným prouděním vzduchu |
| Signalizace |
DC OK |
| Ochrany |
zkrat, přetížení, přepětí, přehřátí |
| Krytí |
IP20 |
| Provozní teplota |
-20 až +50 °C |
| Spotřeba bez zátěže |
< 1 W |
Použití
- průmyslová a domácí automatizace,
- elektrické rozváděče a řídicí systémy,
- napájení senzorů, relé a řídicích prvků,
- LED aplikace,
- bezpečnostní a monitorovací systémy,
- obecné DC napájecí aplikace.
Časté dotazy
Jak vybrat správný variant zdroje?
Variant vyberte podle napájecího napětí zařízení, které chcete připojit. K dispozici jsou verze 5 V, 12 V a 24 V DC. Zároveň je nutné zkontrolovat, aby maximální odběr zařízení nepřekročil jmenovitý výstupní proud zvoleného zdroje.
Je možné výstupní napětí upravit?
Ano. Výstupní napětí je možné v určitém rozsahu jemně nastavit pomocí vestavěného potenciometru. Rozsah regulace se liší podle konkrétního variantu.
Na jakou DIN lištu je možné zdroj namontovat?
Zdroj je určen na montáž na standardní DIN lištu TS-35/7,5 nebo TS-35/15.
Potřebuje zdroj aktivní chlazení?
Ne. Zdroj využívá pasivní chlazení přirozeným prouděním vzduchu a neobsahuje ventilátor. Při montáži je však nutné zajistit dostatečné větrání rozváděče.
Jakými ochranami je zdroj vybaven?
Zdroj disponuje ochranou proti zkratu, přetížení, přepětí a přehřátí.
Na co slouží výstup DC OK?
DC OK slouží k signalizaci správného stavu výstupního napětí. Je možné ho využít například v řídicím nebo monitorovacím systému na kontrolu funkčnosti napájení.
Je zdroj vhodný k použití v rozváděči?
Ano. Štíhlé provedení a montáž na DIN lištu jsou určeny právě pro rozváděče, automatizační systémy, řídicí jednotky a další pevné elektroinštalace.
Mohu zdroj připojit přímo do sítě 230 V?
Ano. Zdroj má vstupní rozsah 90 – 264 V AC, takže je vhodný i pro běžnou síť 230 V. Zapojení síťového napětí by měla provádět osoba s příslušnými znalostmi a při dodržení zásad elektrické bezpečnosti.
Je zdroj vhodný i na napájení LED pásů?
Ano, pokud napětí LED pásu odpovídá zvolenému variantu zdroje a jeho odběr nepřekročí maximální výstupní proud zdroje. Doporučujeme ponechat i přiměřenou výkonovou rezervu.
Je možné zdroj používat mimo rozváděč nebo ve venkovním prostředí?
Zdroj má krytí IP20 a je určen především na montáž v interiéru nebo ve vhodném rozváděči. Není určen na přímé vystavení vodě, vlhkosti ani povětrnostním vlivům.
