Modul časového zpoždění XY-WJ01 6-30V

Popis

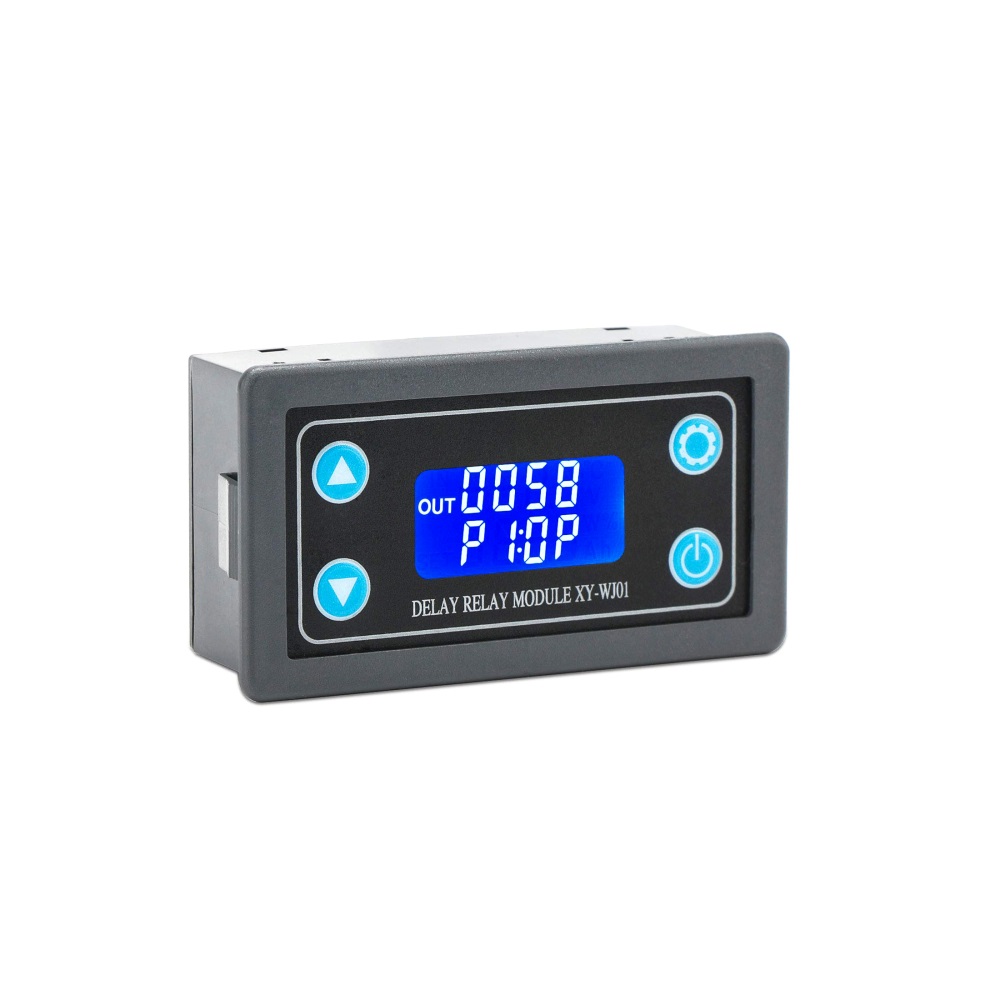

Modul časového zpoždění s digitálním displejem. Přístroj umožňuje řídit relé s přesným časováním, jehož interval je od 0,01 vteřiny až po 999,9 minuty. Může být nastaven tak, aby relé přecházelo mezi stavem zapnutí a vypnutí v určených časových intervalech, s možností zpoždění mezi těmito přechody.

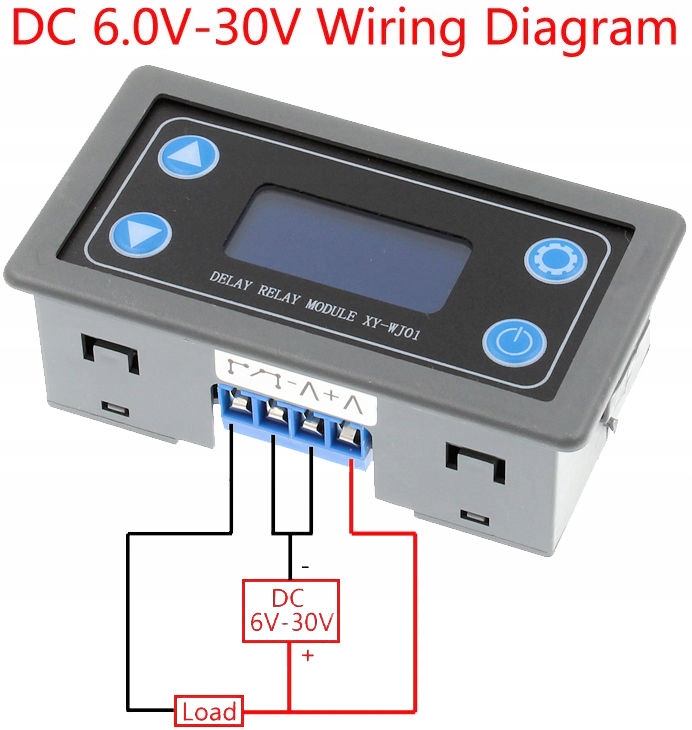

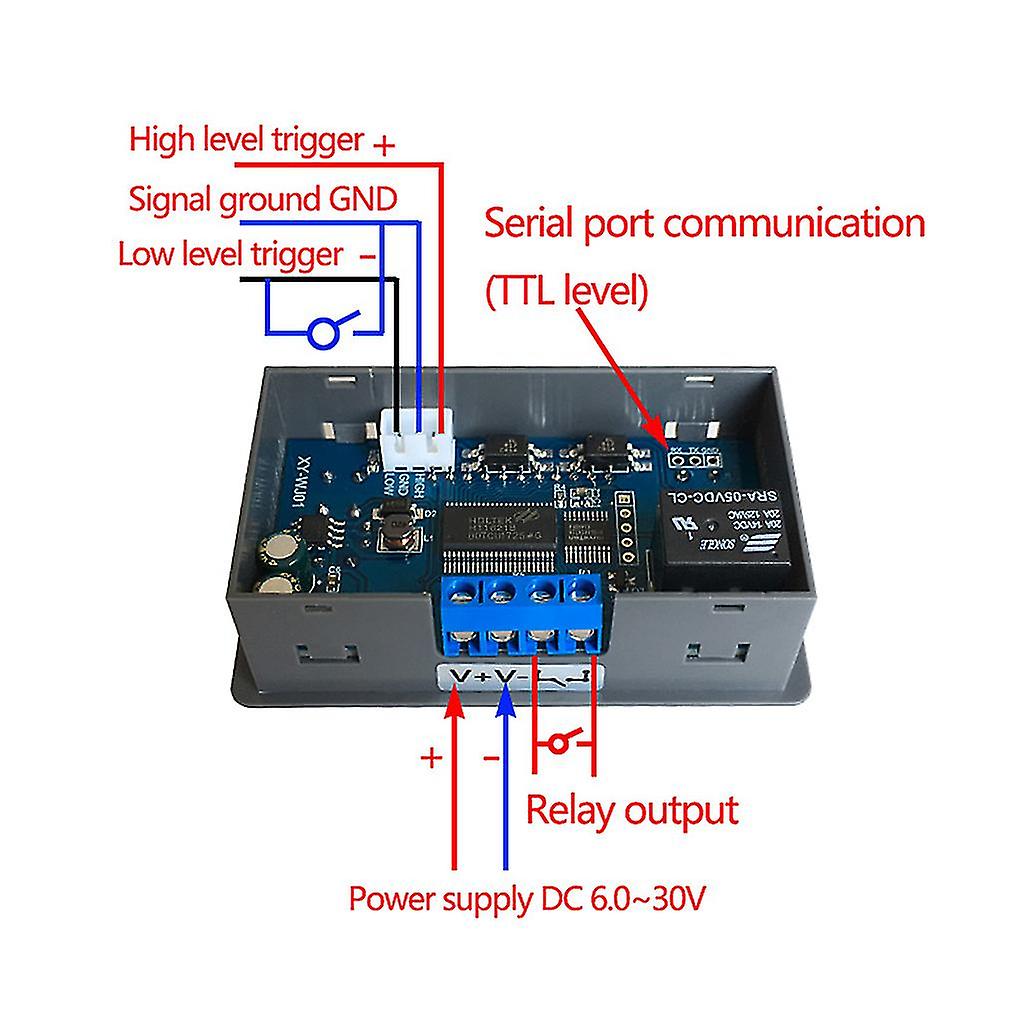

Relé může být aktivováno buď elektrickým napětím v rozmezí 3V až 24V nebo uzavřením kontaktů podle schématu zapojení. Informace o nastavení a stavu relé jsou zobrazeny na podsvíceném LCD displeji s bílým písmem, kde jsou k dispozici čtyři tlačítka pro řízení a nastavení různých funkcí.

Funkce relé:
P1 – rozepnutí relé na nastavený čas t1 (opětovné stisknutí tlačítka v době t1 resetuje odpočet)
P2 – rozepnutí relé na nastavený čas t1 (opětovné stisknutí tlačítka v čase t1 stopne časovač)
P3 – sepnutí relé na nastavený čas t1
P4 – rozepnutí relé na nastavený čas t1, sepnutí relé na nastavený čas t2 v cyklickém režimu (opakování) opětovný stisk tlačítka restartuje a zastaví časovač
P5 – sepnutí relé na nastavenou dobu t1, rozepnutí relé na nastavenou dobu t2 v cyklickém režimu (opakování) opětovné stisknutí tlačítka restartuje a zastaví časovač
P6 – rozepnutí relé na nastavený čas t1, sepne relé na nastavený čas t2 v cyklickém režimu (opakování)
P7 – sepnutí relé na nastavenou dobu t1, rozepnutí relé na nastavenou dobu t2 v cyklickém režimu (opakování)
P8 – Relé je sepnuto a rozpojením ovládacích kontaktů rozepne relé na čas T1
P9 – Relé je rozepnuto a rozpojením ovládacích kontaktů sepne relé na časT1

Rozsahy nastavení času:
1) 0.01sec~99.99sec
2) 0.1sec~999.9sec
3) 1sec~9999sec
4) 1min~999.9min

Specifikace:
Napájecí napětí: 6-30V DC
Provozní proud: <50 mA
Max. spínané napětí: 125V DC
Max. spínaný proud: 5 A
Ovládání napětím: 3-24V DC
Provozní teplota: -10 až 60 °C
Rozměry: 79 x 43 x 26 mm
Montážní otvor: 73 x 39mm
Váha: 45g
