Popis

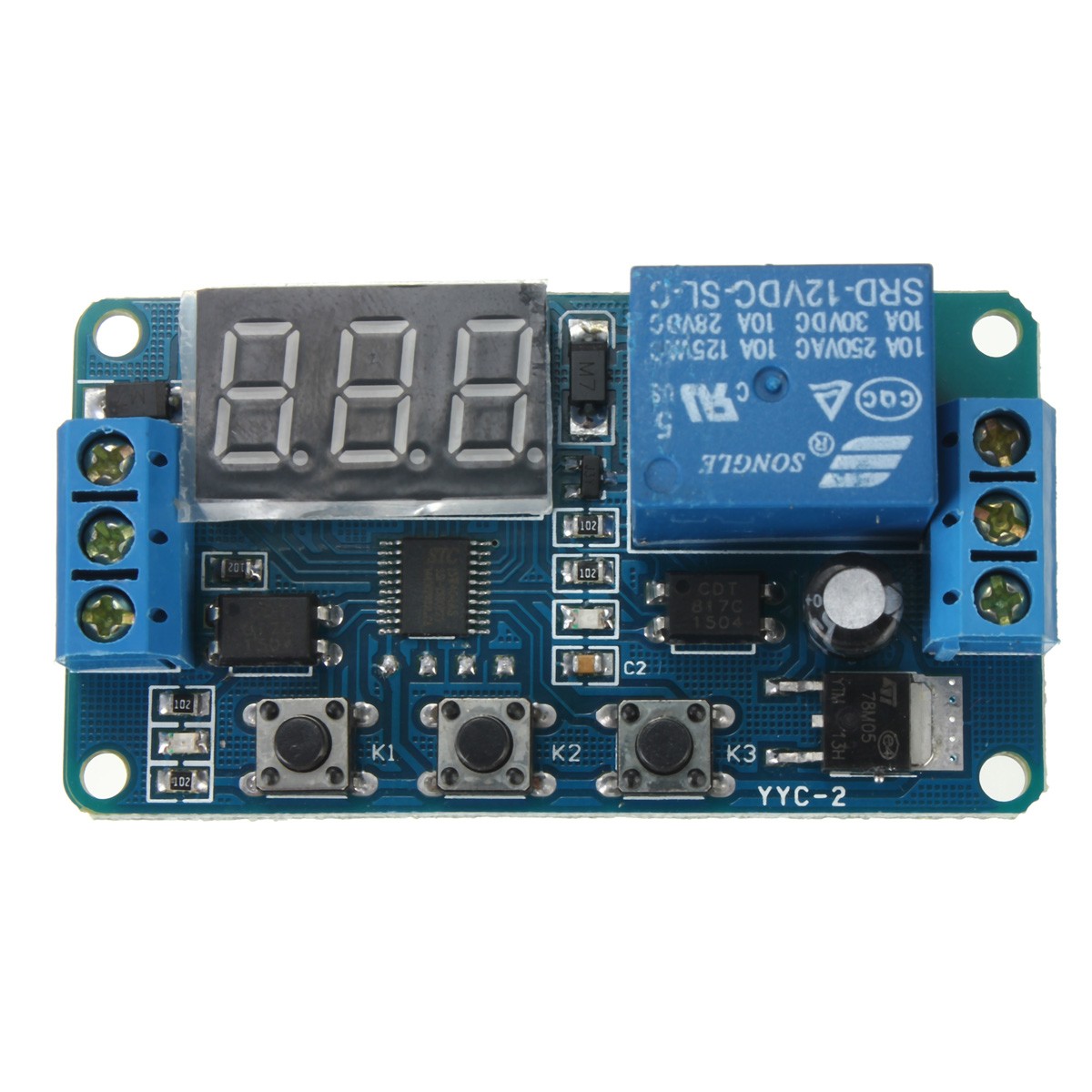

Modul umožňuje nastavit zpoždění nebo délku trvání sepnutí relé po příchodu prvotního signálu. Modul nabízí několik módů, pracovní napětí je 12V nebo 24V, dle nabídky.

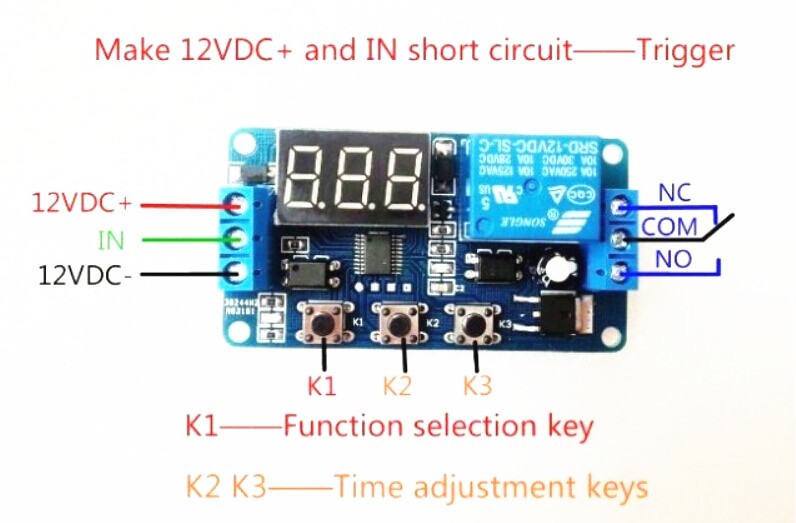

Definice výstupních terminálů:
NE: normally open (pokud je relé neaktivováno tento kontakt je otevřený, mezi portem COM a NO není spojení)
NC: normally closed (je-li relé neaktivováno tento kontakt je zavřený, mezi portem COM a NC je spojení)
KOM: common terminal (terminál se kterým relé spojuje/ruší piny NC a NO)
Módy:
– P1: Po vstupním impulzu je relé sepnuto po nastavenou dobu T1. Během odpočtu je případný další vstupní signál ignorován.
– P2: Po vstupním impulzu modul odečte nastavenou dobu T1, sepne relé, odečte nastavenou dobu T2 a relé vypne. Během odpočtu je případný další vstupní signál ignorován.
– P3: Nekonečná smyčka, kde relé je vypnuto během T1 a sepnuto během T2. Je-li během odpočtu doby T1 detekován vstupní signál, odpočet T1 není dokončen a rovnou začne odpočet T2. Pokud je během doby odpočtu T2 detekován vstupní signál, odpočet T2 není dokončen a rovnou začne odpočet T1.
– P4: Ihned po vstupním impulzu je sepnuto relé. Odpočet je spuštěn ale až ve chvíli, kdy vstupní signál zmizí. Po uplynutí doby T1 je relé vypnuto. Pokud během odpočtu modul zaznamená nový vstupní signál, je odpočet resetován.
– P5: Po detekci vstupního impulsu je zahájen odpočet T1. Jakmile je odpočet dokončen, sepne se relé. Potom časovač čeká na nový vstupní signál. Jakmile je signál detekován, začne se odpočet T2, po jehož uplynutí je relé vypnuto. Pokud během odpočtu T1 nebo T2 vstupní signál zmizí, je daný odpočet resetován.
– P6: Tento mód pracuje s více impulsy a odpočtem. Uživatel nastaví, kolik impulzů v signálu očekává (výchozí nastavení je 5 impulzů). Pokud časovač detekuje první impuls, sepne relé a čeká na další impuls. Jakmile detekuje všech 5 (resp. nastavený počet) impulzů, začne časový odpočet, po jehož uplynutí relé vypne. Pokud je během odpočtu detekován další vstupní impuls, je odpočet resetován a počítadlo impulsů zahájí nový cyklus (a tedy očekává další čtyři vstupní impulsy, resp. nastavený počet vstupních impulsů -1).
Nastavení času T1, T2 a počítadla impulsů:
– Zvolte požadovaný mód podle popisu výše
– Stiskněte tlačítko K2. Začne blikat levá číslice. Tuto hodnotu můžete upravit tlačítkem K3.
– Znovu stiskněte tlačítko K2. Začne blikat prostřední číslice. Tuto hodnotu můžete upravit
tlačítkem K3. Opakujte postup i pro pravou číslici.
– Po nastavení pravé číslice je aktivní desetinná tečka, která reprezentuje rozsah odpočtu
○ 0–999 hodin (tečka vlevo a uprostřed) nebo 0–999 minut (tečka zcela vpravo) nebo
0–999 sekund (žádná tečka) nebo 0–99,9 sekund nebo nebo 0–9,99 sekundy
