LiFePO4 BMS modul 3.2V 100A

Popis

Obvod BMS (Battery Management System) plní účel nabíjecího, balančního a ochranného modulu v jednom. Na modulu jsou zabudovány ochrany před overcurrent (vysoké proudy), overcharge (přílišné nabití) overdischarge (přílišné vybití) a tím BMS obvody zvyšují životnost baterií. Modul je designován pro 3.2V lithiové články LiFePO4.

V nabídce máme zařazený i modul pro klasické 3.7V (4.2V nabité) články.

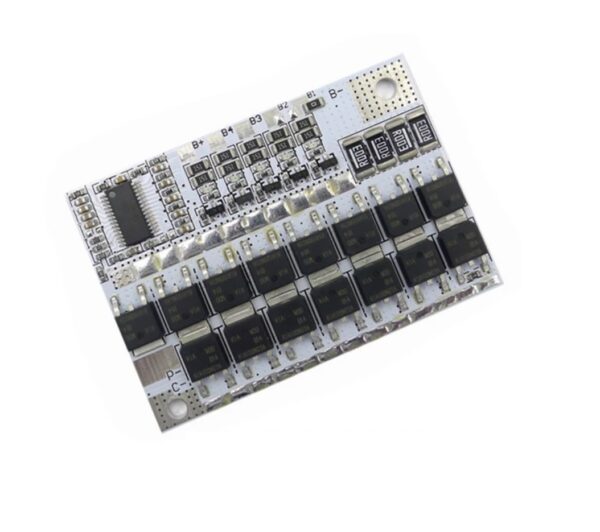

Na modulu se nacházejí piny označené Bx (baterie) a Px Cx pro nabíjení a vybíjení. Moduly lze zapojit ve 2 konfiguracích:
1) Klasické – používá se pro proudy do 50A, země nabíjení i vybíjení je stejná, připojená na C- (P- je nepřipojeno)
2) Split – používá se pro vyšší proudy nad 50A, země nabíjení se připojí na C-, vybíjení na P-

Všechny typy ( 3S, 4S i 5S) mají použity stejné komponenty, rozdíl je pouze ve zkratování/odpojení dvou plošek při řídícím obvodu (z obrázku):
3S – ODPOJENÝ a ZKRATOVANÝ (hanging a short), kromě toho můžeme plochy B-, B1 a B2 zkratovat, na zbylé připojíme baterie
4S – ZKRATOVANÝ a ODPOJENÝ (short a hanging), kromě toho můžeme plochy B- a B1 zkratovat, na zbylé připojíme baterie
5S – ODPOJENÝ A ODPOJENÝ (hanging a hanging)

Specifikace:
Typ: 3S / 4s / 5S BMS a balanční obvod
Baterie: LiFePo4 s 3.2V nominálním napětím
Designovaný pro li-pol a li-ion baterie
Proud: 100A dle nabídky
Údaj 100A je udáván při zabezpečení chlazení. Zabudované tranzistory zátěž vydrží, avšak hřejí se v případě tak vysokého kontinuálního odběru.
Zabudovaná ochrana proti vysokým teplotám, zkratům a odpojení
Balanční proud: 60mA
