Popis

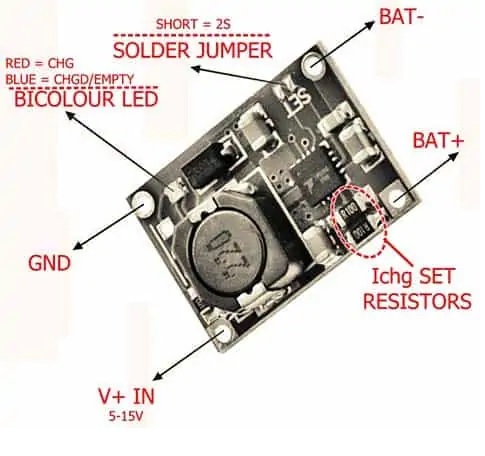

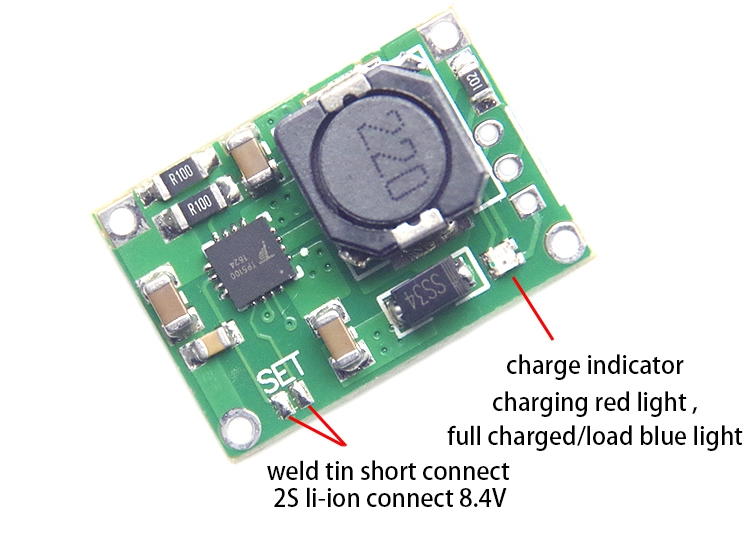

Modul umožňuje nabíjení lithiových baterií v konfiguraci 1S nebo 2S. Nastavení je možné pomocí zkratovacího jumperu. Pokud jsou plošky SET seskratovány, nabíjení je 2S (8.4V) pokud nejsou zeskratovány tak 1S (4.2V). Modul má zabudované indikační diody a indikační vývody. Při nabíjení 2S se doporučuje zapojit také balancer pro baterie.
Specifikace:
Typ: TP5100 , nabíjení li-ion a li-pol baterií
Nabíjecí proud: 2A
Vstupní napětí: 5 – 18V (alespoň o 0.8V více než výstupní)
Výstup: 4.2V / 8.4V
Indikační charge, standby a ON/OFF diody
/charger charging circuit
/TP5100 töltőáramkör állítható 1S / 2S 4.2V / 8.4VA TP5100 töltőáramkör jumperrel állítható 1S / 2S 4.2V / 8.4V
Heureka overený zákazník –
Plusy:
Mínusy:
Celkovo: Super
peter –
Modul v zakladnom prevedeni ako ho kupujete tak je nastaveny na 4.1v pri napajani 12v-170mA. skušane na lion baterii 2500mA/4.2v.Podla potreby uživatela sa da nastavit až na 2000mA prud zmenou dvoch rezistorov. Skušane s pristrojom AXIO AX-160 IP
RišoPO –
Výborný maličký nabíjací obvod so štandardným nabíjacím protokolom – konštantný prúd. Nabíjací prúd 2 A je len na začiatku, pri úplne vybitých článkoch (2,5-3V). Z výroby nastavené koncové napätie 4,12 V prispieva k predĺženiu životnosti li-ion článkov. Možný výstup na dvojfarebnú led so spoločnou anódou, ideálne modro červenou.Odporúčam.
