Popis

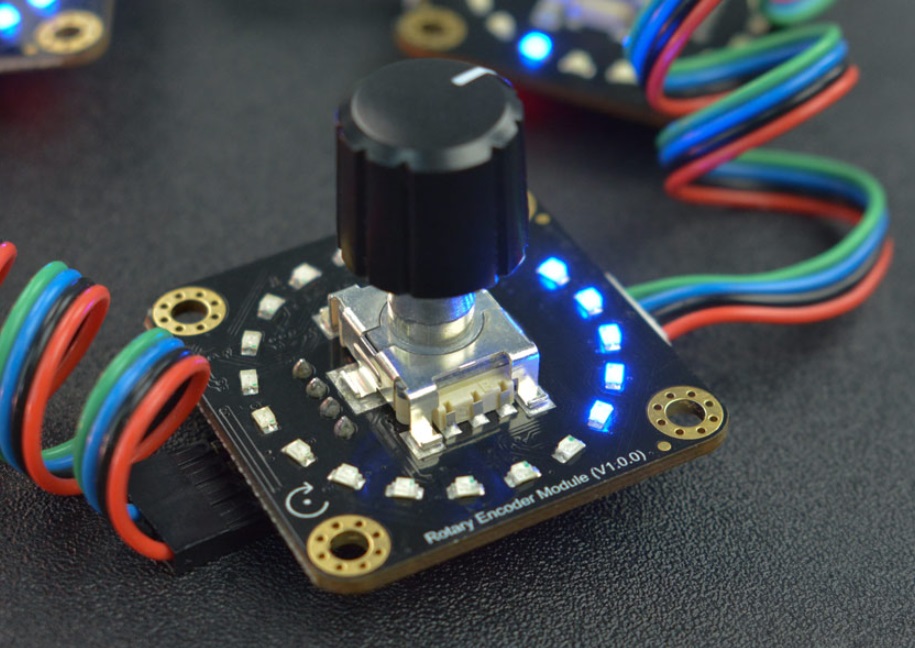

Modul kaskádového 360° rotačního kodéru s 20 pulsy na otáčku. Kromě toho se na desce nacházejí LED diody, které umožňují sledovat aktuální natočení. Řízení LED diod a čtení dat je možné pomocí I2C sběrnice.
Pro více informací doporučujeme prostudovat wiki.
Specifikace:
Provozní napětí: 3,3V~5V
Celkový úhel otáčení: 360°
Počet impulsů za otáčku: 20
Rozhraní: dva gravity konektory; I2C
Číslo kaskádového zařízení: 4
Životnost otáčení: 30000±200 cyklů
Kontaktní odpor: ≤ 100 mΩ
Izolační impedance: 100MΩ výše
Oscilace: stlačení ＜10 ms
Provozní teplota: -30 ℃ ~ + 80 ℃
Přesnost: 1~51
Minimální nastavitelná hodnota: 1 (Rossvítí se jedna LED při otočení o 2,5 otáčky)
Maximální nastavitelná hodnota: 51 (Rossvítí se jedna LED při otočení o 1 zarážku)
Rozměr: 37*37 mm
