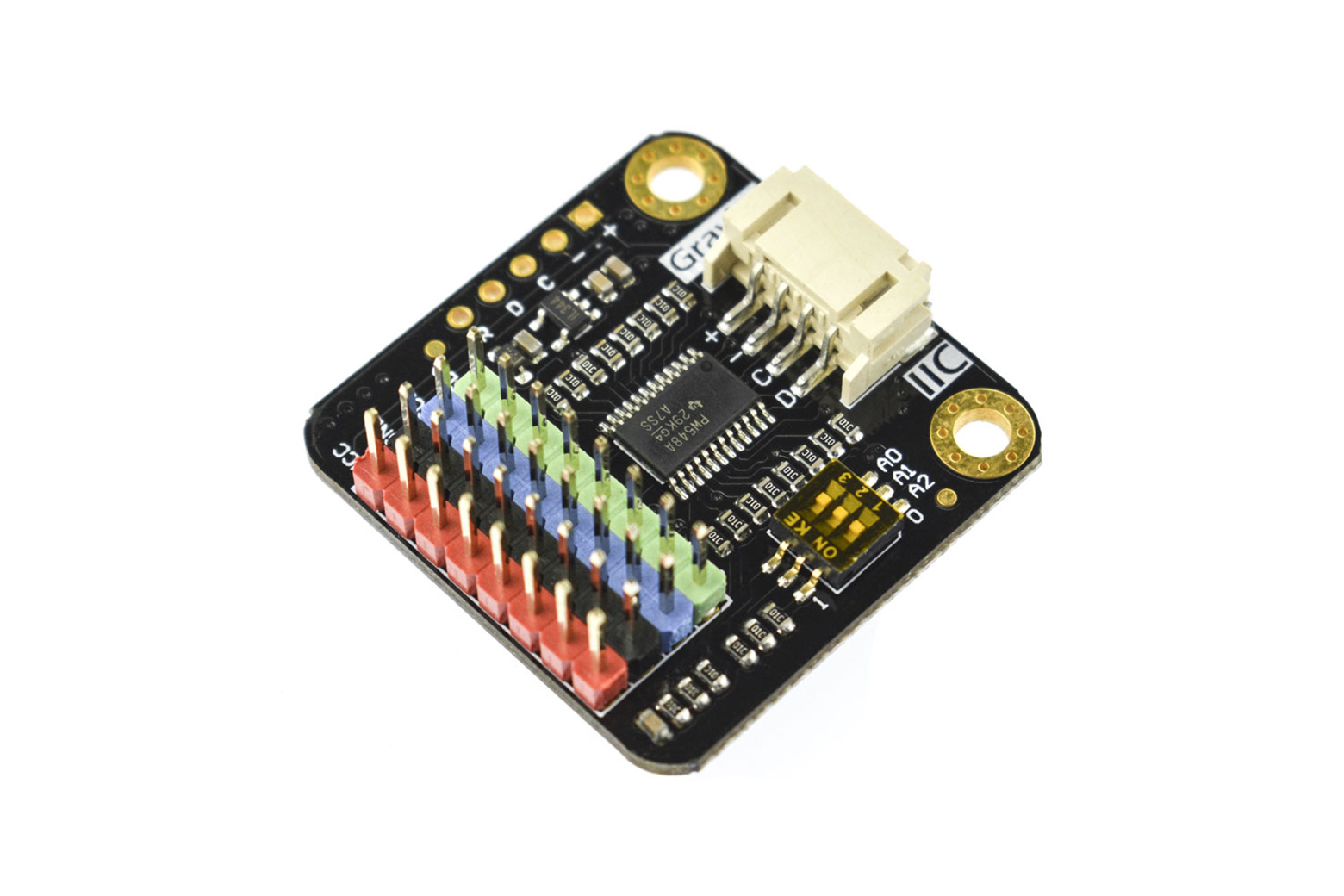

Popis
Gravity I2C Multiplexer řeší problém konfliktů I2C adres – umožňuje připojit až 8 zařízení se stejnou pevnou I2C adresou na jeden I2C port řídicí desky. Stačí zapojit moduly do 8 portů multiplexeru (plug and play, bez pájení) a multiplexer je postupně adresuje.
Adresa multiplexeru je výchozí 0x70 a pomocí DIP přepínače ji lze nastavit v rozsahu 0x70 – 0x77. V kaskádě tak lze provozovat až 8 multiplexerů současně a připojit celkem 64 zařízení se stejnou adresou na jednu I2C sběrnici.
Hlavní vlastnosti
- Řešení konfliktů I2C adres pro zařízení s pevnou adresou
- 8 I2C portů na jednom modulu (konektory PH2.0-4P, plug and play)
- Podpora kaskády až 8 multiplexerů (0x70 – 0x77) → až 64 zařízení

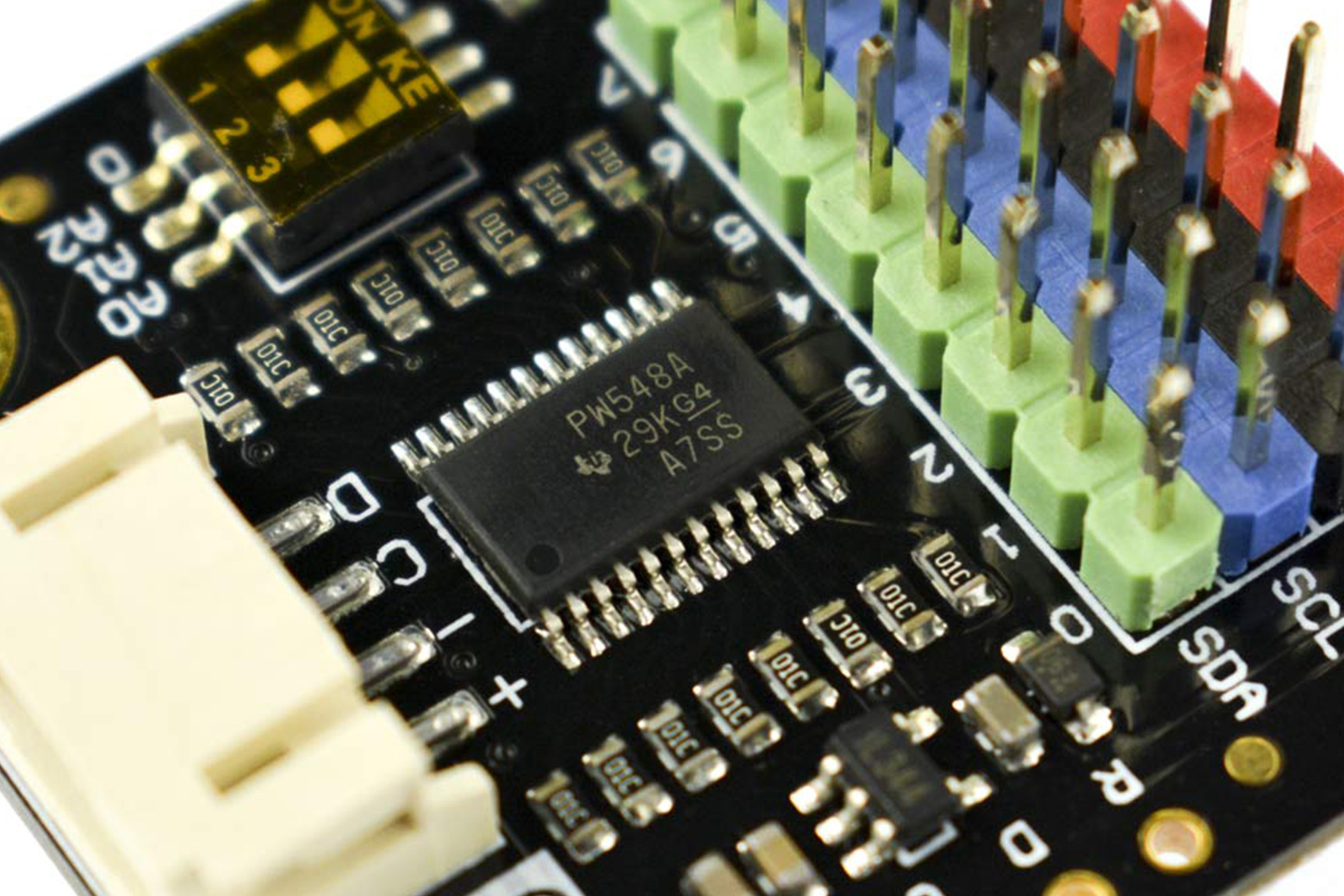

- Nastavitelná I2C adresa přes DIP přepínač (0x70 – 0x77)
- Napájení 3,3 – 5,0 V, logická úroveň 3,3 V (kompatibilní s Raspberry Pi i Arduino)
- I2C hodinová frekvence 100 kHz / 400 kHz
- Barevně odlišené 4pinové konektory pro snadnou orientaci
Technické specifikace
| Napájecí napětí | 3,3 – 5,0 V |
|---|---|
| Typ konektoru | PH2.0-4P (Gravity) |
| Logická úroveň | 3,3 V (high) / 0 V (low) |
| Protokol | I2C |
| I2C hodinová frekvence | 100 kHz, 400 kHz |
| Počet I2C portů | 8 |
| Výchozí I2C adresa | 0x70 |
| Rozsah I2C adres | 0x70 – 0x77 |

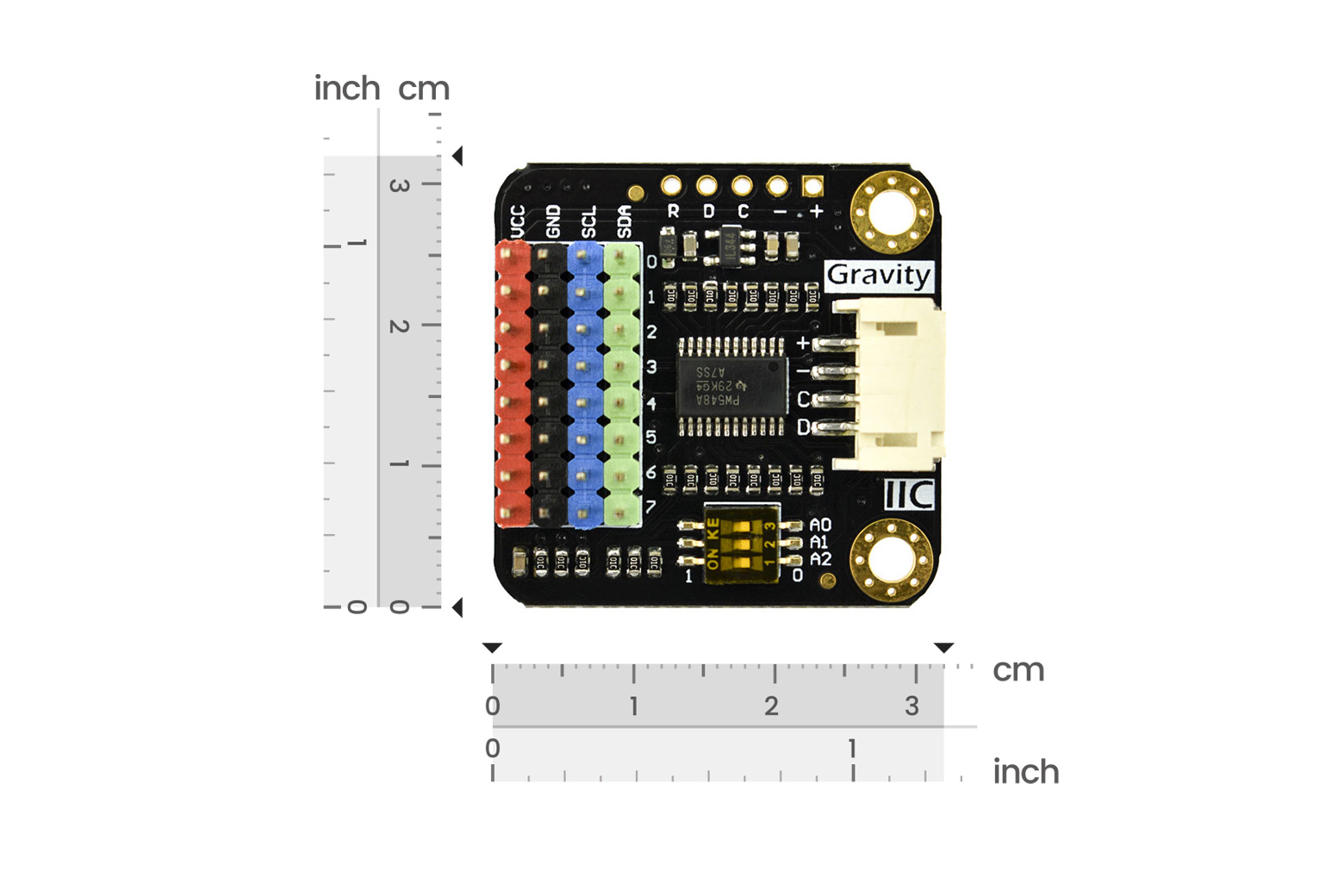

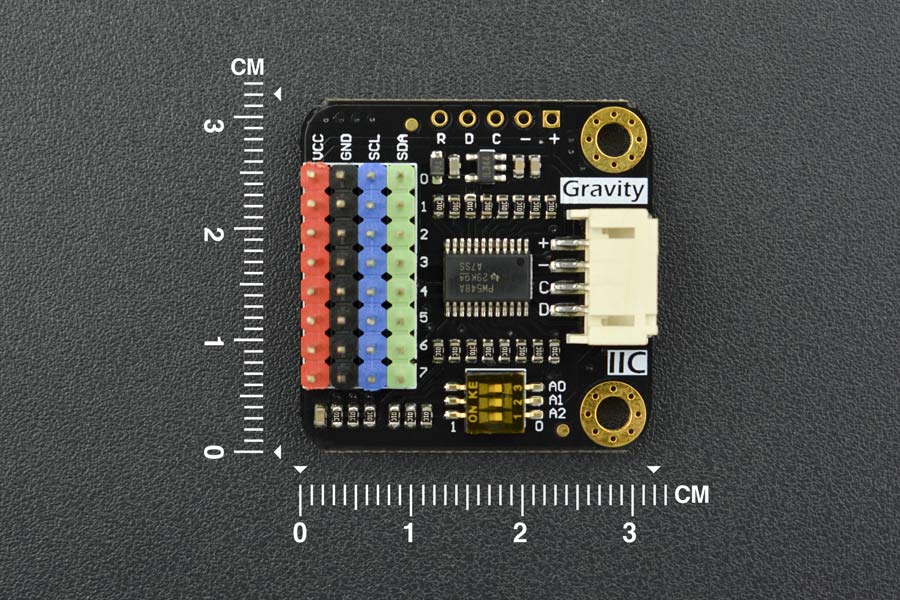

| Rozměry | 32 × 32 mm (1,26 × 1,26″) |
Použití
- připojení více senzorů se stejnou I2C adresou (např. více SHT31, VL53L0X apod.)
- rozsáhlé IoT sítě senzorů
- projekty s Arduinem a Raspberry Pi vyžadující velký počet I2C zařízení

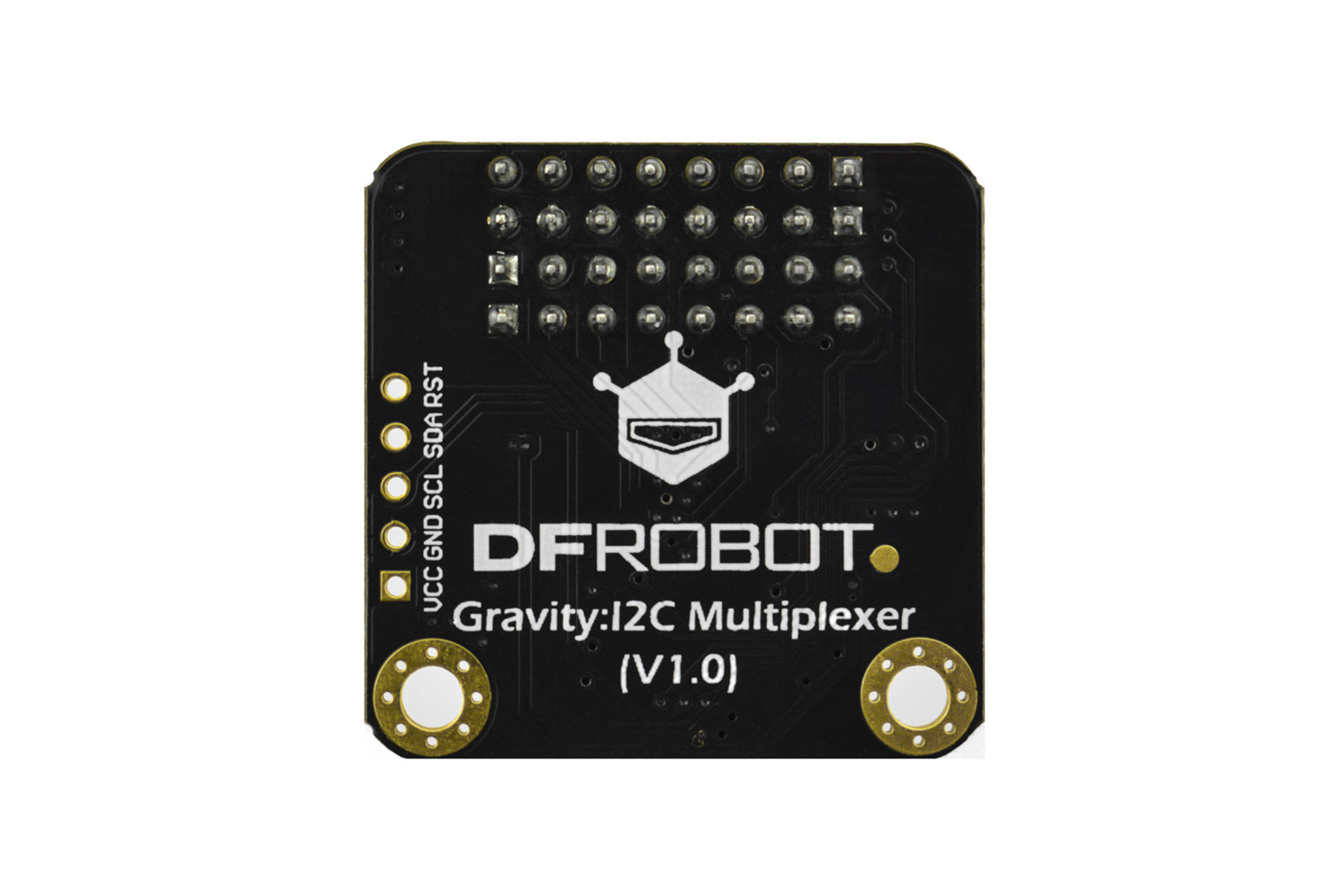

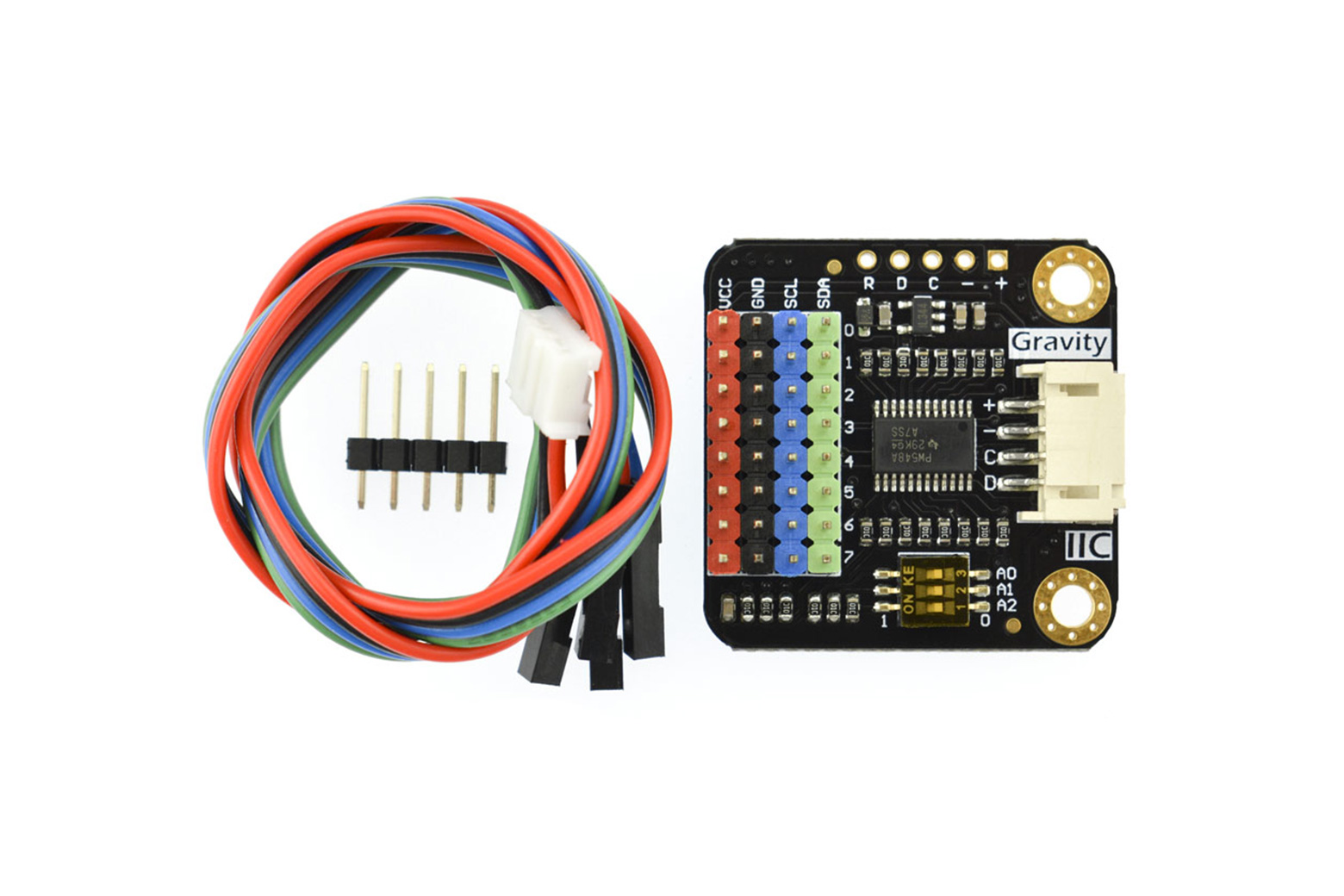

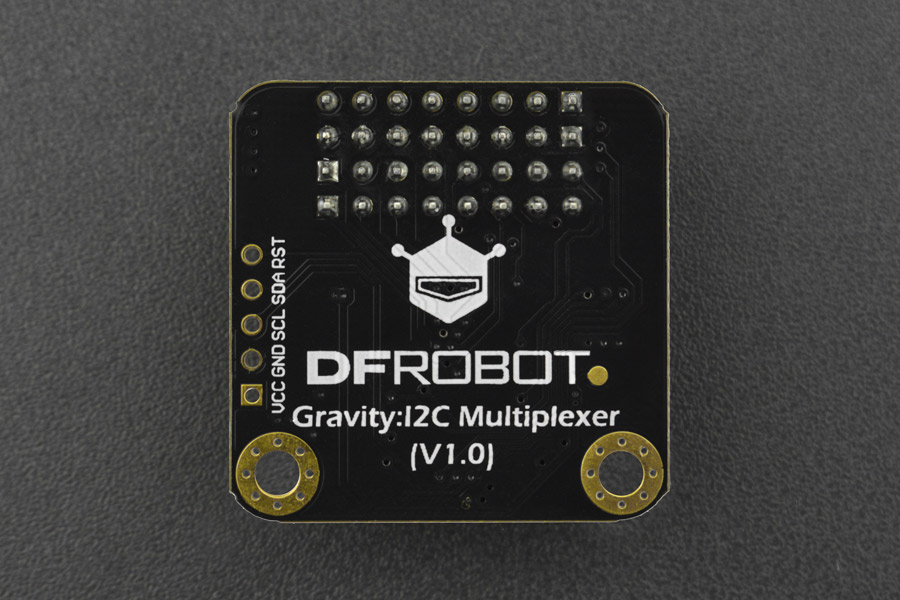

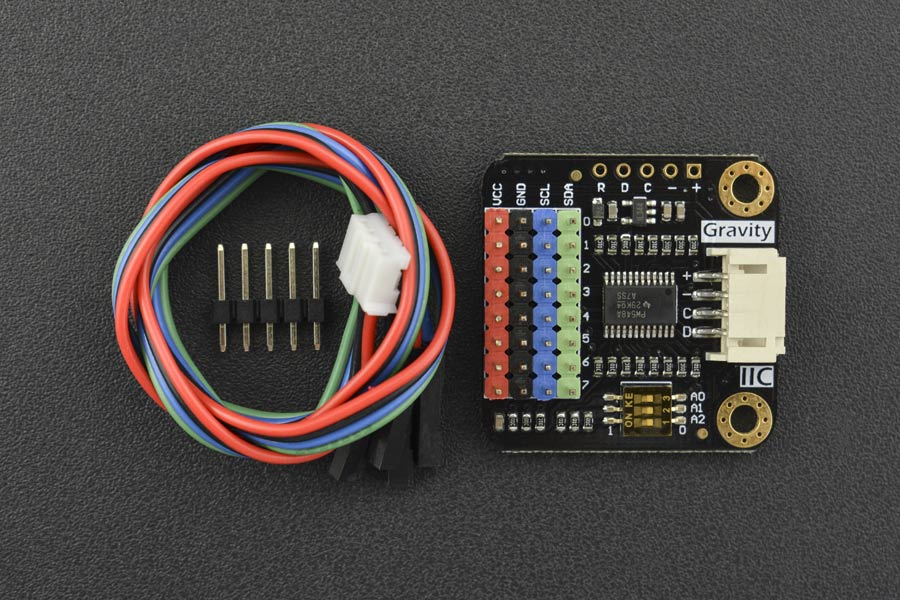

Balení obsahuje
- 1× Gravity I2C Multiplexer 1-to-8
- 1× kabel Gravity 4pin I2C/UART
- 1× kolíková lišta XH2.54-5P
