Popis

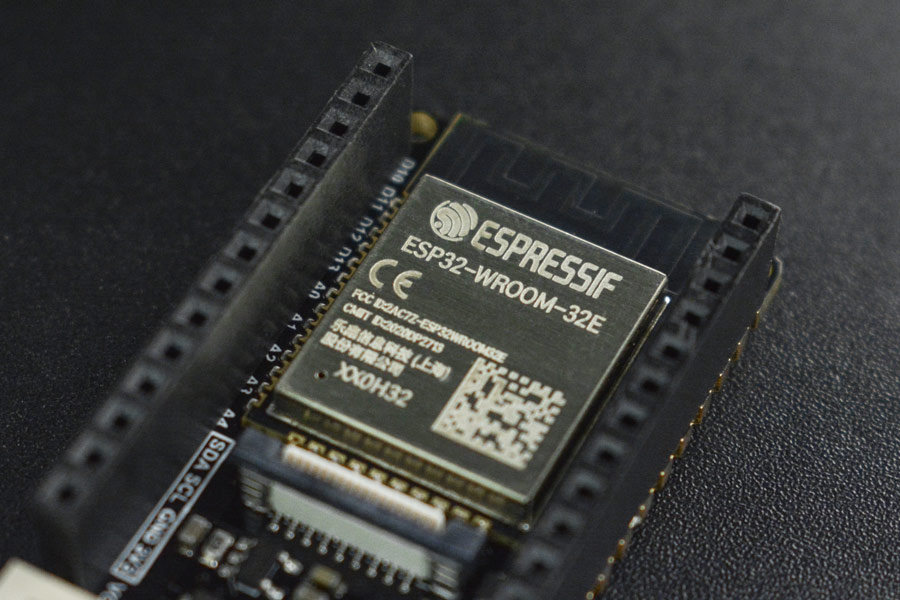

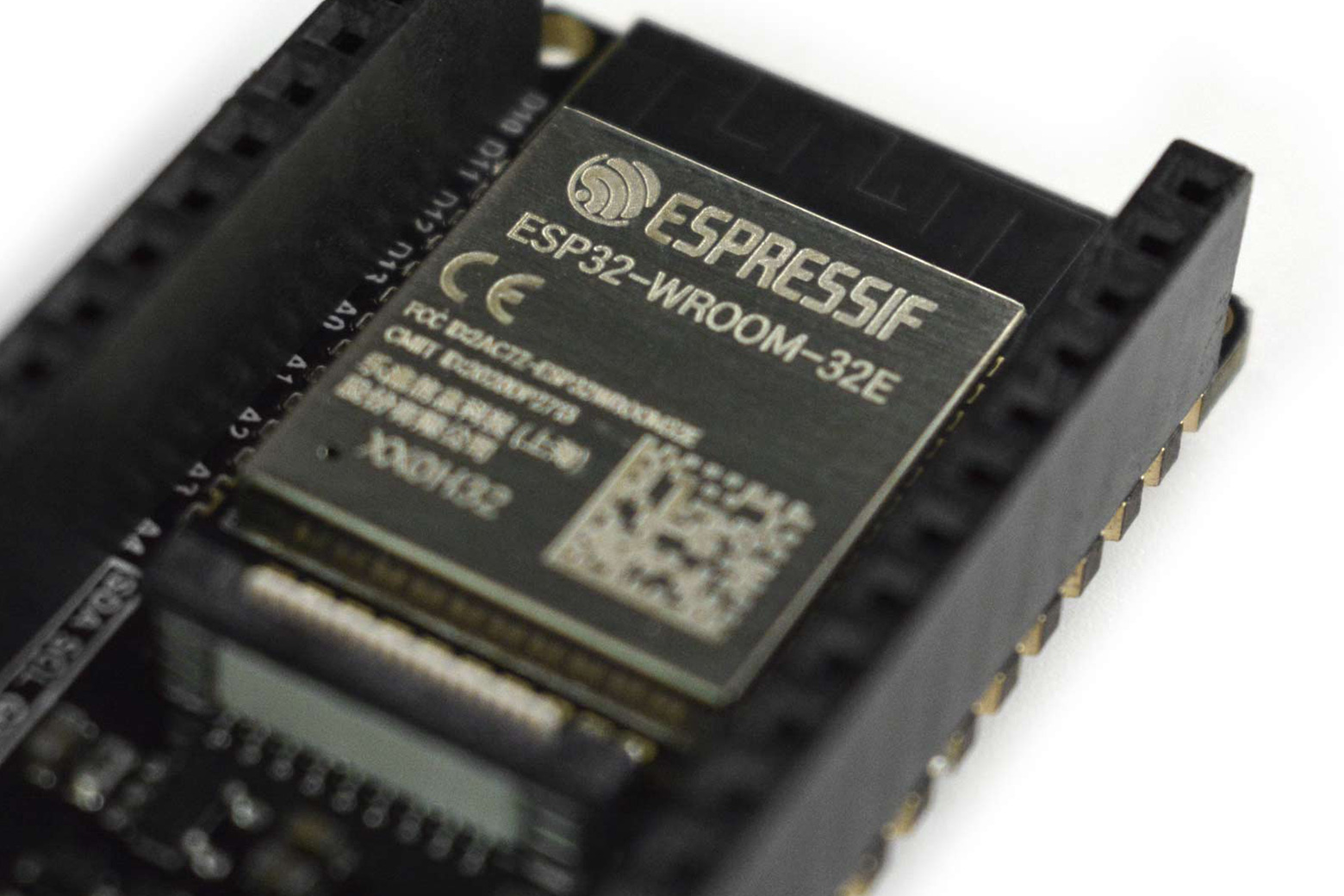

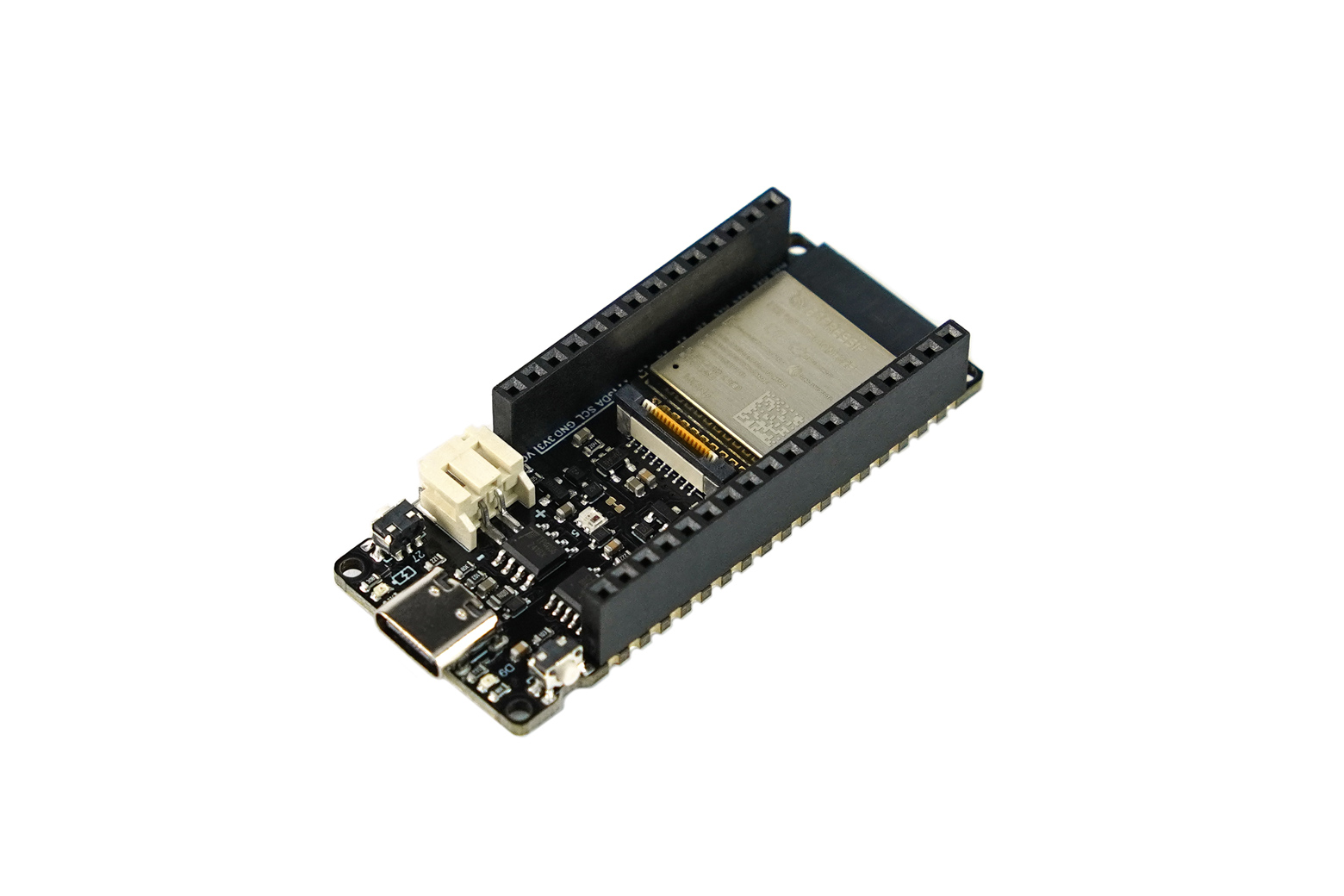

FireBeetle 2 ESP32-E je kompaktní IoT mikrokontrolér postavený na modulu ESP-WROOM-32E s dvoujádrovým procesorem Xtensa LX6. Podporuje WiFi i Bluetooth 4.2 a díky spotřebě od 2 mA je vhodný pro bateriově napájená a nositelná zařízení. Tato verze (DFR0654-F) má předpájené piny, takže je připravena k okamžitému zapojení do nepájivého pole nebo FireBeetle shieldu.
Deska obsahuje vestavěný nabíjecí obvod s konektorem PH2.0 pro Li-ion baterii (3,7–4,2 V), USB-C port a rozhraní GDI pro jednoduchý plug-and-play display. Design s výstupky (stamp holes) umožňuje přímé osazení na vlastní DPS. Kompatibilní je s Arduinem a brzy i s MicroPythonem a Scratch grafickým programováním.
Poznámka: FireBeetle 2 není pinově ani rozměrově kompatibilní s původní řadou FireBeetle – stejně tak ani rozšiřující shieldy nejsou vzájemně zaměnitelné.
Hlavní vlastnosti
- Dvoujádrový procesor Xtensa LX6 240 MHz, SRAM 520 kB, Flash 4 MB
- WiFi IEEE 802.11 b/g/n (do 150 Mbps) + Bluetooth 4.2 BLE/BR/EDR
- Spotřeba od 2 mA (deep sleep)

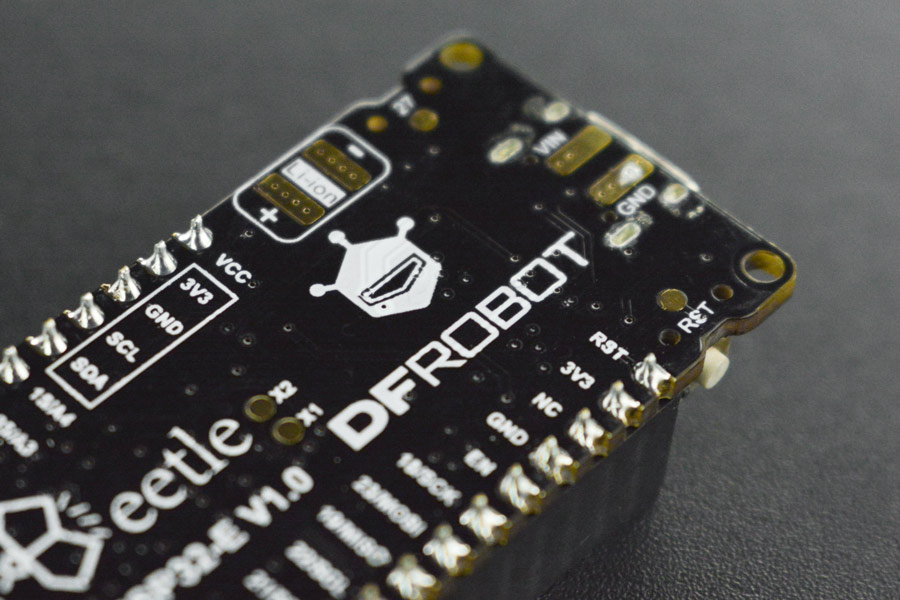

- Vestavěný nabíjecí obvod + konektor PH2.0 pro Li-ion baterii
- Port USB-C a rozhraní GDI pro displeje
- WS2812 RGB LED na desce
- Stamp holes pro osazení na vlastní DPS
- Verze s předpájenými piny (plug-and-play)
Technické specifikace
| Procesor | Xtensa Dual-Core 32-bit LX6, 240 MHz |
|---|---|
| SRAM | 520 kB |
| ROM | 448 kB |
| Flash | 4 MB |
| WiFi | IEEE 802.11 b/g/n, 2412 – 2484 MHz |
| Bluetooth | v4.2 BR/EDR + BLE, 2402 – 2480 MHz |
| Napájení (USB-C) | 5 V DC |
| Napájení (Li-ion) | 3,7 – 4,2 V (PH2.0) |
| Napájení (VCC pin) | 5 V DC |

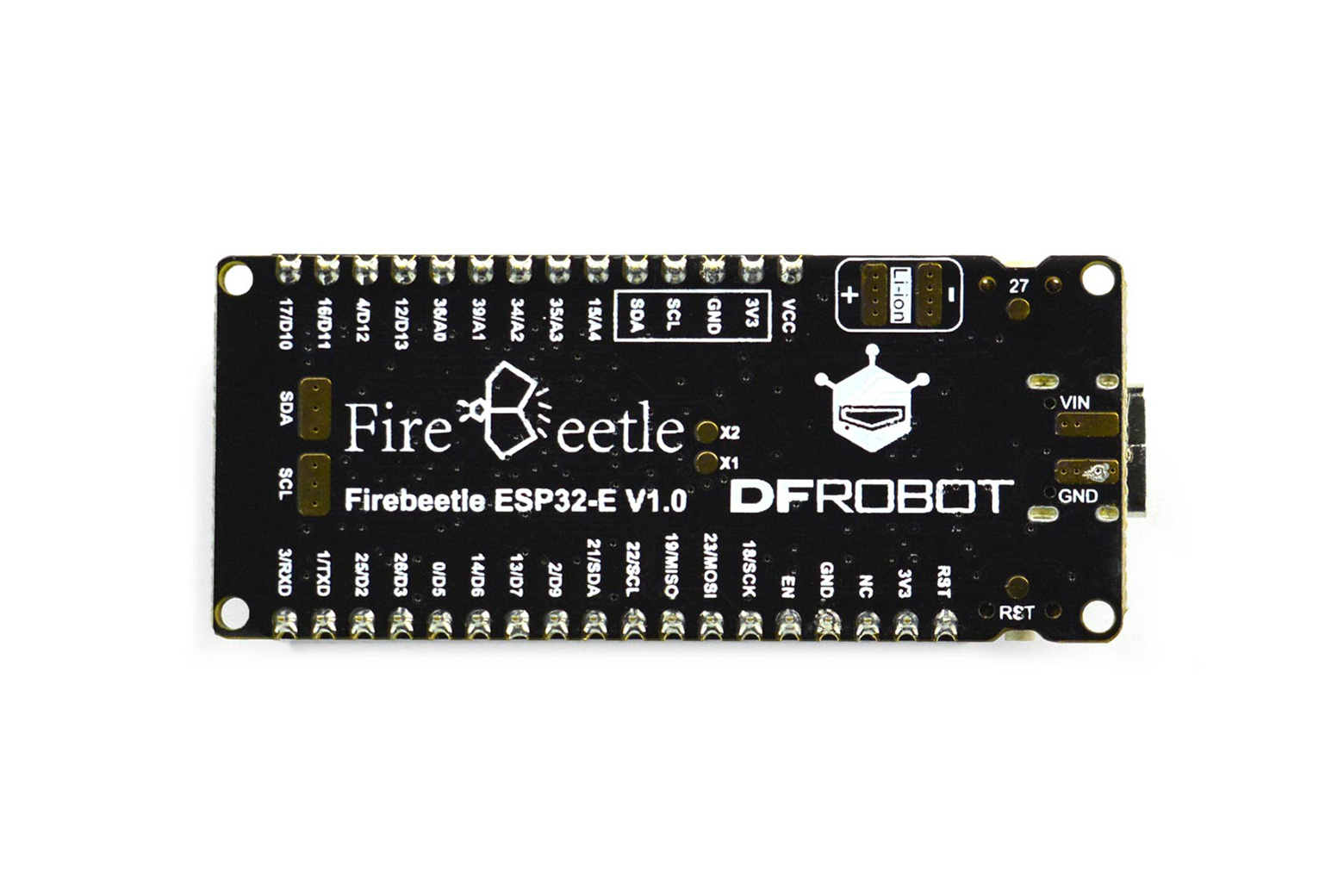

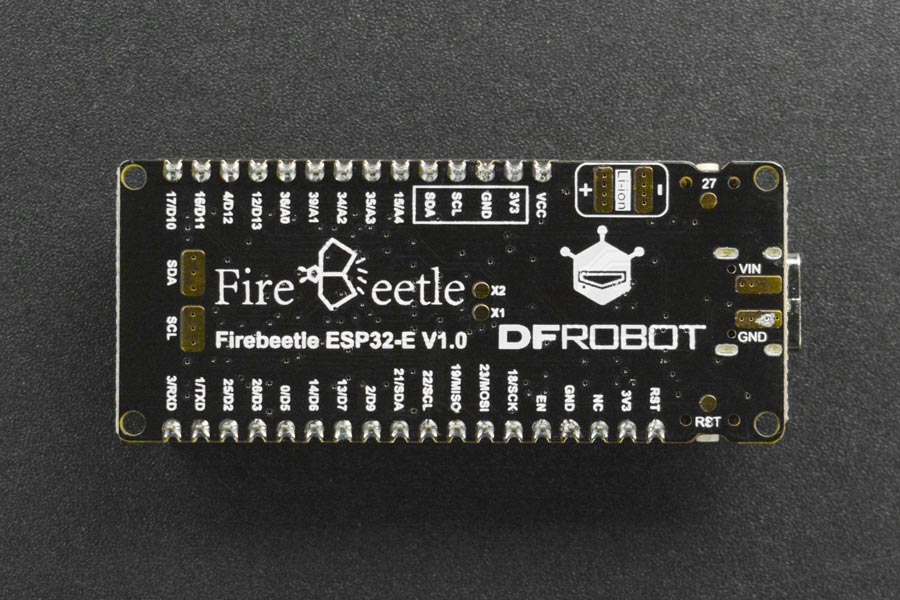

| Digitální piny | 18× (IO0, IO1, IO2 … IO26) |
| Analogové piny | 11× |
| UART | 2× |
| SPI | 1× |
| I2C | 1× |
| I2S | 1× |
| DAC | 2× |
| Touch | 7× |
| LED PWM kanály | 16× |
| RGB LED | WS2812 |
| Rozhraní displeje | GDI |

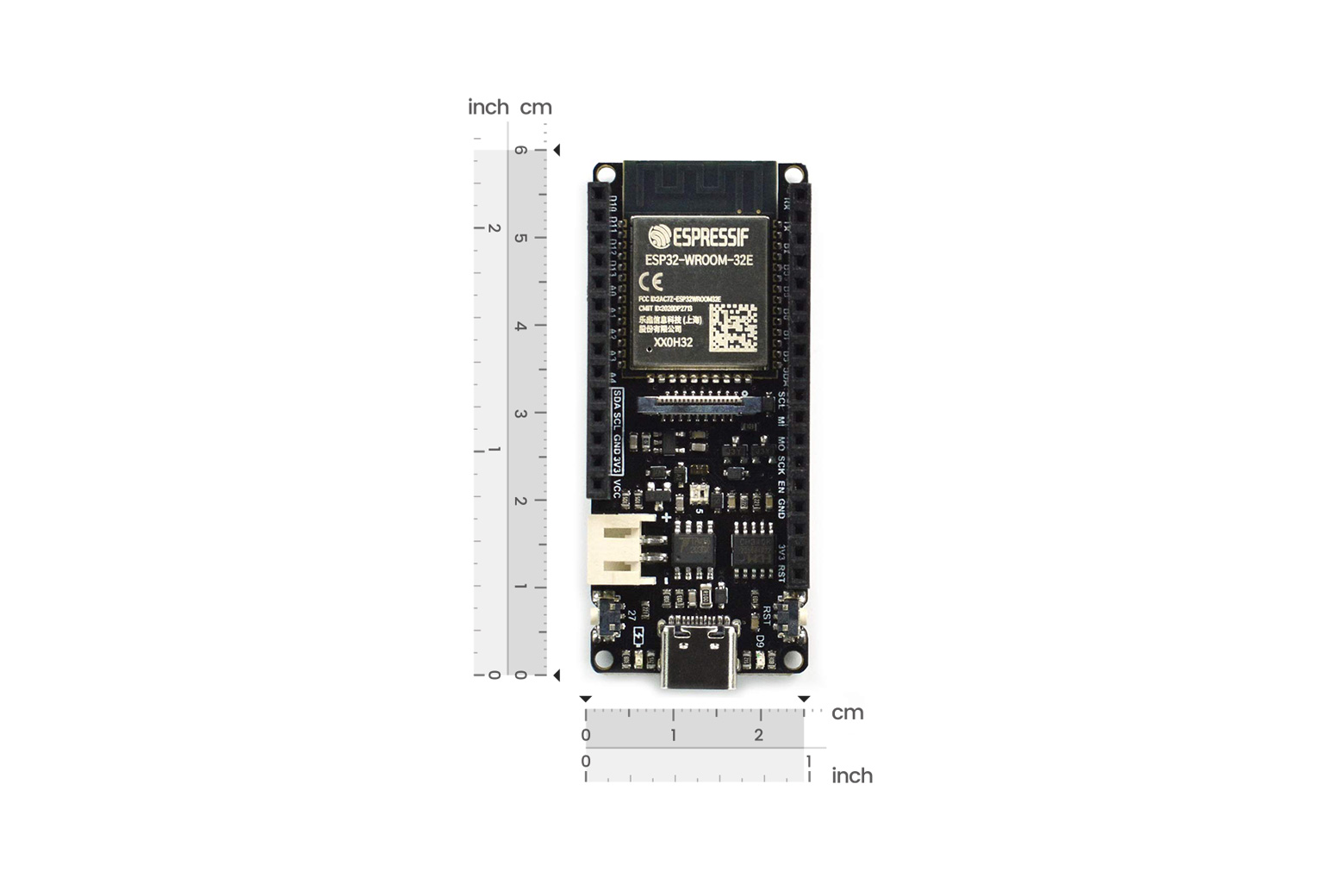

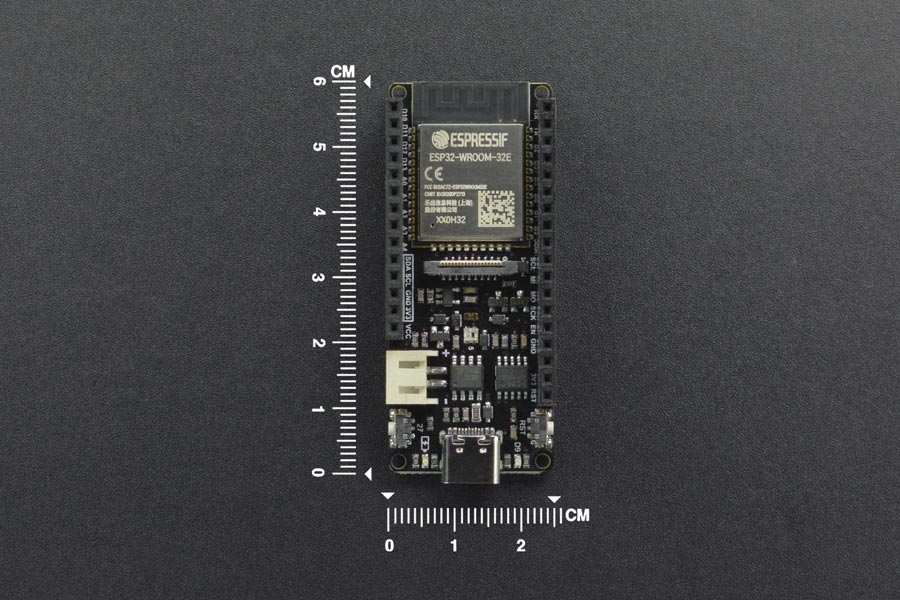

| Rozměry | 25,4 × 60 mm |
| Průměr montážního otvoru | 2,0 mm |
| Hmotnost | 23 g |
Použití
- IoT projekty pro inteligentní domácnost
- průmyslové IoT aplikace
- nositelná zařízení s bateriovým napájením
- prototypování vlastních DPS (stamp holes)
- WiFi/Bluetooth senzorové uzly

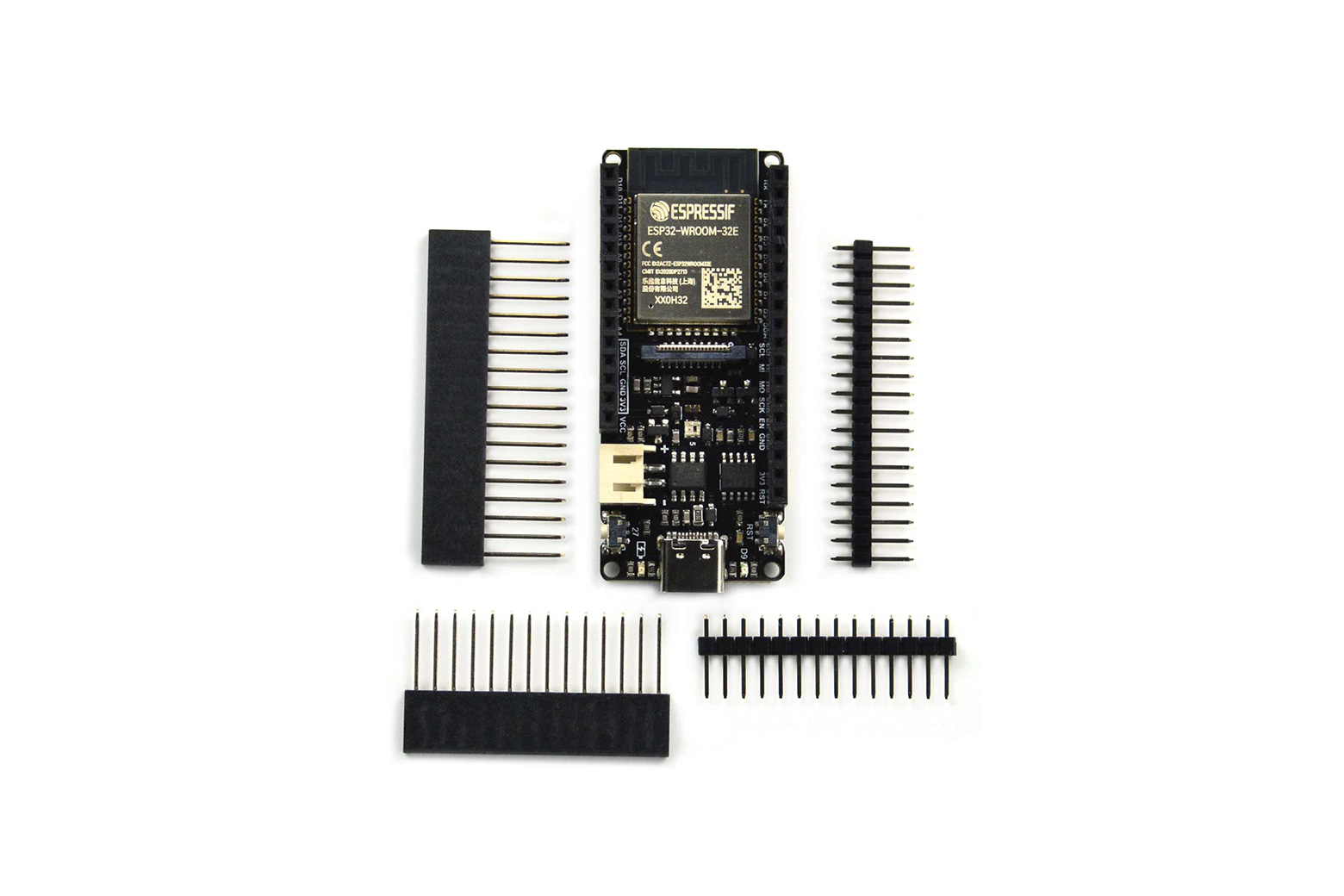

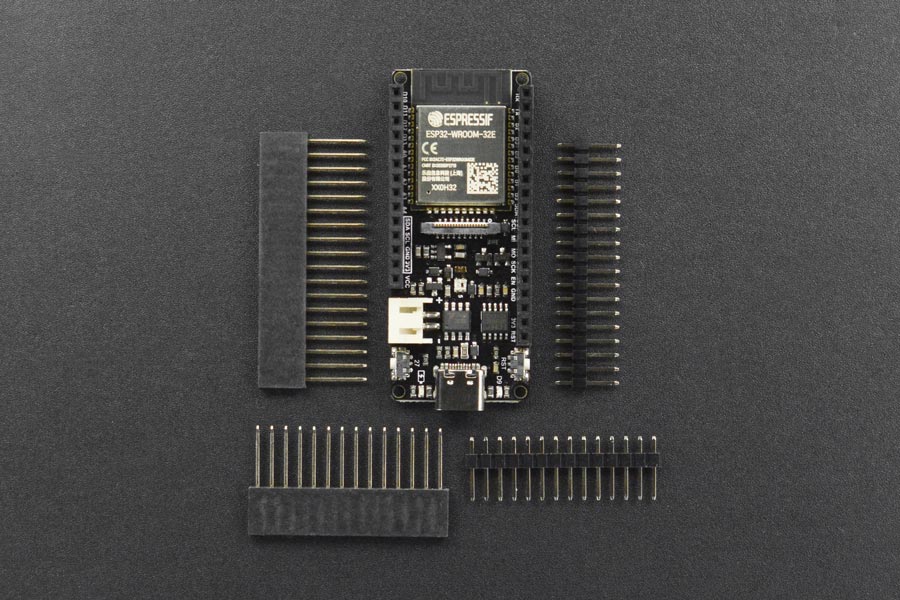

Balení obsahuje
- 1× FireBeetle 2 ESP32-E s předpájenými piny
- 1× 18pinová kolíková lišta 2,54 mm (samec)
- 1× 18pinová kolíková lišta 2,54 mm (samice)
- 1× 14pinová kolíková lišta 2,54 mm (samec)
- 1× 14pinová kolíková lišta 2,54 mm (samice)
