Popis
FireBeetle 2 ESP32-E (N16R2) je kompaktní IoT mikrokontrolér od DFRobotu s dvoujádrovým procesorem Tensilica LX6 240 MHz. Oproti základní verzi se 4 MB Flash má 16 MB Flash a navíc 2 MB PSRAM, takže se vejde i větší program, webový server, soubory nebo grafika pro displej. Podporuje WiFi i Bluetooth 4.2 a dá se napájet z USB-C nebo z Li-ion baterie. Deska se dodává bez připojených pinů – kolíkové lišty jsou v balení samostatně, takže si je připájíte podle potřeby nebo desku osadíte přímo na vlastní DPS.

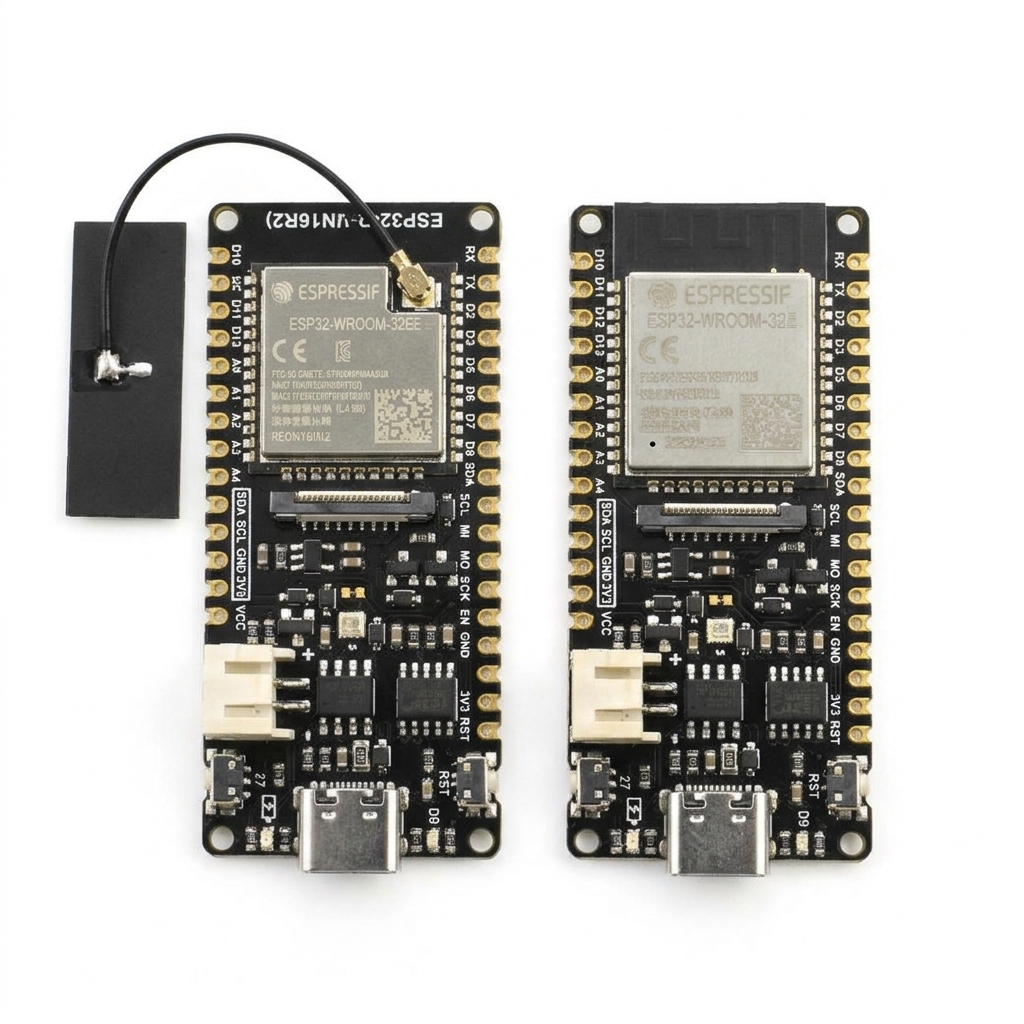

Na výběr jsou dvě verze:
- Interní anténa (DFR1139) – modul ESP32-WROOM-32E-N16R2 s anténou přímo na desce.

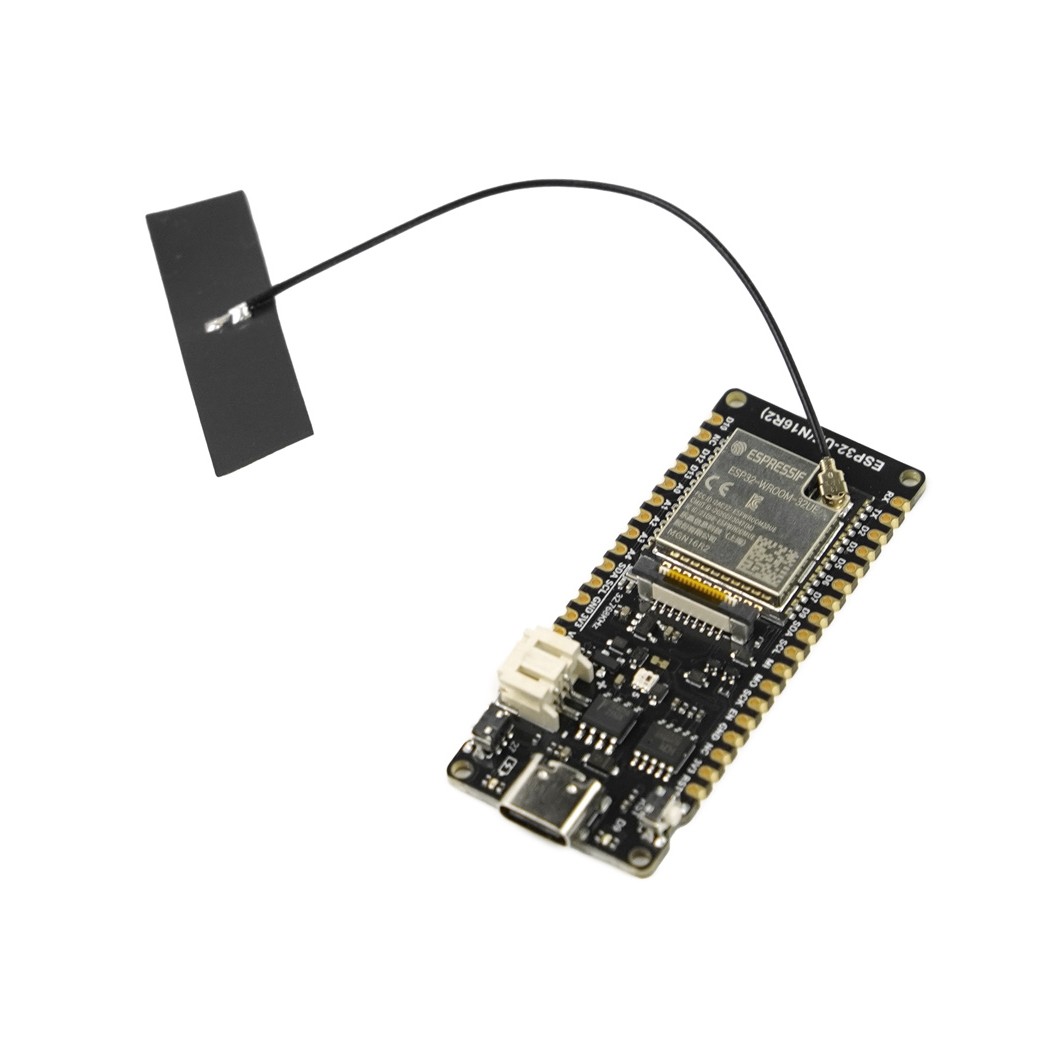

- Externí anténa (DFR1140) – FireBeetle 2 ESP32-UE s modulem ESP32-WROOM-32UE-N16R2, který má konektor pro externí anténu. 2,4 GHz anténa je v balení. Vhodná, když potřebujete větší dosah signálu.
Verzi se 4 MB Flash najdete zde: DFROBOT FireBeetle 2 ESP32-E 4MB WiFi a Bluetooth.
Hlavní vlastnosti
- Dvoujádrový procesor Tensilica LX6 240 MHz, SRAM 520 kB, ROM 448 kB
- 16 MB Flash + 2 MB PSRAM
- WiFi 802.11 b/g/n (do 150 Mbps) + Bluetooth 4.2 BR/EDR a BLE
- Napájení přes USB-C (5 V) nebo Li-ion baterii 3,7 V přes konektor PH2.0
- Nízká spotřeba – po přerušení propojky Low Power klesne odběr v režimu spánku na 13 μA
- RGB LED WS2812, uživatelské tlačítko, tlačítko reset, nabíjecí a uživatelská LED
- Rozhraní GDI pro jednoduché připojení displeje
- Programování v Arduino IDE, ESP-IDF a MicroPython
- Kompatibilní se sérií FireBeetle V2
Technické specifikace
| Modul | ESP32-WROOM-32E-N16R2 (interní anténa) / ESP32-WROOM-32UE-N16R2 (externí anténa) |
| Procesor | Tensilica LX6 dual-core, 240 MHz |
| SRAM | 520 kB |
| ROM | 448 kB |
| Flash | 16 MB |
| PSRAM | 2 MB |
| Krystaly | 40 MHz a 32,768 kHz |
| WiFi | 802.11 b/g/n/d/e/i/k/r, do 150 Mbps, 2,4 – 2,5 GHz |
| Bluetooth | v4.2 BR/EDR + BLE, 2,4 – 2,5 GHz |
| Napájení (USB-C) | 5 V DC (4,75 – 5,5 V) |
| Napájení (Li-ion) | 3,7 V (PH2.0, 3,5 – 4,2 V) |
| Napájení (VCC pin) | 5 V DC |
| Výstup 3V3 | 3,3 V |
| Digitální piny | 17× |
| Analogové piny | 11× (IO34 a IO35 pouze vstup) |
| UART | 3× |
| SPI | 1× |
| I2C | 1× |
| I2S | 1× |
| DAC | 2× |
| Touch | 7× |
| LED PWM kanály | 16× |
| RGB LED | WS2812 (IO5/D8) |
| Display rozhraní | GDI |
| Rozměry | 25,4 × 60 mm |
| Hmotnost | 23,4 g |
Použití
- IoT projekty pro inteligentní domácnost
- průmyslové IoT aplikace
- nositelná zařízení s bateriovým napájením
- projekty s větším programem, webovým serverem nebo soubory v paměti
- WiFi/Bluetooth senzorové uzly
Balení obsahuje
- 1× FireBeetle 2 ESP32-E (N16R2) nebo FireBeetle 2 ESP32-UE (N16R2) podle zvolené varianty
- 1× 2,4 GHz WiFi/Bluetooth anténa (pouze verze s externí anténou)
- 1× 18-pin kolíková lišta 2,54 mm (samec)
- 1× 18-pin kolíková lišta 2,54 mm (samice)
- 1× 14-pin kolíková lišta 2,54 mm (samec)
- 1× 14-pin kolíková lišta 2,54 mm (samice)
