Digitální termostat W1209 12V + kryt

Popis

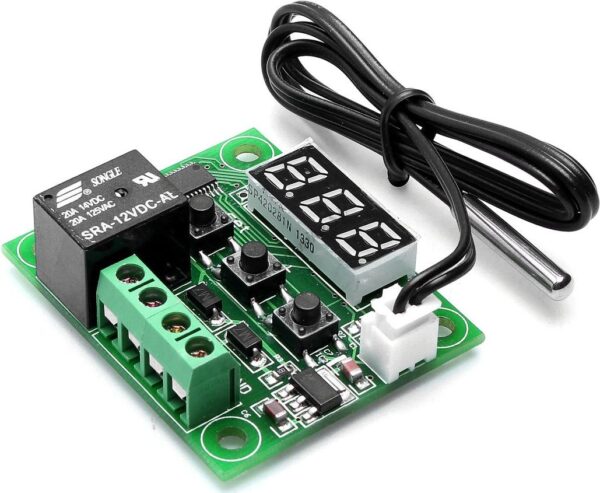

Digitální termostat -50 až 110 °C je modul, který umožňuje uživateli nastavit automatické spínání různých zařízení. Tento modul se vyznačuje tím, že obsahuje LED displej a paměť, takže při výpadku zdroje napájení nepřijdete o nastavení.

Teplotní rozsah měření je -50 až 110 °C a přesnost měření je 0,1 °C. Hystereze spínání je nastavitelná v rozsahu od 0,1 do 15 °C. Obnovovací frekvence měření teploty je pevně nastavena na 0,5s. Co se týče parametrů pro spínání výstupu, tak maximální výstupní spínané napětí je 250 VAC a proud maximálně 20 A. Všechno měření teploty je realizováno přes připojený senzor NTC 10 K ve vodotěsném pouzdře. A kromě zmiňovaného LED displeje pro zobrazení teplot a položek v menu je na modulu i LED dioda, která indikuje aktuální stav relé, tedy zda je sepnuto či rozepnuto.

Součástí balení je akrylický kryt.

Specifikace:
Typ: W1209 termostat
Teplotní rozsah měření: -50 až 110 °C
Přesnost měření: 0,1°C
Hystereze nastavitelná od: 0,1 až 15°C
Obnovovací frekvence: 0,5s
Relé: 49VAC 5A, 250VDC 5A
Senzor NTC 10K ve vodotěsném pouzdře
LED displej a LED relé status
Napájení: 12 VDC
Rozměry: 48,5 x 40 mm

Nastavení:
Po připojení napájecího napětí se nám na displeji jako první zobrazí aktuální teplota změřená pomocí teplotního senzoru. Pro veškerou práci máme k dispozici tři tlačítka – první tlačítko SET slouží ke vstupu do nastavení a tlačítka + a – pro změnu nastavení teploty či statusu. Jako první můžeme zmáčknout krátce tlačítko SET a rozbliká se nám na displeji spínací teplota, kterou můžeme pomocí tlačítek + a – nastavit na námi požadovanou hodnotu. Po nastavení požadované hodnoty můžeme buď potvrdit volbu tlačítkem SET nebo stačí počkat několik vteřin a menu se nám vrátí zpět na zobrazení aktuální teploty ze senzoru.

Pro vstup do nastavení je nutno tlačítko SET podržet na přibližně tři sekundy, přičemž jako první se nám objeví volba P0. Těchto voleb je celkem sedm – P0 až P6. Mezi volbami se pohybujeme tlačítky + a – a pokud chceme nějakou změnit, stačí zmáčknout tlačítko SET a upravit příslušnou hodnotu. Nyní si tedy můžeme projít celé nastavení.

Volba P0 obsahuje nastavení volby chování termostatu, kdy lze přepínat mezi módy C (cooling – chlazení) a H (heating – ohřev). Zjednodušeně jde o to, že ve výchozím módu C dochází k sepnutí relé po dosažení nastavené teploty – například zapnutí ventilátoru pro zchlazení při dosažení vysoké teploty. Druhý mód H pak funguje naopak, tedy pokud je teplota senzoru menší než nastavená mez, tak je relé sepnuto a po dosažení nastavené teploty se relé vypne – například ovládání topení v domácnosti.

Volba P1 obsahuje nastavení hystereze, kterou lze nastavit v rozsahu 0,1 až 15 °C (výchozí hodnota 2 °C). Hystereze v praxi funguje tak, že když máme například mód ohřívání a dosáhneme požadované teploty, tak následný pokles bude detekován až po spadnutí teploty pod hodnotu limitu + nastavené hystereze.

Volba P2 obsahuje nastavení horního limitu termostatu (výchozí hodnota 110 °C) a volba P3 naopak nastavení dolního limitu termostatu (výchozí hodnota -50 °C). Jedná se o limity, které slouží k nastavování spínací teploty, následně tedy můžeme nastavit spínací teplotu pouze v rozsahu P2 až P3.

Volba P4 nám umožňuje nastavit offset teploty -7 °C až 7 °C (výchozí hodnota 0 °C), tedy přičíst nebo naopak odečíst od měřené teploty až 7 stupňů Celsia. To se nám může hodit v případě, že bychom věděli například o nějaké tepelné izolaci, která nám způsobuje chybu měřené teploty oproti reálné.

Volba P5 obsahuje nastavení opožděného startu v rozmezí 0 až 10 minut (výchozí hodnota 0 minut). A poslední volba P6 umožňuje zapnout upozornění na vysokou teplotu 0 °C až 110 °C (výchozí hodnota OFF – vypnuto), kdy při této teplotě dochází k rozpojení relé (bezpečnostní odstavení po přehřátí zařízení).

Co se týče displeje, tak v běžných situacích zobrazuje buď teplotu nebo položky menu. V dalších situacích ještě můžeme narazit na hodnotu LLL, která značí nepřipojený teplotní čidlo, HHH teplotu mimo rozsah nebo — při upozornění na vysokou teplotu (volba P6).
