4kanálové relé 5V / 12V

79 Kč

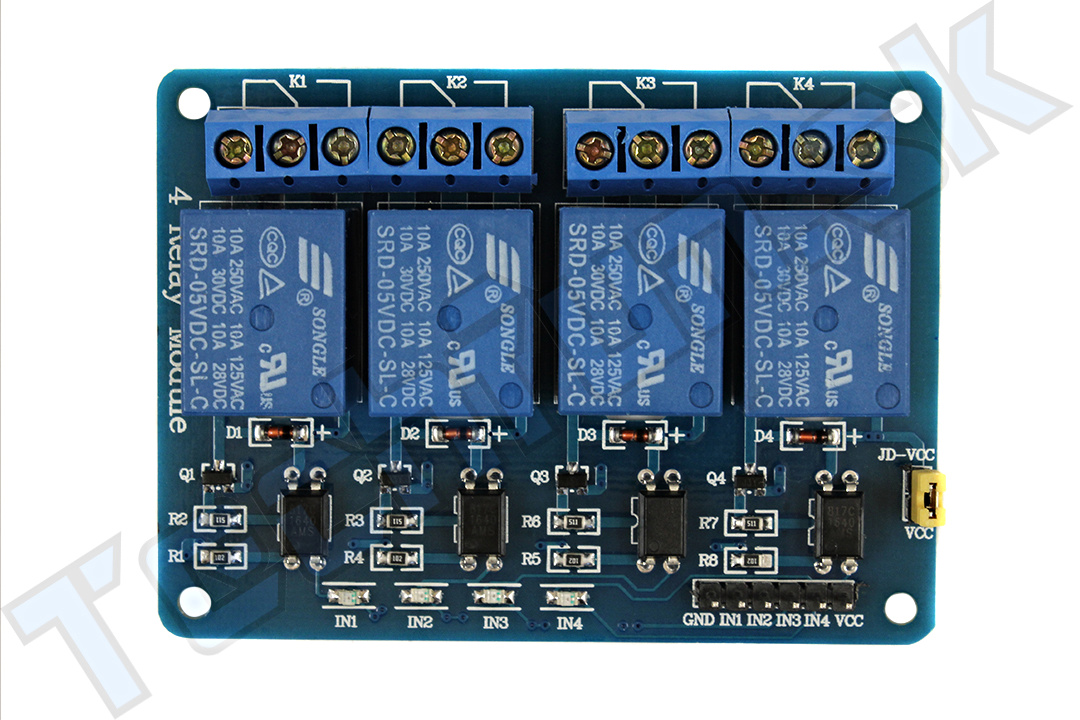

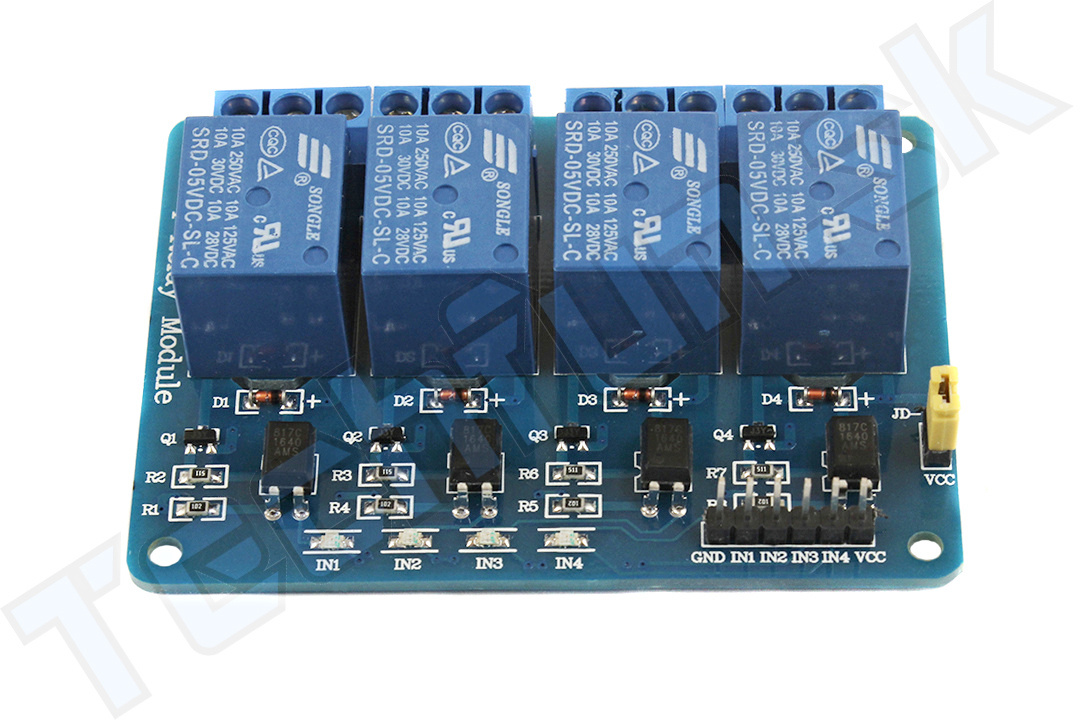

Relé modul se 4 oddělenými kanály, LOW LEVEL trigger.

Vyčistit

Skladem více typů

Přidat mezi oblíbené
Více informací
Katalogové číslo: REL4750 Kategorie:

Popis

Relé modul umožňuje přepínání elektrických obvodů s vyšší spotřebou proudu a napětí, než je schopna přímo poskytnout vývojová deska (Arduino, ESP32 a podobně). Obsahuje čtyři nezávislé kanály, z nichž každý je vybaven signalizační LED diodou.

Princip funkčnosti:

Modul používá LOW-LEVEL trigger, což znamená, že relé se aktivuje při připojení vstupu na GND (zem). Každý kanál obsahuje elektromechanické relé, které přepíná mezi stavy NC (normally closed) a NO (normally open) na základě signálu z digitálního výstupu mikrokontroléru.

Terminály a přepínací kontakty:

  • NO (Normally Open): Kontakt je v klidu otevřený. Při aktivaci relé se uzavře a mezi portem COM a NO se vytvoří spojení.
  • NC (Normally Closed): Kontakt je v klidu uzavřený. Při aktivaci relé se otevře a spojení mezi COM a NC se přeruší.
  • COM (Common terminal): Společný port, který relé spojuje/rozděluje s NC a NO kontakty.

Elektrotechnické specifikace:

AC napětí max. 250V
AC proud max. 10A
DC napětí max. 30V
DC proud max. 10A
Pracovní napětí modulu 5V / 12V (volitelné)
Počet kanálů 4
Typ spuštění LOW-LEVEL (aktivace na GND)
Signalizace LED indikátor na kanál

Aplikace:

  • Zapínání a vypínání elektrických spotřebičů (lampy, ventilátory, čerpadla) z mikrokontroléru
  • Ovládání vysokonapěťových obvodů a motorů
  • Automatické systémy a domácí automatizace
  • Měřicí a testovací systémy vyžadující přepínání zátěží

Poznámka k implementaci: Pokud se relé nepíná podle očekávání, ověřte polaritu napájecího napětí modulu a úroveň signálu na vstupu. Některé klony Arduino desek mají výstupy s inverzní logikou.

⟦MEDIA_1⟧

Další informace

Hmotnost 54 g
Návrhy na tutoriál

A)https://www.youtube.com/watch?v=DjBRScRAVrc, B)https://www.youtube.com/watch?v=KgvmZgGYPcs, C)https://www.youtube.com/watch?v=vWP0osjvQFY
Počet kanálů

4
Typ spínání

elektromechanické relé
Napájení

12V, 5V
Spínaná zátěž

AC, DC
Ovládací vstup

optoizolovaný, aktivní LOW
Relé

12 V, 5 V
Poznámka

Výrobek není samostatně funkční celek a vyžaduje odbornou montáž

Časté dotazy

Jak se určuje HIGH nebo LOW signál na vstupu?

Modul používá LOW-LEVEL trigger. To znamená, že relé se aktivuje (píná), když je vstupní pin připojen na zem (GND). V Arduino kódu to odpovídá stavu digitalWrite(pin, LOW). Když je vstup odpojen nebo na HIGH, relé je neaktivní.

Jaký je rozdíl mezi NO a NC kontakty?

NO (normally open) je v klidu otevřený — spojení je přerušeno, dokud se relé neaktivuje. NC (normally closed) je v klidu uzavřený — spojení existuje, dokud se relé neaktivuje. Každý kanál nabízí obě možnosti, takže si vyberete podle potřeby aplikace.

Mohu připojit přímo 230V AC bez dodatečné ochrany?

Modul teoreticky zvládá až 250V AC, avšak při práci s vysokonapěťovými obvody se doporučuje použít dodatečnou bezpečnost — pojistkový prvek nebo ochranné relé/stykač.

Co znamená LOW-LEVEL trigger?

LOW-LEVEL trigger znamená, že relé se aktivuje (píná), když je vstup na nízké úrovni — tedy když je digitální pin připojen na zem (GND). Když je vstup ve stavu HIGH nebo odpojen, relé zůstává neaktivní. To je opak HIGH-LEVEL triggeru, kde by se relé pínalo při vysoké úrovni napětí.

Jak bezpečně izolovat digitální obvod od vysokonapěťového?

Modul při správném zapojení obsahuje galvanickou izolaci na úrovni relé, což znamená, že digitální vstup (z Arduino) a vysokonapěťový obvod (230V AC) jsou elektricky odděleny. To poskytuje základní bezpečnost, ale při práci s kritickými aplikacemi se doporučuje dodatečná galvanická izolace a bezpečnostní pojistky.
