Popis
Relé moduly slouží k zapnutí/vypnutí zařízení, která potřebují k chodu větší proud a napětí než nabízejí Arduino desky. Pokud pin IN propojíte s kladným napětím, relé modul sepne i kontakty druhého obvodu. Spínaný i spínající obvod jsou samozřejmě odděleny.

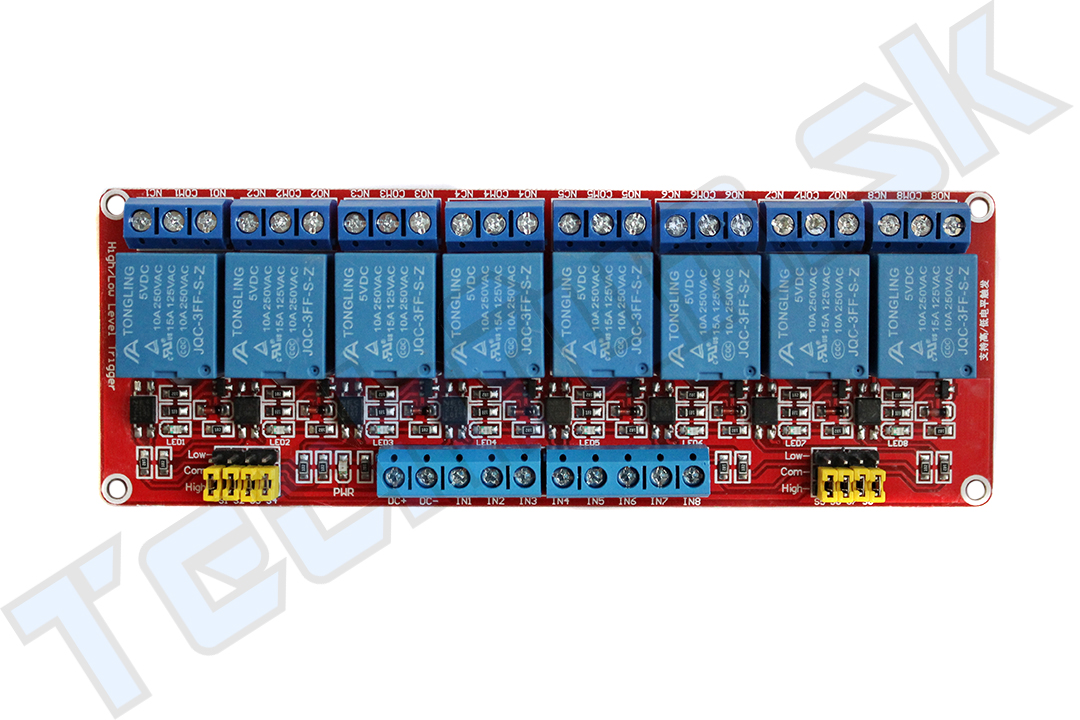

Když je relé aktivováno, zasvítí signalizační LED-ka. Na desce se nachází jumper, který dodává možnost, zda se relé spíná signálem HIGH (připojením na + napětí) nebo LOW (připojením na – napětí).
Definice terminálů:
NE: normally open (pokud je relé neaktivováno tento kontakt je otevřený, mezi portem COM a NO není spojení)
NC: normally closed (je-li relé neaktivováno tento kontakt je zavřený, mezi portem COM a NC je spojení)
KOM: common terminal (terminál se kterým relé spojuje/ruší piny NC a NO)
Specifikace:
AC napětí maximálně 250V
AC proud maximálně 10A
DC napětí maximálně 30V
DC proud maximálně 10A
pracovní napětí: 5V
/relay switch module 8 channel relay
/8 csatornás relé H / L jumperrel 8 csatornás relé modul jumperrel, amely lehetőséget ad a relé kiválasztásaře, hogy HIGH vagy LOW jelre zárjon
