Popis

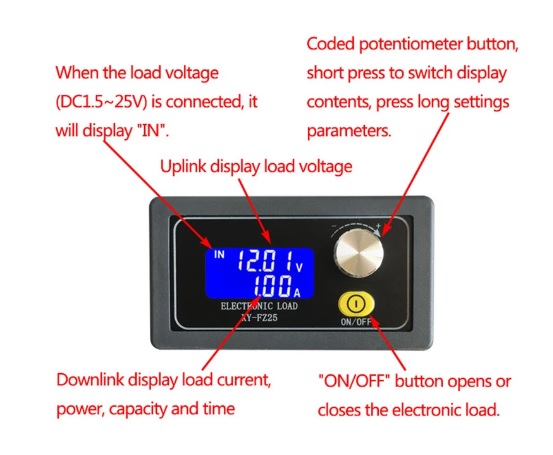

Elektronická DC zátěž pro měření a analýzu kapacity zdrojů a baterií. Na modul lze připojit zdroje s napětím 25V a maximální zátěží do 5A. Na displeji se zobrzauje aktuální napětí (V), proud (A), výkon (W), kapacita (Ah) a doba zatížení (s).
Při použití s baterií lze nastavit limit napětí (LUP/OVP), proudu (OCP), výkonu (OPP) a maximální dobu vybíjení (OAH), aby se baterie nepoškodila. Nastavené hodnoty jsou uloženy i po odpojení od napájení.
Modul má TTL UART (FCE dAL) výstup (RX, TX, GND), pomocí kterého lze data logovat a dále zpracovávat. Chladicí ventilátor se aktivuje automaticky v případě potřeby (přibližně nad 10W). Pro více informací doporučujeme prostudovat MANUÁL.
Specifikace:
Typ: XY-FZ35
Vstupní napájení: 5V ~ 30V DC
Nastavení proudu zátěží: 00.00A ~05.00A DC (krok 0.01A)
Nastavení napětí na zátěži: 1.50V ~ 25.00V DC (rozlišení 0.01V)
Nastavení Max. napětí (OUP): 0.0 ~ 25.2V (default 25.2V)
Nastavení Max. proudu (OCP): 0 ~ 5.10A (default 5.1A)
Nastavení Max. výkonu (OPP): 0 ~ 35.50W (default 35.5W)
Nastavení min. napětí pro odpojení (LUP): 1.5 ~ 25.2V (default 1.5V)
Měření spotřeby (OAh): 0 ~ 9.999Ah/99.99Ah/999.9Ah, 9999Ah
Nastavení Max. vybíjecího času (0HP): 00:00 ~ 99.99h
Vzorkování: 500ms
Vlastní odběr: cca 20mA (12V), cca 130mA při aktivním ventilátoru
Chlazení: automaticky při 10W stř. tepla
Pracovní teplota: -40°C ~ 85°C
Rozměry: 79 x 43 x 56 mm
Váha: 200g
/electronic load XYFZ35 FZ35
/XY-FZ35 elektronikus terhelés Elektronikus DC terheles a forrásek és akkumulátorek kapacitásának mérésére és elemzésére
juraj –
Záťaž funguje správne, ovládanie je jednoduché. Škoda, že sa hodnota LUP dá nastaviť len na jedno desatinné miesto, napr. 12,1V. Pri testovaní batérií by bolo vhodnejšie nastavenie na dve desatinné miesta, napr. 3,25V.
Pred použitím je vhodné zadný plošný spoj s chladičom a ventilátorom vytiahnuť (držia ho iba piny na radových konektoroch), chladič odskrutkovať, dotykové plochy medzi výkonovým tranzistorom a chladičom odmastiť a naniesť na ne pastu na chladiče. Potom priskrutkovať chladič naspäť a poskladať. Myslím, že by bolo dobré poistiť zadný plošný spoj v rohoch krabičky malým množstvom tavného lepidla, pretože vibrácie ventilátora a nárazy pri prenášaní postupne piny konektorov povytiahnu.
Thomas –
Cute little device. Can be controlled via serial port with this Win program: https://github.com/yellobyte/ElectronicLoad-Control-XY-FZ35
Jim –
Nice device for hobby work with two small flaws. The fan should be reversed so it pulls air through the heatsink for smoother airflow with less turbulence to provide better cooling of both the heatsink and the rear board. Also there needs to be a thin coating of thermal transfer compound between the load transistor and the heatsink.
adouhlik –
Na základné testy napr step Down, step Up nejaké adaptér dobre posluži
